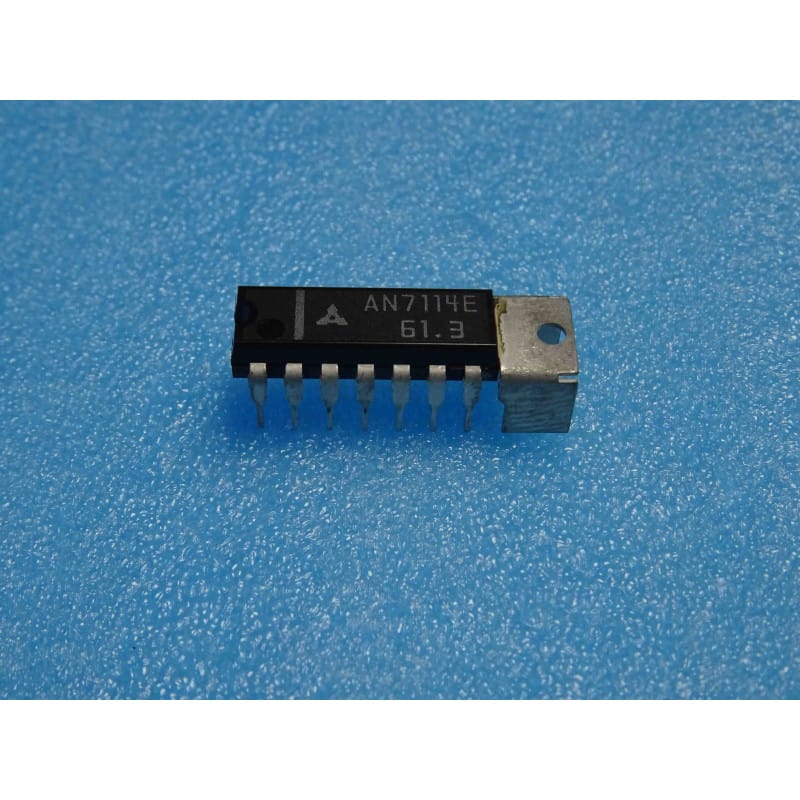

Amplificateur Audio de Puissance Monophonique Panasonic / Matsushita AN7114E

Le AN7114E (conçu et fabriqué par le constructeur historique japonais Matsushita Electric Industrial, commercialisé sous la marque Panasonic) est un circuit intégré monolithique d'époque fonctionnant comme un amplificateur de puissance audio monophonique (Mono Audio Power Amplifier). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier en ligne à une seule rangée de 9 broches (SIL9 ou SIP9), doté sur l'un de ses côtés d'une petite ailette métallique rectangulaire d'évacuation thermique destinée à être soudée ou vissée.

Dans la nomenclature Panasonic / Matsushita :

• Le préfixe "AN" identifie la division des circuits intégrés analogiques d'origine du constructeur.

• Le radical "7114" désigne cette référence d'amplificateur de puissance de petite taille.

• La lettre finale "E" caractérise la révision spécifique du boîtier physique muni de son ailette de dissipation thermique latérale.

Ce circuit intégré vintage est un grand classique des années 80 et du début des années 90. Très économe, il était massivement employé pour fournir une puissance d'environ 1 Watt à 2 Watts dans les équipements audio portatifs d'époque : radios de table, baladeurs radio-cassettes (boombox), petits interphones, ou encore les haut-parleurs de retour de terminaux informatiques et de jeux électroniques.

Caractéristiques Essentielles

• Amplification Monophonique Simple : Conçu pour piloter directement un haut-parleur standard de 4 ohms ou 8 ohms avec un minimum de composants externes.

• Ailette Métallique de Dissipation latérale (Boîtier E) : Facilite le refroidissement de la puce. Sur le circuit imprimé d'origine, cette ailette est généralement soudée à une large zone de cuivre reliée à la masse pour servir de dissipateur thermique passif.

• Faible Distorsion et Faible Bruit : Offre une excellente clarté de restitution des voix et des sons de moyenne fréquence pour sa catégorie de puissance portative d'époque.

Mémo Technique d'Atelier

• Brochage Standard (SIL9 vu de face, inscriptions face à vous, broches vers le bas, de gauche à droite) :

  • Broche 1 : Tension d'alimentation positive (Vcc)

  • Broche 2 : Sortie audio amplifiée (Output, vers le condensateur de liaison du haut-parleur)

  • Broche 3 : Filtre de boucle (Ripple Filter / Bootstrap)

  • Broche 4 : Retour de contre-réaction (Feedback)

  • Broche 5 : Masse d'alimentation (GND / 0 V)

  • Broche 6 : Masse d'entrée (Input GND)

  • Broche 7 : Entrée du signal audio (Input)

  • Broche 8 : Compensation de fréquence (Phase Compensation)

  • Broche 9 : Réglage optionnel (Non connectée ou filtrage selon les schémas)

  • Note de montage importante : L'ailette métallique de dissipation latérale est reliée électriquement en interne à la Masse (GND). Vous pouvez donc la souder directement sur la piste de masse principale de votre circuit imprimé.

• Diagnostic Express à l'Établi (Panne de son, friture ou sifflement) :

  • Le son est déformé, haché ou très faible : Le AN7114E utilise un condensateur chimique de liaison en sortie (généralement compris entre 100 et 470 microfarads) pour bloquer la composante continue vers le haut-parleur. Si ce condensateur d'époque a fui ou est "sec" (perte de capacité), le son devient extrêmement aigu, déformé, voire totalement inaudible. Remplacez systématiquement le condensateur chimique de sortie lors de votre restauration.

  • Sifflement ou auto-oscillation : Si l'amplificateur émet un sifflement aigu constant (oscillation haute fréquence indésirable), vérifiez le condensateur de découplage de l'alimentation connecté au plus près de la broche 1, ainsi que le petit condensateur céramique de compensation de phase souvent relié à la broche 8.

  • Mesure de contrôle rapide : En l'absence de signal audio, la tension continue mesurée sur la broche de sortie (broche 2) doit être stable et approximativement égale à la moitié de la tension d'alimentation principale (Vcc / 2). Si vous mesurez une valeur proche de Vcc ou de 0 Volt, la puce ou l'un de ses composants de polarisation directs est en court-circuit.

• Recommandations de Restauration :

  • Pour faciliter les futurs tests et préserver l'intégrité de la bakélite de vos circuits imprimés vintage lors des réparations, nous vous conseillons de découper une section de 9 broches dans une barrette de support tulipe au pas de 2,54 mm.

  • Cependant, attention : Si vous utilisez un support, l'ailette métallique ne sera plus soudée à la carte pour dissiper la chaleur. Si votre montage fait fonctionner l'amplificateur de manière intensive à sa tension maximale de 9V, préférez une soudure directe sur la carte en prenant soin d'utiliser un fer propre réglé entre 280 et 300 degrés maximum (contact de 2 à 3 secondes maximum par broche). Nettoyez soigneusement la zone à l'alcool isopropylique pur après soudure.
