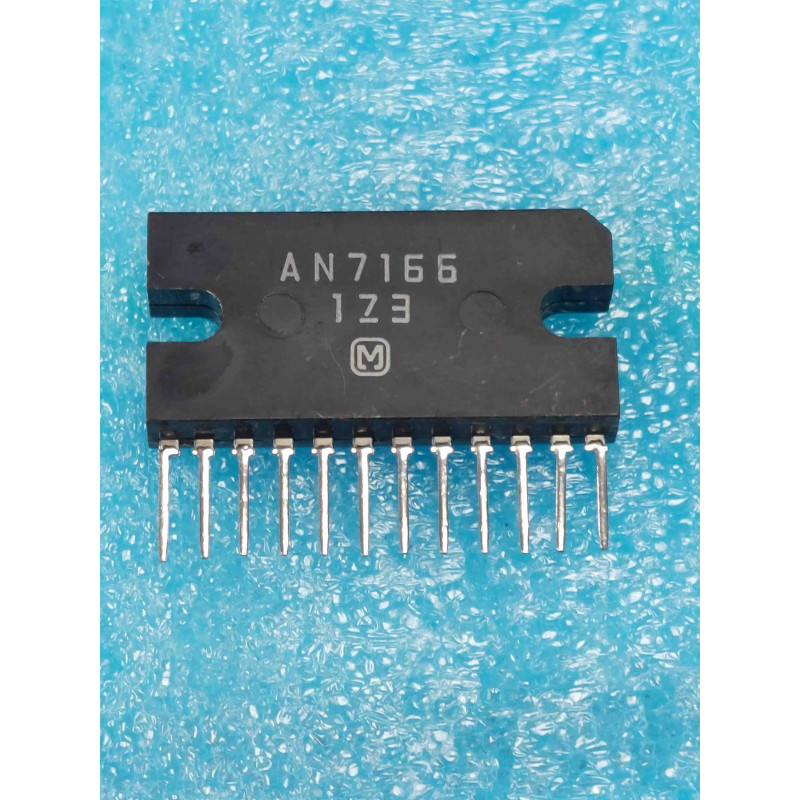

Le AN7166 est un circuit intégré analogique monolithique de puissance audio, conçu et fabriqué à la fin des années 80 et au cours des années 90 par le constructeur japonais Matsushita Electric Industrial (division semi-conducteurs, mondialement connue sous les marques Panasonic et Technics). Ce composant adopte un boîtier de puissance rectiligne de type SIL16 de puissance (Single In-Line à 16 broches alignées verticalement, doté d'une semelle métallique arrière perforée intégrée pour une fixation robuste sur radiateur).
Il s'agit d'un amplificateur de puissance audio double canal haute fidélité (Dual Audio Power Amplifier). Conçu spécifiquement pour équiper d'une part les autoradios haut de gamme de fabrication japonaise et d'autre part les mini-chaînes Hi-Fi de salon, le AN7166 se distingue par sa flexibilité d'utilisation. Il intègre deux blocs d'amplification indépendants à faible bruit. Selon le câblage de la platine, il peut piloter soit deux haut-parleurs en mode stéréo asymétrique classique, soit être configuré pour coupler ses deux canaux en mode BTL (Bridge Tied Load / Mono ponté) afin de quadrupler sa puissance de sortie sous une basse tension d'alimentation. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour restaurer la dynamique sonore native et la clarté acoustique d'équipements audio vintage de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'amplificateur muet (Le piège de la tension de repos équilibrée) : Si la puce Matsushita est alimentée mais qu'aucun son ne sort, le premier réflexe d'atelier est de contrôler son point de fonctionnement continu. Méthode d'atelier : Allumez l'appareil et, sans injecter de signal audio, mesurez la tension continue sur la broche 2 (Output 1) puis sur la broche 13 (Output 2) par rapport à la masse. Vous devez impérativement trouver une valeur stable égale à exactement la moitié de la tension d'alimentation générale VCC (soit environ 6,6V à 7,2V pour une tension d'alimentation standard de 13,2V à 14,4V). Si l'une des sorties affiche 0V ou est collée à la tension totale du rail d'alimentation, l'étage de puissance interne en silicium a été détruit par un court-circuit ou une surchauffe historique.
Le piège de l'auto-oscillation ultrasonique : L'AN7166 possède un gain élevé et une bande passante fine. Si les condensateurs céramiques de découplage d'origine situés sur la carte ont vieilli, ont fui ou se sont micro-fissurés, l'amplificateur peut se mettre à osciller de lui-même à une fréquence inaudible (au-delà de 25 kHz). Le circuit se met alors à consommer un courant maximal, chauffe de manière excessive en moins d'une minute à vide, et finit par s'autodétruire. La règle de l'art : Remplacez systématiquement le condensateur chimique de filtrage principal connecté entre le VCC et la masse (généralement un 1000 µF à 2200 µF) et assurez-vous de la parfaite santé des petits réseaux RC de découplage (réseaux de Boucherot/Zobel, souvent constitués d'une résistance de 2,2 Ohms et d'un condensateur de 100 nF) câblés sur les broches de sortie 2 et 13.
Précautions de montage thermique sur boîtier SIL de puissance : L'AN7166 dissipe ses calories par sa languette ou semelle métallique arrière. Cette dernière est physiquement reliée à la masse de puissance (broches 14, 15, 16). Sur les circuits imprimés d'autoradios ou de mini-chaînes de cette époque, cette semelle est généralement vissée directement sur le châssis métallique ou sur un radiateur épais en aluminium. Conseil Pro : Nettoyez méticuleusement les résidus de l'ancienne graisse thermique séchée à l'aide d'alcool isopropylique. Appliquez une couche fine, homogène et régulière de pâte thermique neuve au silicone sur la semelle. Vissez impérativement et fermement le boîtier de l'AN7166 sur son radiateur mécanique avant de procéder au soudage définitif de ses 16 broches. Si vous brasez les broches en premier sur la carte et serrez la vis de fixation thermique ensuite, l'effort mécanique exercé va tordre les pattes, arracher les pastilles de cuivre fines du circuit imprimé vintage ou créer des micro-fissures internes invisibles dans le boîtier plastique, condamnant votre puce d'origine Matsushita lors de sa première montée en température.
