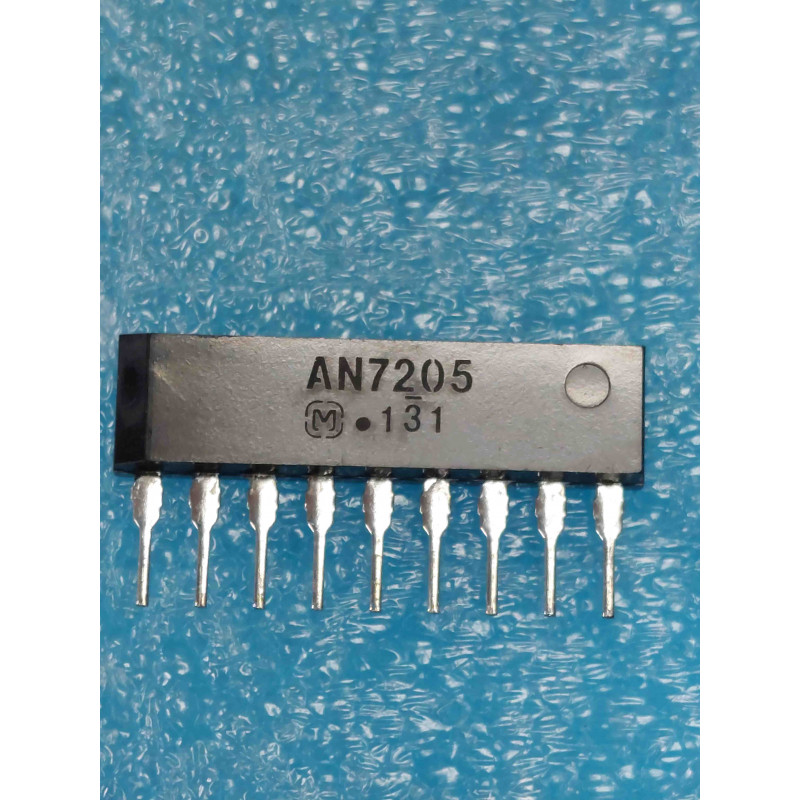

Le AN7205 est un circuit intégré analogique monolithique hautement spécialisé, conçu et fabriqué tout au long des années 80 et 90 par le constructeur japonais Matsushita Electric Industrial (Panasonic / Technics). Ce composant adopte le format classique standard en boîtier plastique traversant DIP14 (Dual In-line Package à 14 broches, corps étroit de 300 mils).
Il s'agit d'un système récepteur et amplificateur de Fréquence Intermédiaire AM (AM Radio Receiver / IF System). Contrairement aux circuits de forte puissance de la marque documentés précédemment (comme les AN7166 ou AN7177), le AN7205 intervient en amont de la chaîne audio, tout au début du traitement du signal. Il centralise toutes les fonctions complexes nécessaires à la réception des ondes radio AM (Petites Ondes/PO et Grandes Ondes/GO). On le retrouve implanté de manière stratégique sur les platines de tuner des combinés radio-cassettes haut de gamme ("Boombox"), des autoradios vintages et des chaînes Hi-Fi de salon de conception japonaise. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer la sensibilité de réception, la sélectivité des stations et la fidélité de démodulation d'un récepteur radio de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du tuner AM totalement muet (Le piège du condensateur AGC) : Si la section radio FM fonctionne parfaitement sur l'appareil (ce qui valide la bonne santé de l'amplificateur audio final) mais que le mode AM produit un silence de mort absolu (pas même un bruit de souffle), inspectez la periferie du AN7205. Méthode d'atelier : Vérifiez en premier lieu la présence de la tension continue sur la broche 5 (VCC, généralement entre 4,5V et 6V selon les modèles). Si la tension est correcte, mesurez la tension sur la broche 10 (AGC). Si le petit condensateur chimique lié à cette broche est usé et présente une fuite de courant interne importante vers la masse, il force le circuit AGC à croire qu'un signal d'antenne monumental est présent. La puce bride alors son gain interne à zéro, rendant le récepteur totalement sourd. Remplacez ce condensateur avant de suspecter le circuit intégré.
Le piège du décalage de fréquence (Ne touchez pas aux noyaux de ferrite !) : Si la radio fonctionne mais qu'aucune station ne se cale au bon endroit sur le cadran de recherche, ou si le son est extrêmement faible et étouffé, l'alignement de la fréquence intermédiaire est décalé. Conseil Pro d'artisan : Ne tournez jamais les vis des transfos FI (les petits transformateurs blindés colorés jaune, blanc ou noir situés autour du AN7205) ou du filtre céramique "au pifomètre" ou à l'oreille. L'alignement rigoureux d'un système à base de AN7205 exige l'utilisation d'un générateur de signaux HF (Hétérodyne) calé précisément sur 455 kHz et d'un oscilloscope pour ajuster la courbe de réponse de manière visuelle et scientifique.
Précautions de dessoudage et montage sur support tulipe : Les sections HF/FI des appareils vintages utilisent des composants discrets très denses (petites bobines, condensateurs mica/céramique, filtres). Surchauffer les pistes lors du remplacement de la puce d'origine peut déplacer ou endommager les circuits d'accord d'antenne situés juste à côté des broches 1 et 3. Pour extraire proprement le composant défectueux, réglez votre station à 310 degrés Celsius maximum. Utilisez de la tresse à dessouder fine imprégnée de flux pour libérer les 14 pattes sans forcer mécaniquement. La règle de l'art : Ne soudez pas votre pièce neuve de stock (NOS) Matsushita directement sur la platine. Installez un support tulipe DIP14 de précision à contacts dorés. Cela protégera définitivement la matrice de silicium sensible de la chaleur du fer à souder et vous permettra de l'isoler instantanément lors de vos phases de test de continuité de bus.
