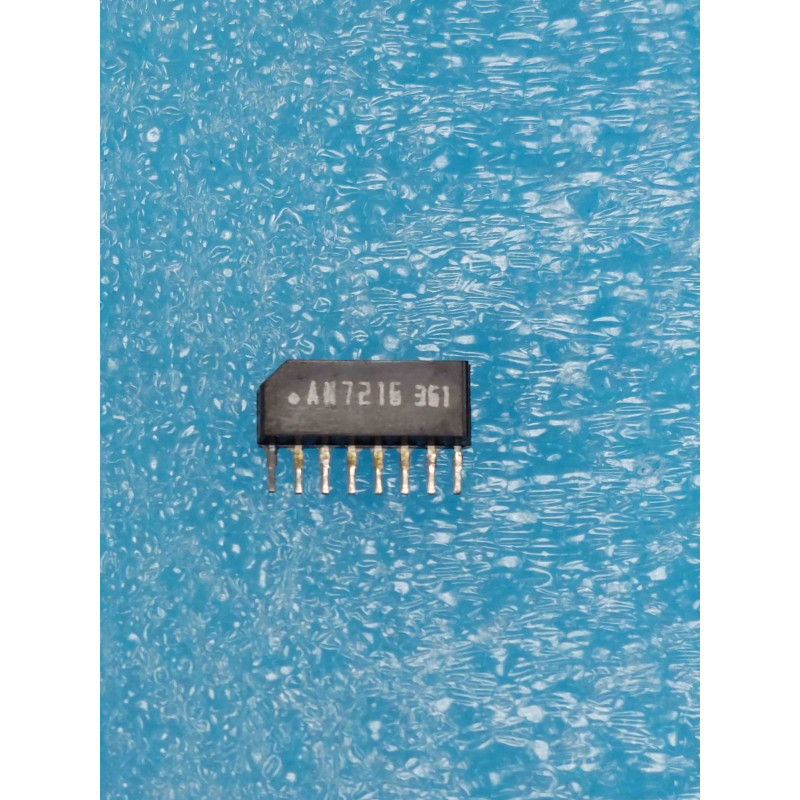

Le AN7216 est un circuit intégré analogique monolithique vintage, conçu et fabriqué tout au long des années 80 et 90 par le constructeur japonais Matsushita Electric Industrial (Panasonic / Technics). Ce composant adopte le format standard en boîtier plastique traversant DIP16 (Dual In-line Package à 16 broches, corps étroit de 300 mils).
Il s'agit d'un décodeur de multiplex stéréo FM à boucle à verrouillage de phase (FM Stereo Multiplex Decoder / PLL Demodulator). Au sein d'une chaîne de réception radio superhétérodyne, le AN7216 se positionne juste après l'amplificateur de Fréquence Intermédiaire (comme le AN7205 en mode AM/FM). Son rôle unique et ultra-spécialisé est de séparer le signal composite monophonique (le signal "Multiplex" ou MPX) reçu de l'antenne pour recréer deux canaux audio distincts, le canal Gauche et le canal Droite, indispensables à l'écoute stéréophonique. On le retrouve au cœur des platines tuners de haute fidélité, des combinés radio-cassettes / CD haut de gamme et des autoradios de l'âge d'or de l'électronique japonaise. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour restaurer la séparation stéréo d'origine et éliminer les distorsions de phase sur un récepteur analogique de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de la radio bloquée en "Mono" (Le piège du condensateur de boucle PLL) : C'est la panne classique sur les tuners utilisant le AN7216. La radio capte parfaitement les stations, le son est net, mais le voyant "Stereo" refuse de s'allumer et le son reste désespérément monophonique. Méthode d'atelier : Ne touchez pas à la puce immédiatement. Inspectez le condensateur et la résistance ajustée câblés sur les broches 9 and 10, ainsi que le condensateur de filtrage de boucle sur la broche 8. Si ces condensateurs d'époque ont dérivé en capacité ou présentent une résistance de fuite, la boucle PLL interne dérive en fréquence libre (hors des 76 kHz théoriques). La puce devient alors incapable de s'accrocher sur le signal pilote à 19 kHz. Conseil de réglage : Si la carte comporte un petit potentiomètre ajustable relié à la broche 9, utilisez une hétérodyne ou captez une station puissante connue pour être en stéréo, puis tournez très délicatement l'ajustable au millimètre près jusqu'à ce que la LED Stéréo s'allume franchement. S'il n'y a aucune réaction, remplacez les condensateurs chimiques périphériques.
Le piège du souffle excessif en mode Stéréo : La réception stéréo par démultiplexage dégrade naturellement le rapport signal/bruit d'environ 20 dB par rapport au mode mono. Si le son devient extrêmement bruyant et rempli de souffle dès que la LED s'allume, assurez-vous que le condensateur de découplage de l'alimentation (+VCC, broche 11) et les condensateurs de désaccentuation (broches 12/13) sont en parfait état. Un VCC parasité perturbe directement la stabilité de la phase de l'oscillateur de la puce NOS. Placez un condensateur céramique de 100 nF au plus près de la broche 11.
Précautions de dessoudage et montage sur support de précision : Les circuits de démodulation MPX intègrent des composants passifs de précision critiques pour la séparation des canaux (diaphonie). Une surchauffe locale des pistes peut altérer les composants CMS ou discrets adjacents. Réglez votre fer à souder à 310 degrés Celsius maximum. Utilisez un flux de brasage de bonne qualité pour nettoyer les broches à la tresse. La règle de l'art : S'agissant d'une puce de traitement de signal fin sensible, installez systématiquement un support tulipe DIP16 de précision à contacts dorés. Cela évitera d'exposer la puce neuve de stock Matsushita à la chaleur thermique du fer, facilitera grandement vos mesures de signaux à l'oscilloscope sur table et garantira un contact parfait sans bruit de transition.
