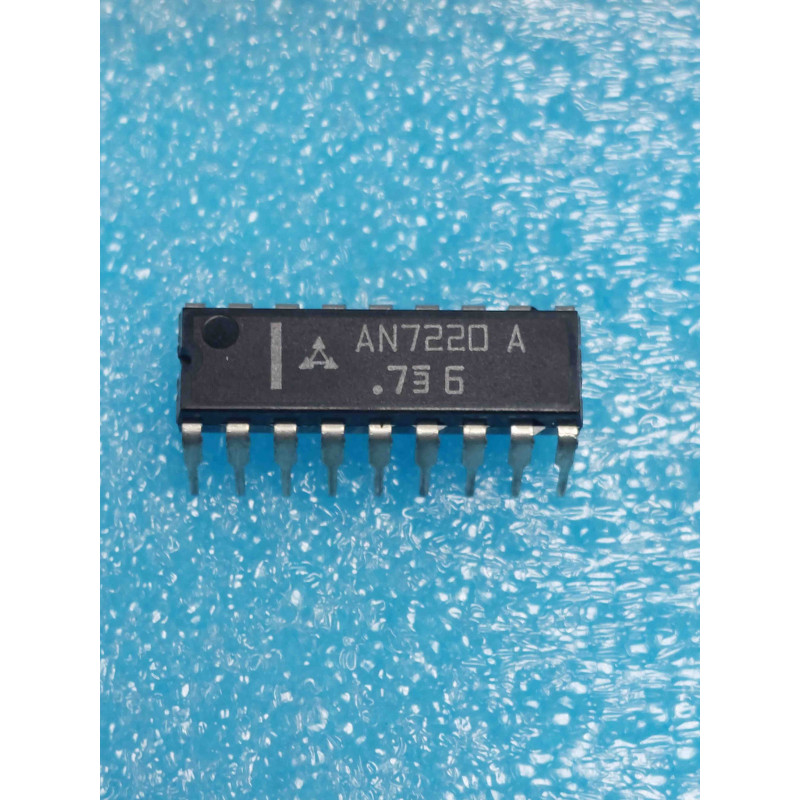

Le AN7220A (couramment marqué AN7220A ou AN7220 A) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué au cours des années 80 et 90 par le constructeur japonais Matsushita Electric Industrial (Panasonic / Technics). Ce composant adopte le format en boîtier plastique traversant DIP18 (Dual In-line Package à 18 broches, corps étroit de 300 mils).
Il s'agit d'un système récepteur radio AM/FM complet sur une seule puce (AM/FM Radio Receiver Single-Chip System). Alors que les références précédentes de votre stock d'atelier traitaient des fonctions séparées (comme le AN7205 pour la FI AM ou le AN7216 pour le décodage MPX), le AN7220A est un circuit hautement intégré qui rassemble la quasi-totalité des blocs nécessaires à la construction d'un récepteur radio bi-bande. On retrouve ce composant stratégique au cœur des radiocassettes portatifs ("Boombox"), des baladeurs haut de gamme, des radio-réveils de salon et des autoradios compacts des décennies passées. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), vitale pour redonner sa sensibilité de réception et sa sélectivité d'origine à un équipement radio vintage de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du récepteur totalement muet (Le piège de la broche de discriminateur FM décalée) : Si la section AM fonctionne parfaitement mais que la FM produit un silence total (ou un souffle permanent sans pouvoir se caler sur aucune station), contrôlez la périphérie de la broche 7. Méthode d'atelier : Le discriminateur FM utilise une petite bobine blindée ajustable d'époque pour caler la phase de démodulation sur 10,7 MHz. Avec le temps, le condensateur tubulaire intégré à la base de cette bobine s'oxyde ou dérive, décalant le point de fonctionnement de la puce. Conseil d'artisan : Avant de remplacer le AN7220A, injectez un signal propre à 10,7 MHz ou captez un émetteur puissant, puis utilisez un tournevis haute fréquence non inductif (en plastique ou céramique) pour tourner le noyau de cette bobine d'un quart de tour maximum. Si le son réapparaît net, le circuit intégré est hors de cause.
Le piège des micro-coupures d'alimentation lors de la commutation : Comme cette puce gère des signaux HF très faibles, la stabilité du rail d'alimentation sur la broche 9 est fondamentale. Si l'appareil émet un fort craquement ou s'éteint de manière intermittente lorsque vous changez de bande, nettoyez soigneusement le commutateur mécanique glissière AM/FM de l'appareil à l'aide d'un nettoyant contact de qualité. Un contact résistif à ce niveau fait chuter le Vcc en dessous du seuil de fonctionnement du AN7220A (3V). La règle de l'art : Soudez un condensateur céramique multicouche (MLCC) de 100 nF directement sous la carte au plus court entre la broche 9 (Vcc) et la broche 5 (GND) pour immuniser le récepteur contre les parasites de l'alimentation.
Précautions de dessoudage sur boîtier DIP18 dense : La section autour de la puce regroupe des composants miniatures (bobines, selfs de choc, filtres céramiques) dont l'alignement mécanique est critique pour la géométrie du cadran radio. Évitez de propager de la chaleur vers les circuits oscillateurs des broches 12 et 13 sous peine de modifier de façon définitive l'accord d'antenne. Réglez votre station de soudage à 310 degrés Celsius maximum. Utilisez un flux de brasage fluide et de la tresse fine pour libérer les 18 broches sans forcer mécaniquement sur les pastilles de cuivre de la platine.
Installation sur support de précision : Pour protéger la matrice de silicium de votre pièce d'origine Panasonic NOS, ne la soudez pas directement sur le circuit imprimé. Installez systématiquement un support tulipe DIP18 étroit (300 mils) à contacts dorés. Cela facilitera grandement vos relevés de signaux à l'oscilloscope et sécurisera durablement la carte contre les agressions thermiques lors des futurs diagnostics d'atelier.
