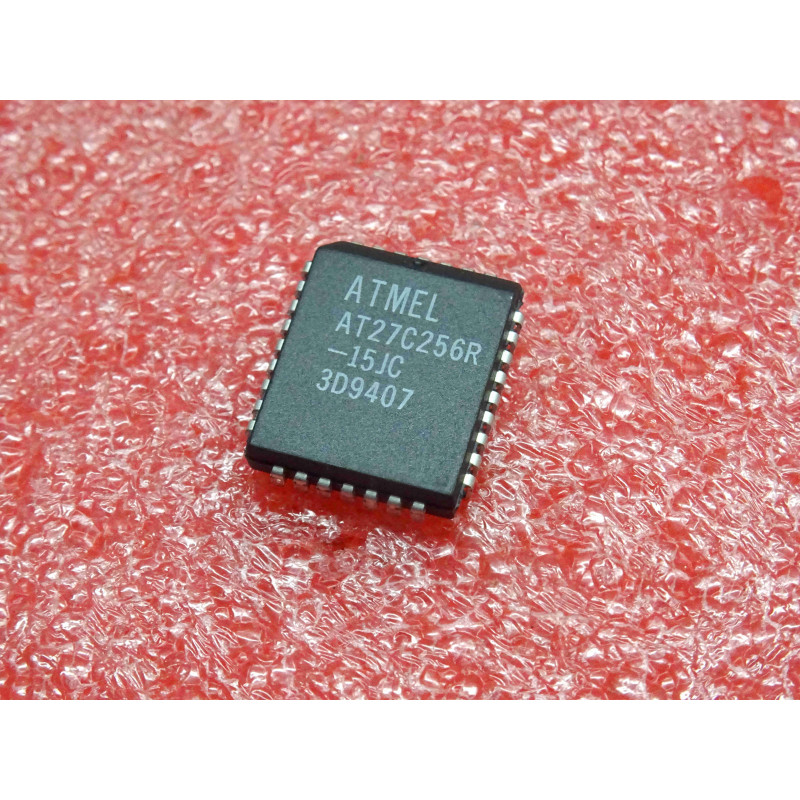

Le AT27C256R-15JC (marqué AT27C256R -15 JC ou AT27C256R-15JC) est un circuit intégré de mémoire morte programmable une seule fois (OTP EPROM) d'architecture CMOS haute performance, conçu et fabriqué par le constructeur américain Atmel. Ce composant adopte un format compact pour montage en surface de type PLCC32 (Plastic Leaded Chip Carrier à 32 broches en forme de J, désigné sous le standard de boîtier 32J).
Le suffixe 15JC valide la combinaison d'un temps d'accès de 150 nanosecondes (150ns), d'un boîtier plastique PLCC (J) et d'une plage de température de fonctionnement commerciale (C : 0 à +70 degrés Celsius). Le "R" indique une révision de l'architecture interne optimisée pour une consommation réduite et un algorithme de programmation rapide.
Il s'agit d'une mémoire EPROM CMOS haute vitesse de 256 Kilobits organisée en 32 Kilooctets (256K / 32K x 8 OTP CMOS EPROM). Contrairement aux versions UV-EPROM munies d'une fenêtre en quartz, ce modèle en boîtier plastique opaque PLCC est de type OTP (One-Time Programmable) : une fois le code gravé par le programmateur via la fusion des cellules logiques, le contenu est permanent et ne peut plus être effacé. Très populaire à la fin des années 80 et durant les années 90, cette puce a été massivement déployée pour stocker le BIOS des cartes mères informatiques, les tables d'injection de calculateurs automobiles (calculateurs moteur d'époque), les micrologiciels (firmwares) d'automates industriels et les codes de boot de périphériques réseau. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour la restauration fonctionnelle, le remplacement à l'identique de micrologiciels corrompus ou le rétro-clonage de modules vintages.
Note technique & Conseils Pro pour l'Atelier
Le diagnostic de la ROM muette (Le piège de la tension de repos du mode programmation) : Si vous implantez un AT27C256R tout neuf pour restaurer une carte mère ou un calculateur et que le processeur refuse de booter, contrôlez l'état électrique de la broche VPP. En mode lecture normale sur la platine, la broche VPP ne doit jamais rester flottante : elle doit être connectée de manière stricte au rail VCC (+5V). Si la piste de la carte associée à VPP est coupée ou si la tension chute, la logique interne de la puce Atmel peut interpréter cela comme une anomalie, bloquant les sorties de données en état de Haute Impédance (Hi-Z).
Le piège de l'algorithme d'écriture rapide (Rapid Programming Algorithm) : Si vous devez graver cette puce NOS vierge sur votre programmateur d'atelier (type Wellon, Minipro TL866 ou Batronix), sélectionnez précisément la référence Atmel AT27C256R dans la bibliothèque logicielle, et non un profil générique "27256". Les versions "R" d'Atmel utilisent un algorithme d'écriture par impulsions ultra-rapides de 100 microsecondes sous une tension VPP de 12,75V. Appliquer une tension d'ancienne génération (comme le 21V ou 25V des vieilles puces NMOS) perforera instantanément l'oxyde de grille du silicium CMOS et détruira définitivement votre puce neuve de stock.
Précautions d'extraction et manipulation mécanique : Le boîtier PLCC32 possède des pattes fragiles recourbées sous le plastique. N'utilisez jamais un tournevis plat pour faire levier et extraire la puce de son support en plastique de la carte sous peine de casser les parois du support ou de tordre les broches du circuit intégré. Utilisez impérativement une pince d'extraction dédiée aux boîtiers PLCC (pince extracteur en forme de U). Celle-ci s'insère dans les deux encoches diagonales du support pour extraire la puce de manière parfaitement verticale et rectiligne, sans aucun stress mécanique ni torsion.
