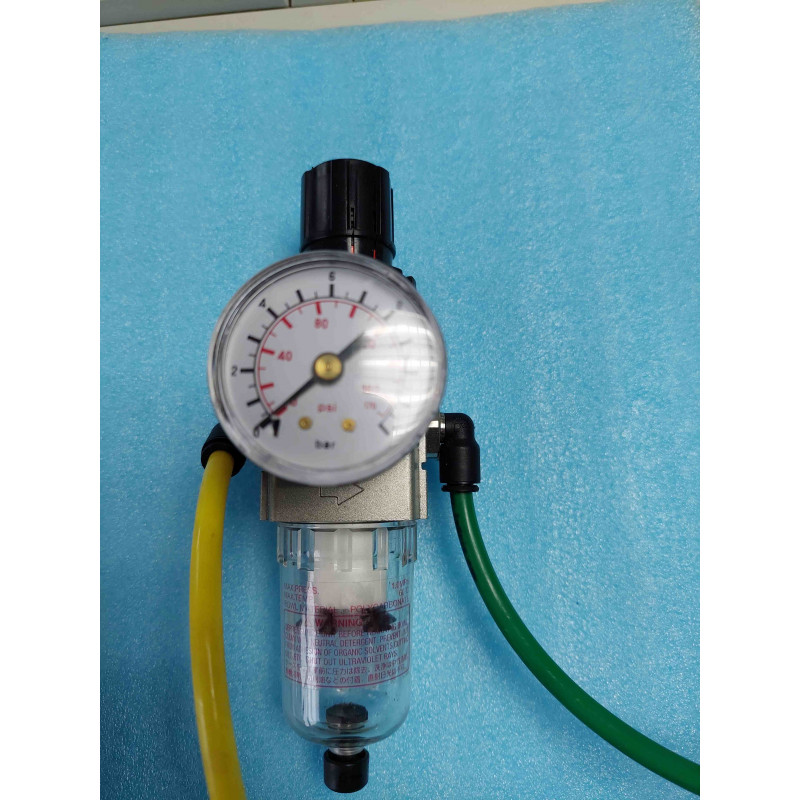

Le groupe de traitement d'air SMC AW20-F02 (conçu par SMC Corporation, leader mondial de l'automatisation pneumatique industrielle — à ne pas confondre avec le fabricant de puces SMSC / Standard Microsystems) est un ensemble combiné 2-en-1 compact réunissant un filtre séparateur de condensats et un détendeur / régulateur de pression d'air comprimé.
Appartenant à la série modulaire standard AW20, cet élément se monte sur les lignes d'alimentation pneumatique d'ateliers, de machines spéciales ou d'îlots de distribution. Il élimine l'eau liquide, les particules solides et les aérosols d'huile tout en stabilisant la pression secondaire d'utilisation. Cet ensemble est équipé de son manomètre analogique de contrôle de pression (plage 0 à 12 bar) et d'une purge manuelle/semi-automatique.
Points Forts & Intérêt pour l'Atelier Pneumatique
Combinaison 2-en-1 Compacte : Réduit l'encombrement sur le bâti en regroupant la filtration et la régulation de pression sous un seul corps en aluminium injecté.
Bouton de Réglage Verrouillable (Push-Lock) : Il suffit de tirer sur le bouton supérieur pour ajuster la pression et de le repousser vers le bas pour verrouiller le tarage contre les déréglages accidentels.
Fonction Décharge (Relieving) : Permet d'évacuer immédiatement la surpression résiduelle du circuit aval lors d'une baisse de consigne ou d'une purge machine.
Mémo Technique & Points Clés d'Atelier / Montage
Applications Recommandées :
Alimentation de Vérins & Distributeurs : Protection des tiroirs de distribution et des joints de vérins contre l'abrasion par poussières de rouille ou condensats d'eau.
Postes de Soufflage & Outils Pneumatiques : Ajustement précis de la pression pour visseuses pneumatiques, buses de dosage ou pistolets de dépoussiérage.
Consignes d'Installation & Entretien :
Sens d'écoulement de l'air : Respecter impérativement la flèche gravée sur le corps métallique indiquant le sens du flux (de l'entrée IN vers la sortie OUT).
Position de montage : Monter impérativement le filtre verticalement avec la cuve orientée vers le bas pour permettre la décantation correcte des liquides.
Entretien de la cuve : Ne jamais nettoyer la cuve en polycarbonate avec des solvants agressifs (trichloréthylène, acétone, diluants peinture). Utiliser exclusivement un chiffon doux imbibé d'eau savonneuse neutre pour préserver la transparence et la résistance mécanique à la pression.
Pneumatique Industrielle, Traitement de l'Air Comprimé & FRL / Fabricant : SMC CORPORATION / Modèle : AW20-F02 / Raccordement : G 1/4" / Manomètre : 0–12 bar / Filtration : 5 µm / État : Occasion comme neuf.
