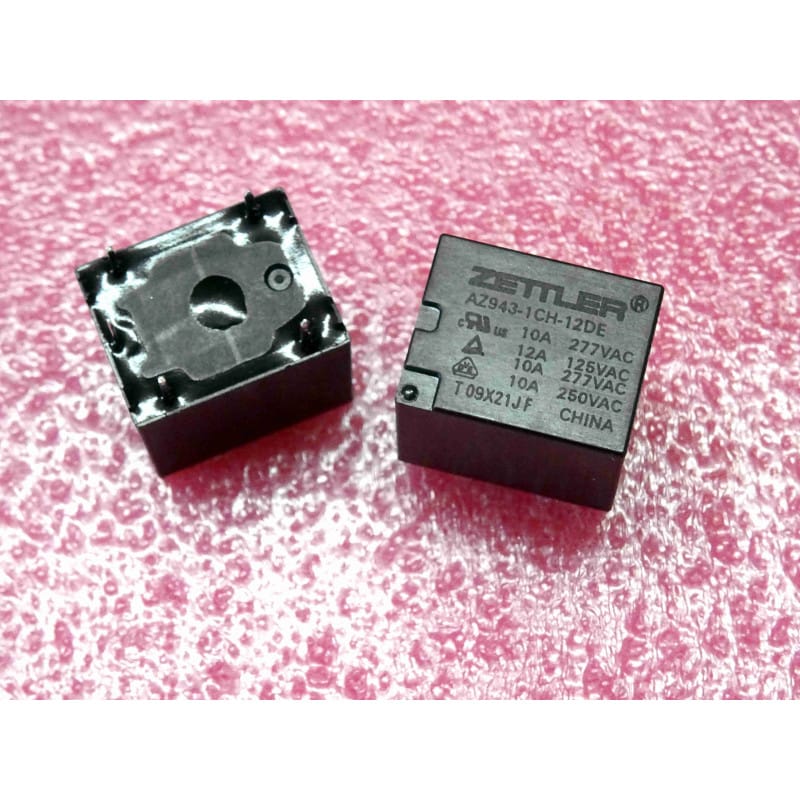

Le relais électromagnétique de puissance miniature de la marque Zettler de référence AZ943-1CH-12DE avec bobine en 12Vdc est un composant électromécanique robuste de type étanche, conçu pour la commutation fiable de charges de puissance modérée dans les équipements électroniques et les cartes de commande.
Type de Composant : Relais électromagnétique miniature de puissance pour circuit imprimé (Power PCB Relay).
Fabricant / Référence : Zettler / AZ943-1CH-12DE.
Tension de Bobine : 12 Vdc (Courant continu).
Calibre Électrique (Contacts) : 10 A (Capacité de coupure robuste adaptée aux charges résistives et inductives modérées).
Configuration des Contacts : Monopolaire inverseur / 1 RT / 1 Form C / SPDT (1CO).
Spécificités de Conception : Version étanche (Wash-tight / sealed type), permettant le nettoyage de la carte par solvant ou un usage en environnement exigeant.
Dimensions physiques : Environ 18.5 x 15 x 15 mm de haut (Format compact à profil bas optimisé pour l'implantation).
Équivalence / Remplacement : Conçu pour remplacer directement des références équivalentes sur carte (notamment les séries Nais JS1-12V-F / AJS1311F).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les deux bornes de l'enroulement de bobine 12Vdc et les trois broches du contact inverseur : Commun, Repos NC, Travail NO) à l'aide de la sérigraphie du boîtier ou de la documentation technique avant toute implantation.
Environnement : Cartes de puissance, automatismes, appareils électroniques professionnels et équipements fonctionnant en logique 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou collage des contacts de puissance suite à une surcharge.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier étanche et éviter toute contrainte thermique excessive sur les broches lors du remplacement de composants de type JS1.
