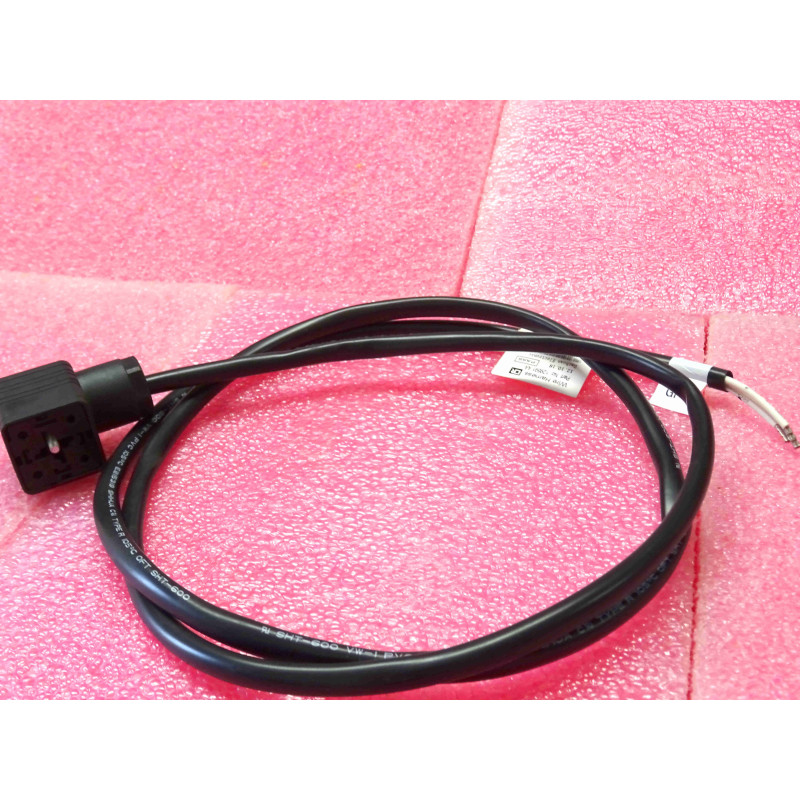

Connecteur pour électrovanne / connecteur de valve haute fiabilité de la série GDM de marque Hirschmann (groupe Belden), en configuration 4 broches femelle (3 pôles + terre / PE) avec câble de raccordement surmoulé/raccordé d'une longueur de 1,3 mètre.
Spécialement conçu pour le raccordement électrique sécurisé d'électrovannes pneumatiques et hydrauliques, de capteurs de pression et de distributeurs industriels. Conforme au standard industriel DIN EN 175301-803 (anciennement DIN 43650 Forme A / B selon l'entraxe), ce connecteur offre une capacité de commutation de 10 A sous 250 V AC/DC et une protection IP65/IP67 contre les projections de fluides et la poussière d'atelier. Matériel neuf sous sachet d'atelier.
Connecteur d'Électrovanne / Valve Connector / Marque Hirschmann (Série GDM) / Configuration : 4 Broches Femelles (3 Contacts de Signal + Contact de Terre PE) / Tension Max. : 250 V AC / DC / Courant Max. : 10 A / Longueur Câble Raccordé : 1,3 Mètre / Indice de Protection : IP65 / IP67 (avec joint monté) / Boîtier Isolé Polyflam / Polyamide Haute Résistance Mécanique et Huiles / Vis de Fixation Centrale Incluse / Neuf. Composant d'automatisme industriel, de distribution pneumatique/hydraulique et de maintenance de lignes d'assemblage.
Marque / Fabricant : Hirschmann (Belden) – Référence mondiale de la connectique d'automatisme et de commande de valves.
Gamme / Famille : Série GDM (GDM Valve Connector).
Configuration des Contacts : 4 Broches Femelles (3 Pôles d'alimentation/signal + 1 Pôle de Protection Terre / PE).
Câble d'Alimentation Intégré :
Longueur : 1,3 mètre.
Gaine Câble : PVC / PUR résistant aux huiles de coupe, lubrifiants hydrauliques et contraintes mécaniques d'atelier.
Caractéristiques Électriques :
Tension Nominale Max. : 250 V AC / DC.
Courant Nominal Max. : 10 A.
Résistance de Contact : $\le 4\text{ m}\Omega$.
Etanchéité & Matériaux :
Indice de Protection : IP65 / IP67 (garanti une fois la vis centrale serrée sur le joint plat d'embase).
Corps / Boîtier : Polyamide (PA) renforcé auto-extinguible, résistant aux chocs et agents chimiques.
Vis de Fixation : Vis M3 centrale en acier zingué incluse.
Plage de Température de Service : -25 °C à +80 °C (selon la tenue du câble).
État : Neuf sous conditionnement d'origine.
Repérage du Câblage Interne (4 Conducteurs) :
Borne 1 & 2 : Alimentation de la bobine de l'électrovanne (ex. Phase/Neutre en 230V AC ou V+/GND en 24V DC).
Borne 3 : Signal de commande auxiliaire ou fin de course (si présent sur l'équipement).
Borne PE (Terre) : Conducteur Vert/Jaune à relier impérativement à la terre de protection pour la sécurité des masses métalliques.
Conseils de Pose & Fixation en Atelier :
Positionnement du Joint d'Étanchéité : S'assurer que le joint profilé en caoutchouc NBR ou profilé plat est bien intercalé entre le connecteur Hirschmann et l'embase de la bobine d'électrovanne avant de plaquer le boîtier.
Serrage de la Vis Centrale : Serrer la vis M3 centrale à l'aide d'un tournevis adapté sans forcer excessivement (couple recommandé : ~0,4 à 0,5 N·m) afin de compresser le joint pour garantir l'étanchéité IP65/IP67 sans déformer le boîtier thermoplastique.
