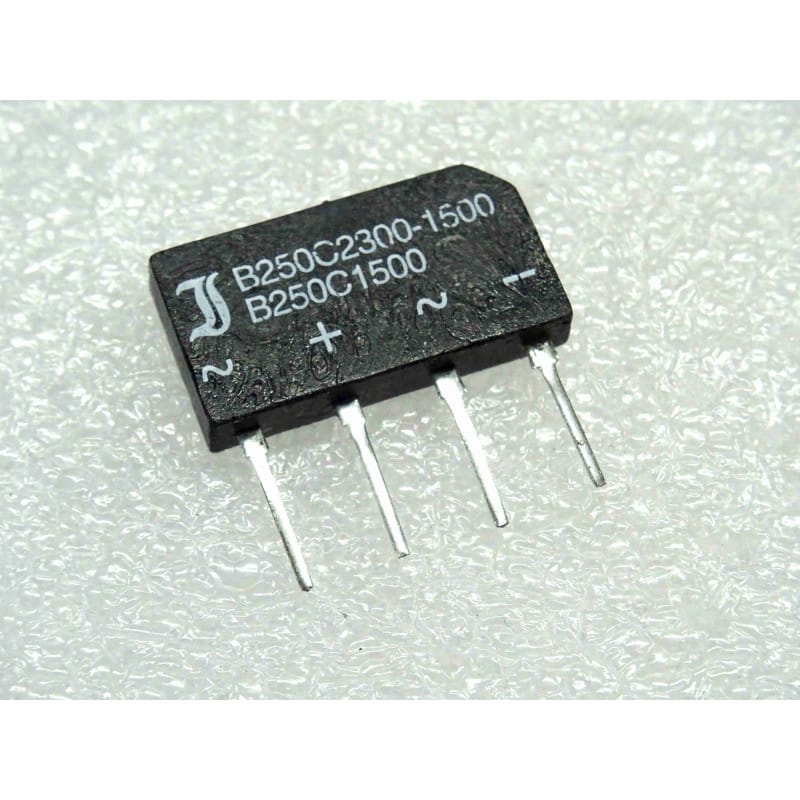

Lot de 4 ponts de diodes redresseurs monophasés complets compacts (Single-Phase Silicon Bridge Rectifier / SIL Package) de référence constructeur B250C2300-1500 (B250C2300/1500 / équivalent direct et surclassé des B250C1500, B250C1000, W02, 2KBP02) fabriqués par le spécialiste allemand DIOTEC SEMICONDUCTOR, conçu pour les techniciens de maintenance électronique, réparateurs d'alimentations linéaires et petits chargeurs, concepteurs d'équipements audio/vidéo, automates programmables et électroniciens d'atelier.
Le composant Diotec B250C2300-1500 rassemble 4 jonctions silicium passivées de précision montées en pont complet de Graetz monophasé dans un boîtier compact plat à 4 broches en ligne SIL (Single-in-Line). Conçu pour le redressement direct du réseau secteur européen 230 V AC et des secondaires de transformateurs jusqu'à 250 V AC, il supporte une tension efficace d'entrée maximale (VRMS / UVRMS) de 250 V AC, une tension inverse répétitive de crête (VRRM / URRM) de 500 V et une tension inverse de crête non répétitive (VRSM / URSM) de 800 V. En courant continu, sa double désignation industrielle garantit un débit nominal (IFAV / IO) de 1,5 A en convection naturelle à l'air libre (sur charge capacitive) et jusqu'à 2,3 A lorsqu'il est monté sur charge résistive ou avec un couplage thermique sur circuit imprimé à larges pistes de cuivre. Il encaisse un courant de surcharge crête (IFSM) de 50 A, garantissant une excellente robustesse face aux appels de charge des condensateurs de filtrage.
Calibre Secteur Standard 250 V AC / 500 V Crête (URSM 800 V) :
Spécialement dimensionné pour le réseau monophasé 230 V AC (bus continu environ 325 V DC) avec une marge de sécurité robuste contre les surtensions transitoires.
Capacité en Courant Évolutive (1,5 A à 2,3 A Réels) :
Remplace avantageusement et surclasse directement les modèles B250C1500 (1,5 A) et B250C1000 (1,0 A) sans aucune modification d'implantation.
Format Traversant Plat SIL Compact :
Faible encombrement vertical permettant une implantation dense sur PCB ou un glissement aisé entre des composants volumineux (transformateurs, condensateurs).
Forte Tenue aux Courants d'Appel (IFSM 50 A) :
Encaisse sans fatigue le pic d'intensité à l'enclenchement lors de la charge initiale des condensateurs électrolytiques de filtrage.
Qualité Constructeur Allemand Diotec Semiconductor :
Semi-conducteurs réputés pour leur régularité de fabrication, leur très faible courant de fuite inverse et leur fiabilité thermique.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches étamées d'usine propres et prêtes pour le brasage.
Identification des 4 Broches en Ligne (Vue de face avec marquage) :
Broche 1 (Gauche vue de face / repérée +) : Pôle positif continu redressé (sortie DC +).
Broches 2 et 3 (Centrales / repérées ~ et ~) : Entrées tension alternative (secondaire transformateur ou secteur 230 V AC).
Broche 4 (Droite vue de face / repérée -) : Pôle négatif continu (retour DC - / masse).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur chaque broche ~ et pointe noire sur + -> conduction mesurée entre 0,45 V et 0,55 V.
Pointe rouge sur - et pointe noire sur chaque broche ~ -> conduction mesurée entre 0,45 V et 0,55 V.
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L) sur les 4 branches.
Domaines d'Application Clés :
Alimentations Linéaires & Transformateurs 230 V : Redressement direct pour cartes mères électroniques, modules de relais et petits équipements audio.
Circuits d'Automatisme & Cartes de Contrôle 24 V / 48 V DC : Génération de rails continus propres pour alimenter des capteurs et cartes microcontrôleurs.
Petits Chargeurs de Batteries & Alimentations Régulées d'Atelier (jusqu'à 1,5 A - 2 A continus).
Remplacement et Dépannage Rapide : Substitution directe des ponts ronds ou carrés équivalents grâce à l'alignement des 4 broches.
Consignes de Montage & Brasage :
Pour un courant continu permanent supérieur à 1 A, conserver au moins 5 mm de longueur de broche et souder sur de larges pastilles ou plans de masse pour optimiser le drainage thermique par les pattes.
Composants Électroniques & Semi-conducteurs / Fabricant : DIOTEC SEMICONDUCTOR (Allemagne) / Référence Fabricant : B250C2300-1500 (Variantes d'écriture : B250C2300/1500 / B250C1500 / B250 C 2300-1500) / Type de Composant : Pont de diodes redresseur monophasé silicium format plat SIL (Single-Phase Silicon Bridge Rectifier) / Tension Efficace d'Entrée Max (Uvrms / VRMS) : 250 V AC / Tension Inverse Répétitive Max (Urrm / VRRM) : 500 V / Tension Inverse Non Répétitive Max (Ursm / VRSM) : 800 V / Courant Direct Moyen Nominal (IFAV / IO) : 1,5 A (convection libre) à 2,3 A (avec dissipation) / Courant de Surcharge Crête Non Répétitif (IFSM) : 50 A (onde 10 ms demi-sinus) / Chute de Tension Directe Max par Diode (VF) : < 1,1 V / Courant Inverse de Fuite (IR) : Inférieur à 10 µA sous 500 V / Boîtier Mécanique : Traversant plat 4 broches en ligne (Format SIL / résine époxy ignifugée UL 94V-0) / Conditionnement : Lot de 4 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et droites, jamais soudé. Composant standard indispensable pour alimentations linéaires secteur 230V, transformateurs 24V/48V, chargeurs et maintenance d'équipements électroniques industriels.
