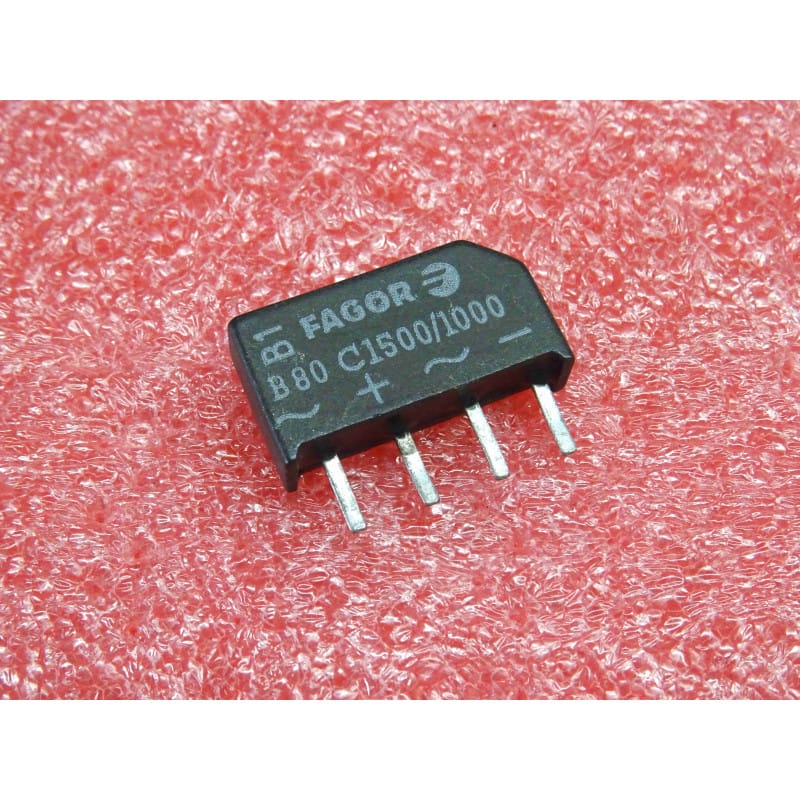

Lot de 4 ponts de diodes redresseurs monophasés miniatures (Single-Phase Miniature Bridge Rectifier) de référence normalisée européenne B80C1500/1000 (B80 C1500 / B80C1500-1000) fabriqués par FAGOR (Fagor Electrónica), conçu pour les techniciens de maintenance industrielle, réparateurs d'équipements audio vintage, d'instruments de mesure, de cartes d'automatisme et d'alimentations linéaires régulées.
La nomenclature européenne standardisée de ce pont redresseur définit explicitement ses caractéristiques de fonctionnement :
B80 : Pont de Graetz pour tension efficace d'entrée nominale de 80 V RMS (correspondant à une tension inverse de crête répétitive admissible VRRM de 180 V à 200 V).
C1500 / 1000 : Courant direct moyen redressé nominal ($I_O$) de 1,5 A (1500 mA) avec dissipation thermique adaptée sur circuit imprimé, et de 1,0 A (1000 mA) en convection naturelle libre sans refroidissement additionnel.
Logé dans le boîtier traversant cylindrique/rond standard type WOB / WOG / RB-15, le pont Fagor B80C1500/1000 intègre 4 jonctions silicium passivées haute fiabilité, idéales pour le redressement des secondaires de transformateurs basse et moyenne tension (24 V, 36 V et 48 V AC).
Composants Électroniques & Semi-conducteurs / Fabricant : FAGOR (Fagor Electrónica) / Référence Fabricant : B80C1500/1000 (B80 C 1500 / 1000) / Type de Composant : Pont redresseur de Graetz monophasé cylindrique / Tension Efficace d'Entrée Max (VRMS / Veff) : 80 V AC / Tension Inverse Répétitive Max (VRRM / VPK) : 180 V à 200 V / Tension Continue Inverse Max (VR) : 180 V / Courant Direct Redressé Moyen (IO) : 1,5 A (sur plan PCB conducteur) / 1,0 A (à l'air libre) / Courant de Surcharge Crête (IFSM) : 40 A à 50 A (onde demi-sinus 10 ms) / Chute de Tension Directe Max (VF) : Typiquement 1,0 V à 1,1 V par diode sous 1 A / Boîtier Mécanique : Cylindrique / Rond traversant à 4 broches axiales (Format WOB / WOG / RB-15, résine époxy ignifugée UL 94V-0) / Disposition des Broches : 4 sorties en carré / Conditionnement : Lot de 4 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées propres et sans oxydation, prêtes à souder. Composant classique et robuste pour la rénovation d'alimentations linéaires et l'électronique générale.
Qualité & Longévité FAGOR :
Jonctions silicium passivées offrant une grande stabilité dans le temps et un très faible courant de fuite résiduel.
Tension Optimisée pour Secondaires de Transformateurs (80 V AC / 180 V DC) :
Parfaitement dimensionné pour les sorties de transformateurs 24 V, 36 V et 48 V AC avec une marge de sécurité idéale face aux transitoires.
Format Rond Traversant Classique (Type WOB / WOG) :
Boîtier rond compact avec 4 pattes disposées en carré, standard incontournable pour le remplacement direct sur circuits imprimés européens et cartes vintage.
Tenue aux Appels de Courant (IFSM jusqu'à 50 A) :
Supporte sans faillir la mise sous tension et la charge initiale des condensateurs de filtrage électrolytiques.
Lot Pratique d'Atelier (4 Pièces) :
Format idéal pour le dépannage de parcs de cartes électroniques, le prototypage ou le renouvellement de casiers d'atelier.
État : Pièces neuves d'époque (NOS), broches étamées prêtes pour insertion et brasage.
Repérage & Brochage du Boîtier Rond (WOB / WOG) :
Broches d'Entrée AC ~ : Deux broches opposées (ou marquées ~ en relief/sérigraphie sur le dessus du dôme) destinées au raccordement du secondaire AC.
Broche Positive + : Identifiée par le symbole + sur le dôme supérieur (souvent avec une patte légèrement plus longue ou un méplat sur le boîtier).
Broche Négative - : Identifiée par le symbole - à l'opposé de la borne positive.
Conseils Thermiques d'Implantation :
Pour exploiter le calibre plein de 1,5 A, conserver une garde de 4 à 8 mm entre le fond du boîtier et le circuit imprimé et utiliser des pastilles/pistes de cuivre larges pour faciliter la dissipation thermique par conduction via les broches étamées.
Test Rapide au Multimètre (Mode Test Diode) :
Tester les 4 branches internes :
Pointe rouge sur chaque broche ~ et pointe noire sur + $\rightarrow$ affichage d'un seuil direct de 0,5 V à 0,6 V.
Pointe rouge sur - et pointe noire sur chaque broche ~ $\rightarrow$ affichage d'un seuil direct de 0,5 V à 0,6 V.
Inverser les pointes de touche pour vérifier le blocage inverse parfait (affichage circuit ouvert / infini).
