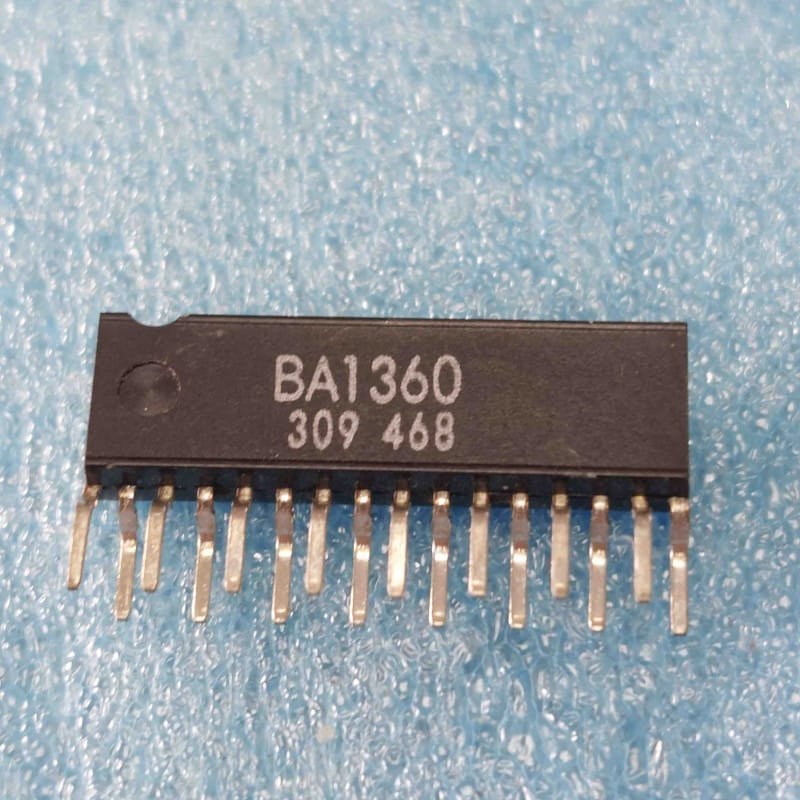

Le BA1360 (ou BA 1360) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Présenté dans un boîtier vertical à une seule rangée de broches de type SIP16 (Single In-Line Package 16 broches), ce composant d'origine authentique (NOS) est un double processeur de réduction de bruit compatible Dolby B (système de type B).
C'est un composant hautement spécialisé et recherché pour la restauration et l'étalonnage des platines cassettes de salon haut de gamme, des autoradios rétro de qualité et des boomboxes des années 80. Il est le garant de la restitution chaleureuse et sans souffle des bandes magnétiques d'époque.
Le BA1360 intègre deux canaux indépendants permettant de traiter simultanément les signaux stéréo gauche (L) et droit (R), que ce soit en mode enregistrement (encodage) ou en mode lecture (décodage) :
Réduction active du souffle de bande : En exploitant le procédé de compression/expansion dynamique breveté Dolby B, il atténue le souffle haute fréquence (le sifflement naturel de la bande magnétique) jusqu'à 10 dB au-dessus de 5 kHz, sans dégrader le signal audio d'origine.
Forte dynamique et faible distorsion : Conçu pour respecter la fidélité de la source sonore avec une distorsion harmonique extrêmement basse (généralement inférieure à 0,05%) et une excellente marge de surcharge (headroom).
Commutation électronique intégrée : Permet d'activer ou de désactiver le traitement Dolby (Dolby ON/OFF) ainsi que de commuter entre les modes Enregistrement (Encode) et Lecture (Decode) via de simples tensions de commande continues, évitant ainsi de faire transiter les signaux audio sensibles par de longs câbles vers les boutons de la façade.
Excellente symétrie entre les canaux : Garantit une image stéréo parfaitement équilibrée et stable.
Le diagnostic d'un son "sourd" ou "trop criard" (Problème d'alignement Dolby) :
C'est le symptôme le plus fréquent sur les magnétophones d'époque. Si la musique manque cruellement d'aigus lorsque le Dolby B est activé, ou si au contraire les aigus sont agressifs et "pompent" :
Les condensateurs de filtrage et de couplage : Le traitement dynamique du Dolby B repose sur des constantes de temps très précises définies par des condensateurs externes connectés autour du BA1360. Si les condensateurs d'époque (notamment les chimiques ou les condensateurs au tantale) ont séché ou ont fui, les filtres internes sont désaccordés. Remplacez en priorité ces petits condensateurs périphériques.
Le niveau de référence Dolby (Dolby Calibration Level) : Le circuit Dolby a besoin de recevoir un niveau de signal très précis (calibré d'époque) pour analyser correctement les hautes fréquences. Si le niveau de sortie de votre tête de lecture a baissé (usure de la tête) ou si les trimmers de réglage d'entrée ont bougé, le processeur interprète mal le signal. Utilisez une cassette de test standard (type Dolby level tape 200 nW/m) pour réaligner les niveaux électriques en entrée du BA1360 conformément au manuel de service de votre appareil.
Le piège de la commande logique d'activation :
Si le commutateur Dolby en façade n'a plus aucun effet sur le son :
Mesurez la tension continue sur les broches de commande du BA1360 (dédiées au bypass et à la sélection Encode/Decode). Si la tension ne change pas d'état (0V ou VCC) lorsque vous actionnez le bouton de façade, le problème provient du commutateur mécanique encrassé ou de la ligne de commande logique défaillante, et non du circuit intégré lui-même.
Précautions de montage d'époque :
Le format vertical SIP16 est particulièrement long et sensible aux contraintes mécaniques. Lors du dessoudage de l'ancien composant, utilisez de la tresse à dessouder de qualité pour libérer totalement chaque broche avant de retirer le circuit, afin de ne pas arracher les pistes en cuivre du circuit imprimé d'époque.
Il est fortement recommandé de monter le BA1360 sur une barrette de supports tulipes sécables de haute qualité (coupée à 16 broches). Cela vous évitera de surchauffer le boîtier d'origine lors du brasage et facilitera grandement les diagnostics futurs.
Si vous soudez directement le composant sur la carte, réglez votre fer à souder à 310 degrés Celsius maximum et ne restez pas plus de 3 secondes par broche. Nettoyez le flux à l'aide d'alcool isopropylique.
