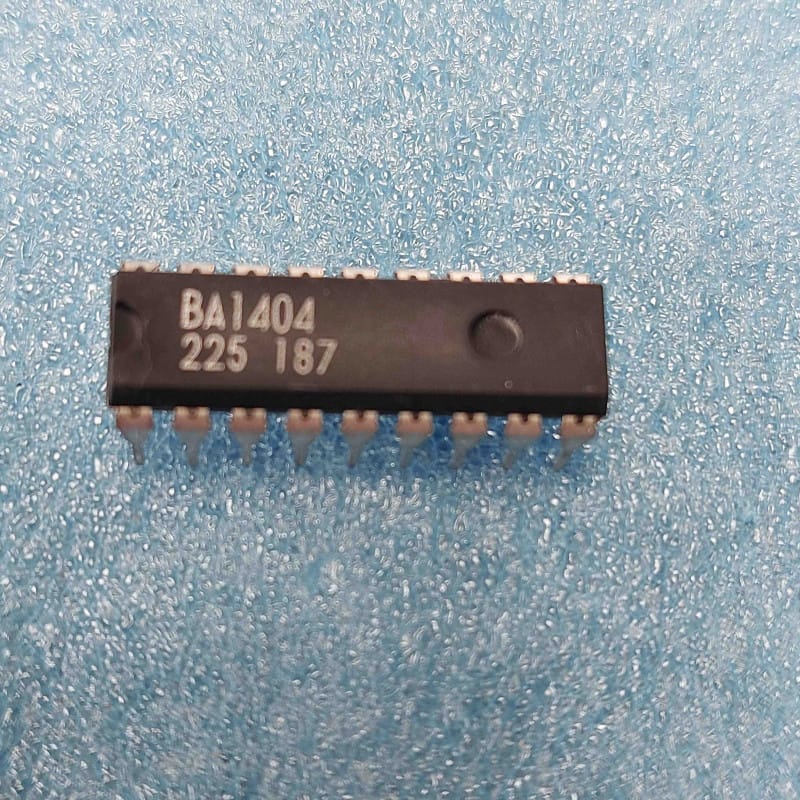

Le BA1404 (ou BA 1404) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Logé dans un boîtier standard DIP18 (18 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un émetteur stéréo FM complet à basse tension sur une seule puce.
C'est l'un des circuits intégrés les plus célèbres et les plus appréciés des amateurs de radio d'époque, des concepteurs de kits électroniques DIY et des techniciens de maintenance. Il permet de concevoir de petits émetteurs FM de salon, des micros sans fil stéréo ou de diffuser de la musique sans fil vers n'importe quel récepteur radio FM standard des années 80 et 90.
Le BA1404 regroupe sur une seule puce toutes les étapes nécessaires pour générer un signal radio FM stéréo stable et propre :
Modulateur Stéréo Multiplex (MPX) : Combine les canaux audio gauche (L) et droit (R) en un signal multiplexé prêt pour la transmission FM.
Générateur de pilote 19 kHz intégré : Utilise un oscillateur à cristal externe pour générer la fréquence pilote de 19 kHz nécessaire aux récepteurs FM pour décoder la stéréo.
Modulateur et Amplificateur RF : Module le signal audio sur la bande FM (typiquement de 75 à 108 MHz) et l'amplifie légèrement pour attaquer directement une antenne filaire simple.
Pré-accentuation intégrée (Pre-emphasis) : Possède des circuits internes d'accentuation des hautes fréquences audio (ajustables par des condensateurs externes) pour améliorer le rapport signal/bruit et correspondre aux standards de diffusion FM.
Fonctionnement à très basse tension : Conçu pour fonctionner de manière optimale sur une tension d'alimentation de seulement 1,25 Volt à 2,5 Volts (idéal pour fonctionner sur une seule pile AA ou AAA de 1,5V).
Le composant indispensable : Le quartz de 38 kHz :
Pour que le BA1404 transmette un véritable signal stéréo que les récepteurs FM d'époque peuvent détecter, il doit impérativement être associé à un cristal (quartz) de 38 kHz connecté entre la broche 5 and la broche 6.
Symptôme de panne : Si ce quartz est manquant, endommagé ou s'il a dérivé en fréquence, l'émetteur fonctionnera toujours mais transmettra uniquement en mode monophonique (le voyant stéréo du récepteur FM restera éteint).
Le diagnostic et la stabilité de la fréquence d'émission :
Les émetteurs simples basés sur le BA1404 utilisent un circuit oscillant LC (inductance + condensateur) externe connecté à la broche 12 pour définir la fréquence radio d'émission (par exemple 100 MHz).
La dérive thermique (Fréquence instable) : Si la radio s'éloigne de la fréquence de réception au bout de quelques minutes, c'est que le circuit oscillant dérive à cause de l'échauffement ou de la dilatation. Utilisez obligatoirement des condensateurs de type NPO (COG) d'époque à haute stabilité thermique pour le circuit de l'oscillateur.
Le choix de la bobine : La bobine d'émission (souvent 3 à 5 spires de fil de cuivre émaillé de 0,5 mm enroulées sur un diamètre de 3 à 5 mm) doit être rigide. Si vous la touchez ou si elle vibre, la fréquence de transmission changera immédiatement (effet microphonique). Fixez-la ou utilisez de la cire de bobinage pour la stabiliser une fois le réglage trouvé.
Le piège de la surtension (Alimentation maximale) :
C'est l'erreur la plus fréquente : brancher le montage sur une pile de 9V ou sur un port USB de 5V directement.
Attention : Le BA1404 est conçu pour des tensions très basses (idéalement 1,5V). Si vous lui appliquez une tension supérieure à 3,0V, vous détruirez instantanément les jonctions RF internes de la puce d'époque. Si vous devez l'intégrer dans un montage alimenté sous une tension supérieure, utilisez impérativement un régulateur de tension de précision (ou une diode Zener) pour abaisser la tension d'alimentation du BA1404 à 1,5V ou 1,8V stabilisés.
Précautions de câblage et de montage :
S'agissant d'un circuit haute fréquence (HF/RF), les liaisons sur votre circuit imprimé d'époque doivent être les plus courtes possible. Les pistes longues agissent comme des antennes parasites et peuvent rendre le circuit instable ou l'empêcher de démarrer.
Utilisez un support tulipe de précision DIP18 de haute qualité lors du montage. Ne soudez pas directement le BA1404 pour éviter de détruire les transistors haute fréquence internes par la chaleur du fer à souder.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum, puis insérez délicatement le circuit intégré à froid.
