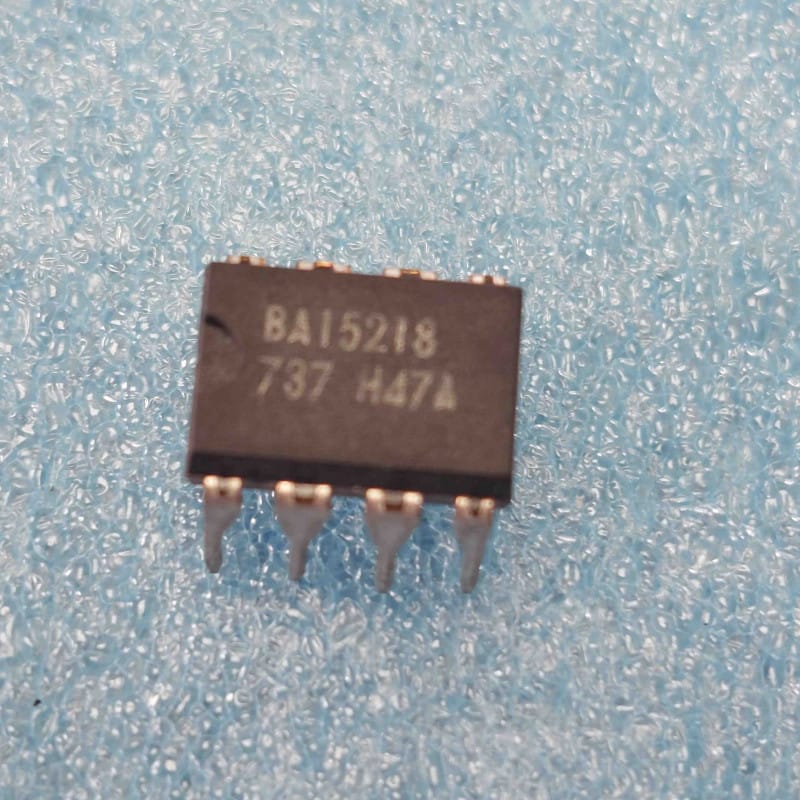

Le BA15218 (ou BA 15218) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Logé dans un boîtier standard DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un double amplificateur opérationnel à faible bruit et haute performance.
Très populaire à la fin des années 70 et tout au long des années 80 et 90, ce circuit intégré est un classique des étages de traitement analogique de précision. On le retrouve très fréquemment dans le matériel audio de salon japonais (lecteurs CD d'époque, platines cassettes, amplificateurs), les consoles de mixage professionnelles, ainsi que dans de nombreux instruments de musique électroniques et synthétiseurs vintage (notamment chez Roland, Korg ou Yamaha).
Le BA15218 a été développé pour combiner les meilleures caractéristiques d'impédance d'entrée des transistors à effet de champ (FET) et le gain des transistors bipolaires classiques, offrant ainsi un excellent compromis pour le traitement des signaux audio :
Niveau de bruit extrêmement bas : Conçu spécifiquement pour minimiser le souffle et les bruits de fond analogiques ($V_n = 1,0\,\mu\text{V}$ typique en entrée), ce qui le rend idéal pour les premiers étages d'amplification (préamplis phono, micros ou têtes de lecture).
Grande vitesse de balayage (Slew Rate) : Affichant un Slew Rate typique de 3 V/µs et une bande passante de gain de 10 MHz, il offre une excellente réponse transitoire et respecte la dynamique des signaux musicaux complexes.
Large plage d'alimentation symétrique : Capable de fonctionner de manière très stable sous une double tension allant de plus ou moins 2,0 Volts à plus ou moins 16,0 Volts (tension recommandée : $\pm15\text{V}$).
Faible distorsion harmonique : Distorsion harmonique totale (THD) extrêmement faible, mesurée typiquement autour de 0,0015%, garantissant une neutralité et une fidélité audio parfaites.
Protection interne contre les courts-circuits : Les sorties individuelles intègrent des circuits de limitation pour protéger la puce d'une destruction accidentelle lors des manipulations à l'établi.
Le repérage du brochage standard (Standard Dual Op-Amp DIP8) :
Le BA15218 adopte le brochage standardisé "8-pin Dual" de l'industrie (identique au RC4558 ou LM358), facilitant grandement l'interchangeabilité sur vos cartes :
Broche 8 (V+) : Tension d'alimentation positive.
Broche 4 (V-) : Tension d'alimentation négative.
Amplificateur 1 (Gauche) : Sortie en broche 1, Entrée inverseuse (-) en broche 2, Entrée non-inverseuse (+) en broche 3.
Amplificateur 2 (Droite) : Sortie en broche 7, Entrée inverseuse (-) en broche 6, Entrée non-inverseuse (+) en broche 5.
Le diagnostic d'un canal audio en panne (Offset ou coupure) :
Si l'une des voies de votre équipement stéréo d'époque présente de la distorsion, un volume très faible ou un silence complet :
Mesure de l'offset en sortie (Broches 1 et 7) : En l'absence de signal audio à l'entrée, mesurez la tension continue présente sur les broches de sortie (1 et 7) par rapport à la masse. Cette tension doit être quasi nulle (quelques millivolts au maximum). Si vous mesurez une tension continue importante qui se rapproche du rail positif (+15V) ou négatif (-15V), la puce est interne endommagée et doit être remplacée.
Vérification de l'intégrité de l'alimentation : Assurez-vous d'avoir un signal stable et exempt de bruit de secteur (50 Hz / 100 Hz) sur les broches d'alimentation (8 et 4). Les condensateurs de filtrage d'alimentation de cette génération ont tendance à fuir ou perdre leur capacité avec le temps. Si l'alimentation n'est pas parfaitement symétrique et propre, le BA15218 ne pourra pas fonctionner dans sa plage linéaire optimale.
Le cas du sifflement haute fréquence (Instabilité) :
Le BA15218 étant un circuit rapide (10 MHz), il peut parfois entrer en auto-oscillation si le circuit imprimé d'époque ou les condensateurs de découplage locaux sont fatigués.
Solution d'atelier : Soudez un petit condensateur céramique de 100 nF d'excellente qualité directement entre la broche 8 (V+) et la broche 4 (V-) au plus près du corps du circuit intégré. Cela élimine la majorité des bruits d'alimentation et stabilise le comportement des deux amplificateurs internes.
Précautions de soudage et de montage :
Afin de ne pas soumettre ce silicium vintage d'époque à la chaleur directe d'un fer à souder et de vous simplifier la vie pour de futures mesures à l'établi, installez obligatoirement un support tulipe de précision DIP8 de haute qualité lors de votre réparation.
Soudez le support vide à l'aide d'un fer réglé à 310 degrés Celsius maximum, utilisez de la soudure plomb-étain classique pour respecter le standard de fabrication d'époque, puis insérez délicatement le BA15218 à froid une fois le circuit entièrement refroidi.
