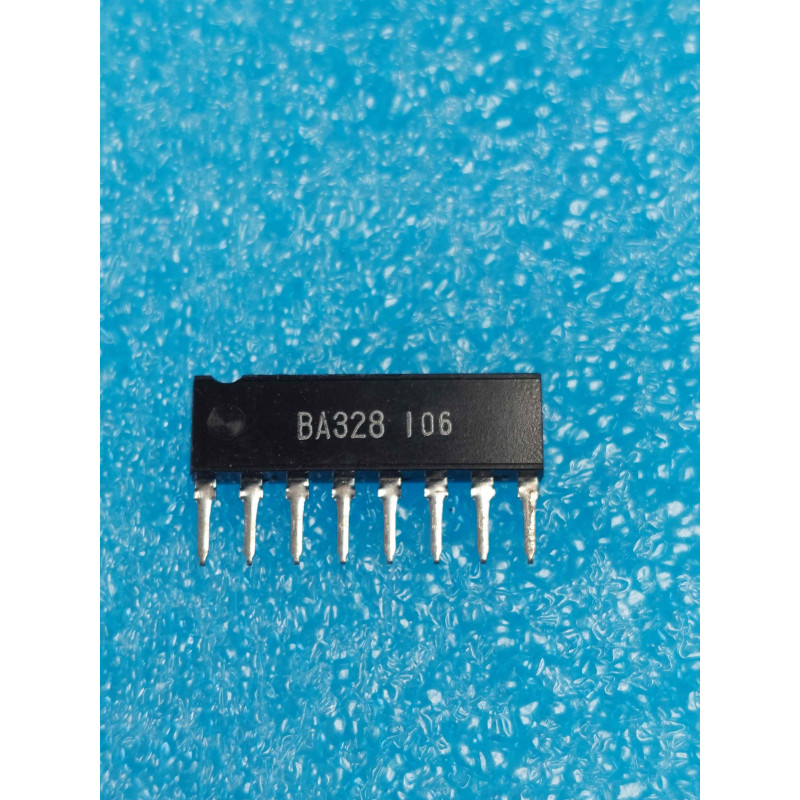

Le BA328 est un circuit intégré analogique double, conçu et produit dans la première moitié des années 80 par le constructeur japonais Rohm Co., Ltd. Pour répondre aux contraintes d'implantation sur les platines audio haute fidélité d'époque, il adopte un format vertical compact en boîtier SIP8 (Single In-line Package à 8 broches alignées verticalement), une configuration linéaire qui optimise l'espace au sol et simplifie le tracé des pistes par rapport aux boîtiers horizontaux classiques.
Ce composant d'architecture bipolaire linéaire est un double préamplificateur stéréo de haute précision à faible bruit (Dual Audio Pre-amplifier). Dans les écosystèmes techniques de l'âge d'or de la Hi-Fi et de l'électronique embarquée japonaise (notamment sur les platines cassettes de salon, les autoradios stéréo de grande marque, les platines vinyles et les magnétophones portables complexes), le BA328 est spécifiquement choisi pour sa capacité à élever proprement le niveau des signaux de très faible amplitude (cellules phono, têtes de lecture magnétiques) avant leur envoi vers les sections de contrôle de tonalité et de puissance. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer la dynamique sonore native et la signature acoustique d'origine de ces appareils vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des déséquilibres de canaux (Le piège du canal asymétrique) : Si l'un des canaux stéréo présente un niveau de distorsion harmonique sévère, un souffle important de type "chute d'eau", ou reste totalement muet alors que l'autre canal fonctionne parfaitement, le BA328 ou son alimentation locale est en défaut. Méthode d'atelier : Injectez un signal sinusoïdal propre de 1 kHz à très faible amplitude (quelques millivolts) sur les entrées. Utilisez un oscilloscope double trace pour comparer la symétrie, la phase et l'amplitude des signaux sur les broches de sortie respectives afin de localiser la rupture de gain.
Le piège des condensateurs chimiques de filtrage et de liaison : Le BA328 dépend étroitement de condensateurs externes de découplage pour fixer sa tension de référence interne et bloquer les composantes continues (DC) sur le chemin audio. Avec les décennies, les petits condensateurs chimiques miniatures d'époque (souvent de 1 µF à 4,7 µF) sèchent ou développent une fuite électrique. Cela sature les transistors internes du circuit intégré, générant une distorsion majeure ou des bruits de craquement à la mise sous tension. Règle absolue : Remplacez systématiquement ces condensateurs électrolytiques par des modèles neufs de grade audio à faible fuite avant d'insérer votre puce NOS neuve.
Précautions mécaniques de brasage sur le format vertical SIP8 : Les boîtiers SIP à 8 broches subissent un effet de levier mécanique important en cas de manipulation brutale. Les circuits imprimés d'époque en bakélite brune simple face supportent très mal la chaleur prolongée, et les pastilles de cuivre fines disposées en ligne ont tendance à se décoller immédiatement. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine pour vider les 8 trous proprement. Conseil Pro : Pour isoler totalement la puce NOS neuve du stress thermique du fer à souder et faciliter de futures mesures de signaux directs sur table, coupez une section de 8 broches dans une barrette de support tulipe femelle au pas standard de 2,54 mm et soudez-la sur la carte.
