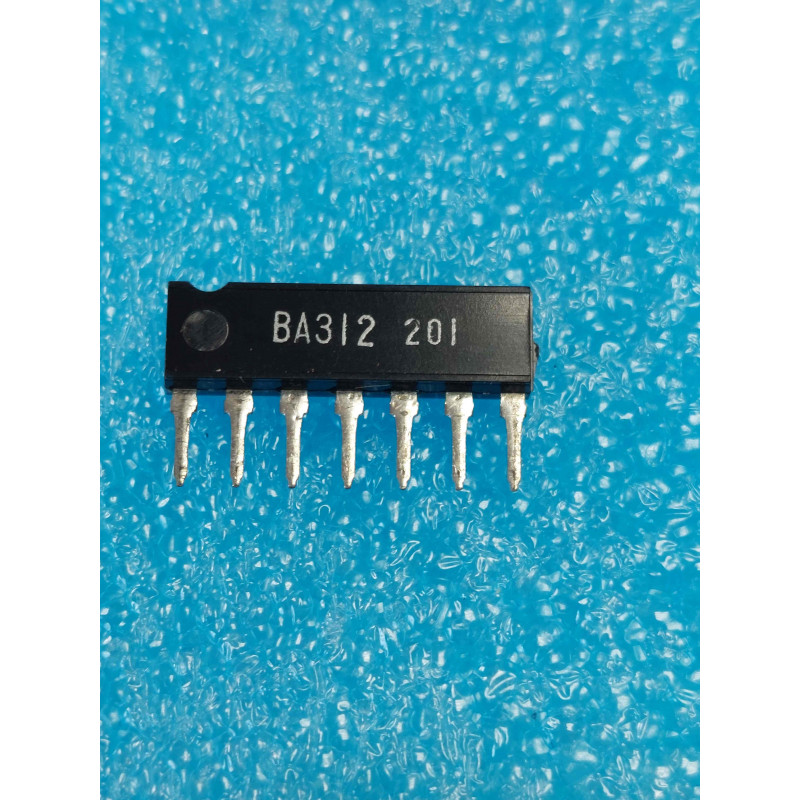

Le BA312 est un circuit intégré analogique spécialisé, conçu et fabriqué au début des années 80 par le constructeur japonais Rohm Co., Ltd. Conçu pour répondre aux exigences de compacité et d'immunité aux parasites des architectures audio de l'époque, il adopte un format vertical classique en boîtier SIP7 (Single In-line Package à 7 broches alignées verticalement).
Ce composant d'architecture bipolaire linéaire est un double préamplificateur de signal à faible bruit (Dual Low-Noise Pre-amplifier). Dans l'électronique grand public de l'âge d'or japonais (notamment sur les platines cassettes de salon, les autoradios stéréo, les boombox et les préamplificateurs phono compacts), le BA312 est principalement utilisé pour élever le niveau des signaux de très faible amplitude issus des têtes de lecture magnétiques ou des cellules de lecture phono. Sa structure à haute intégration permet de traiter le signal audio avec un minimum de composants passifs périphériques tout en garantissant un excellent rapport signal/bruit. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer l'intégrité et la dynamique sonore natives de ces châssis vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des déséquilibres ou pertes de canaux (Le piège du son étouffé ou absent) : Si l'un des deux canaux stéréo présente un niveau de souffle excessif, une perte totale des hautes fréquences (aigus), ou reste complètement muet alors que l'autre canal fonctionne parfaitement, le BA312 fait partie des suspects clés. Méthode d'atelier : Injectez un signal sinusoïdal stable de 1 kHz à très faible amplitude (quelques millivolts) à l'entrée de chaque canal de la puce. Suivez la réponse à l'oscilloscope sur les broches de sortie respectives pour comparer le gain et la symétrie des deux circuits d'amplification internes.
Le piège des condensateurs chimiques de liaison et de découplage : Le BA312 dépend étroitement de condensateurs externes pour bloquer les tensions continues d'alimentation et stabiliser son point de fonctionnement. Avec l'âge, les petits condensateurs chimiques miniatures d'époque (souvent de 1 µF à 10 µF) sèchent, augmentent leur ESR, ou développent une fuite en courant continu (DC leak). Cela peut saturer les transistors internes du circuit intégré, provoquant une distorsion majeure ou des claquements intempestifs lors de la mise sous tension. Règle absolue d'atelier : Remplacez systématiquement ces condensateurs électrolytiques périphériques par des modèles neufs de grade audio à faible bruit avant de mettre sous tension votre composant NOS neuf.
Précautions mécaniques de pose sur le format vertical SIP7 : Les boîtiers verticaux SIP à 7 broches sont particulièrement exposés aux contraintes mécaniques d'effet de levier. Sur les cartes mères japonaises vintage en bakélite brune simple face, les pastilles de cuivre fines se décollent très facilement sous l'action d'une chaleur prolongée. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine pour vider les 7 trous proprement sans forcer sur les pistes. Conseil Pro : Pour protéger définitivement le silicium d'époque du stress thermique de la brasure et grandement faciliter d'éventuels relevés de signaux ultérieurs sur table, installez une section de 7 broches découpée dans une barrette de support tulipe femelle au pas standard de 2,54 mm.
