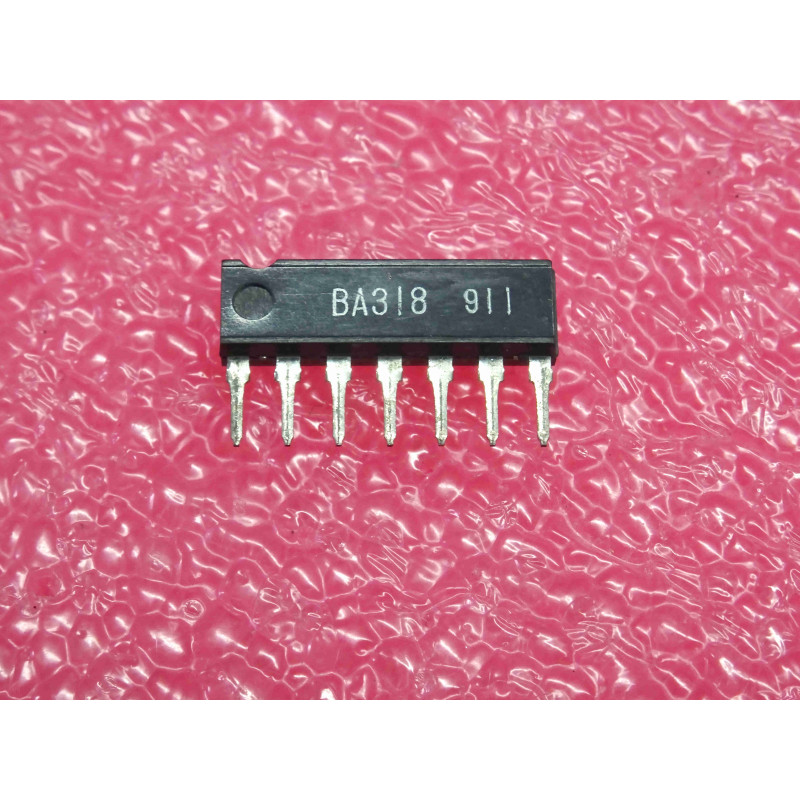

Le BA318 de Rohm Semiconductor est un amplificateur opérationnel simple, conçu pour des applications audio et de traitement de signal général. Il se distingue par son boîtier SIL-7 (Single In-Line), très utilisé dans les montages compacts ou les châssis nécessitant une insertion verticale.
Note technique :
Architecture : Il s'agit d'un amplificateur opérationnel standard optimisé pour la stabilité et la linéarité. Sa configuration en boîtier SIL-7 permet un gain d'espace sur le circuit imprimé par rapport aux boîtiers DIP classiques.
Applications : Couramment utilisé dans les préamplificateurs audio, les filtres actifs ou les comparateurs de tension dans l'électronique grand public des années 80 et 90.
Conseils Pro :
Découplage : Comme tout amplificateur opérationnel, il est sensible au bruit d'alimentation. Un condensateur de 100 nF (céramique) entre la broche d'alimentation VCC et la masse, situé au plus proche du boîtier, est fortement recommandé pour éviter toute oscillation indésirable.
Gestion du boîtier SIL : Le boîtier SIL-7 est fragile. Lors de l'insertion dans votre PCB, assurez-vous de ne pas appliquer de contrainte mécanique latérale sur les broches, car le corps plastique pourrait se fissurer au niveau de la base des pattes.
Maintenance (NOS) : Ce composant est fréquent dans les systèmes audio vintage (autoradios, chaînes Hi-Fi compactes). Si vous constatez une saturation du signal ou une distorsion anormale sur un canal, vérifiez d'abord les tensions d'alimentation du BA318. Si les tensions sont correctes mais que la sortie est bloquée à VCC ou à la masse, le composant est probablement défaillant.
