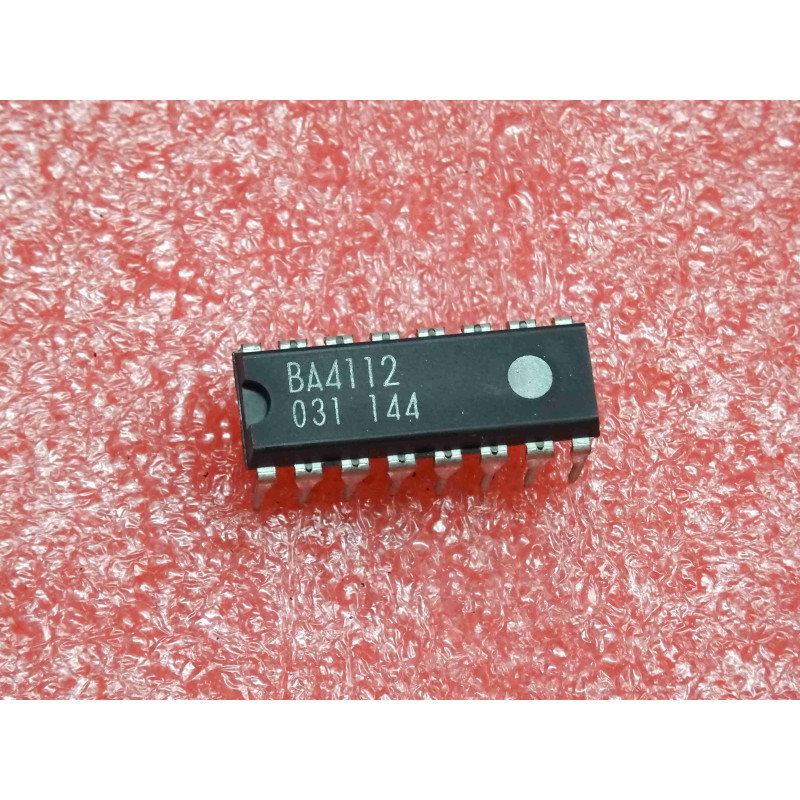

Le BA4112 (de Rohm) est un circuit intégré spécialisé conçu pour le traitement du signal en fréquence intermédiaire (IF) dans les équipements de communication radio utilisant la modulation de fréquence (FM) à bande étroite. Il regroupe les fonctions essentielles à la réception, assurant une haute sélectivité et une excellente détection de signal, même dans des environnements radio encombrés.
Note technique :
Système Intégré : Ce CI intègre typiquement un amplificateur limiteur, un discriminateur (détecteur de quadrature) et une sortie audio pré-amplifiée. Il est conçu pour convertir le signal IF brut provenant du mélangeur RF en un signal audio exploitable.
Bande étroite (Narrow-band) : Optimisé pour les espacements de canaux radio étroits (communs dans les talkies-walkies ou les systèmes de communication professionnelle), il offre une réjection des signaux adjacents très efficace.
Linéarité : Le circuit de détection est calibré pour offrir une distorsion minimale lors de la conversion FM vers audio, essentielle pour la clarté de la voix dans les systèmes de communication.
Conseils Pro :
Alignement du discriminateur : Le bon fonctionnement du BA4112 repose sur l'alignement précis du circuit de quadrature (souvent une bobine accordée ou un filtre céramique externe). Si la réception est déformée ou présente un fort niveau de bruit de fond, cet élément est le premier à inspecter.
Découplage haute fréquence : Étant donné qu'il traite des fréquences IF (souvent 455 kHz ou 10,7 MHz), un routage soigné avec des condensateurs de découplage au plus près des broches d'alimentation est obligatoire pour éviter l'auto-oscillation.
Maintenance :
Signal silencieux : Si aucun signal n'est reçu, vérifiez d'abord la tension sur la broche de sortie audio. Si elle est bloquée à une tension continue (VCC/2 ou VCC), le discriminateur interne est peut-être désaccordé.
Dérive thermique : Les anciens systèmes FM peuvent souffrir de dérive de fréquence avec l'âge. Si vous perdez la réception à chaud, vérifiez la stabilité de l'oscillateur local (LO) externe avant de mettre en cause le BA4112.
Composants passifs : Les condensateurs électrolytiques de filtrage sur la ligne audio sont des composants d'usure classiques ; remplacez-les en priorité lors d'une restauration.
