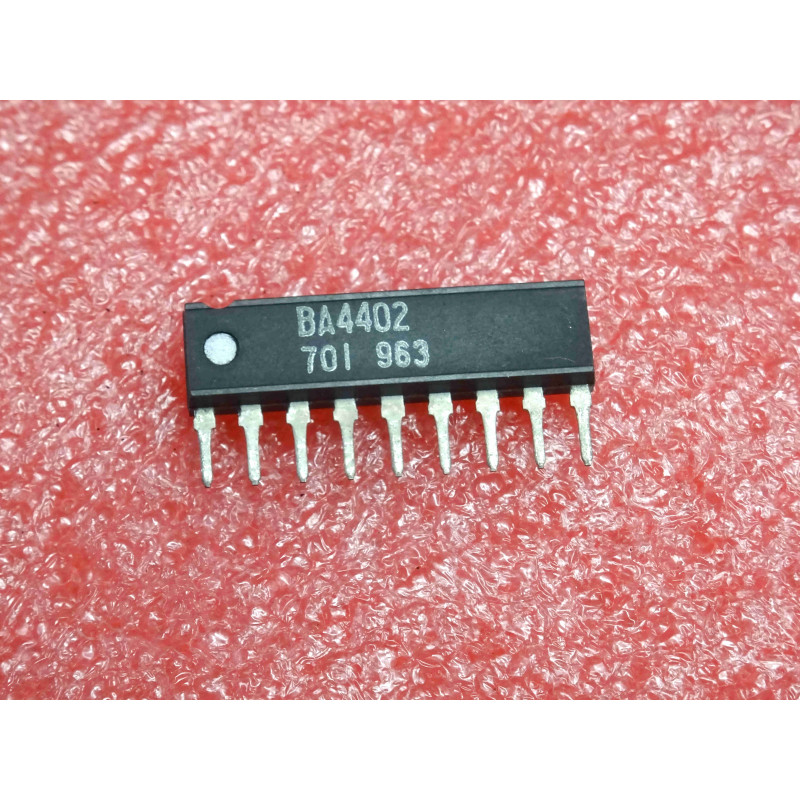

Le BA4402 (de Rohm) est un circuit intégré dédié au "Front-End" FM, c'est-à-dire l'étage d'entrée de haute qualité d'un récepteur radio. Il intègre un amplificateur RF, un oscillateur local et un mélangeur, permettant de convertir le signal radio reçu en une fréquence intermédiaire (FI) exploitable par l'étage suivant.
Note technique :
Fonctionnement : Le BA4402 prend en charge les signaux FM de la bande 88-108 MHz, les amplifie, puis les mélange avec le signal d'un oscillateur local (géré par un circuit accordé externe) pour générer une fréquence intermédiaire stable (généralement 10,7 MHz).
Intégration : Ce composant remplace plusieurs transistors discrets autrefois nécessaires pour obtenir une sensibilité suffisante, réduisant ainsi la taille du circuit et les risques de couplage parasite.
Format SIP-9 : Le boîtier en ligne simple à 9 broches facilite le positionnement du composant à proximité immédiate de l'antenne et des bobines d'accord sur le circuit imprimé, ce qui est crucial pour les performances RF.
Conseils Pro :
Circuit d'accord : Les performances de ce composant sont indissociables de la qualité des bobines et des condensateurs variables (CV) utilisés pour l'accord en entrée. Utilisez des composants de haute précision pour maintenir une bonne sélectivité.
Blindage : Étant donné qu'il s'agit d'un étage RF à gain élevé, le BA4402 est sensible aux interférences. Un blindage métallique autour de la zone du front-end est recommandé pour éviter que le signal ne soit pollué par des fréquences parasites.
Maintenance :
Sourdine totale : Si la radio ne reçoit absolument aucune station, vérifiez la tension sur la broche d'alimentation et le bon fonctionnement de l'oscillateur local. Vous pouvez vérifier l'activité de l'oscillateur avec une sonde d'oscilloscope haute impédance (attention à ne pas charger le circuit).
Sensibilité dégradée : Si la radio ne capte que les stations très puissantes, inspectez les soudures des bobines d'entrée (RF) ; une soudure oxydée ou un noyau de bobine déplacé peuvent désaccorder complètement l'entrée.
Composants passifs : Les condensateurs de couplage céramiques proches des broches RF doivent être de type "NP0" ou "COG" pour assurer une stabilité thermique parfaite ; si vous remplacez ces composants, ne mettez jamais de condensateurs standards.
