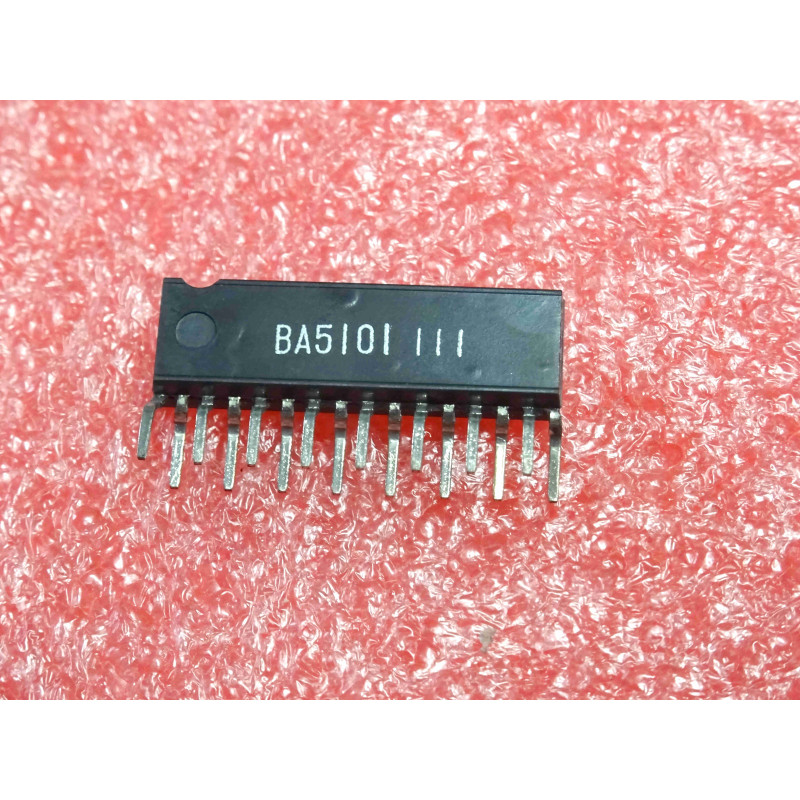

Le BA5101 (de Rohm Semiconductor) est un circuit intégré spécialisé conçu pour les magnétophones et les systèmes audio analogiques. Il assure les fonctions critiques d'amplification avec une gestion automatique du niveau d'enregistrement (ALC).
Note technique :
Switchless Recording/Playback : Ce composant permet de basculer entre les modes enregistrement et lecture sans nécessiter de commutateur mécanique complexe sur le chemin du signal audio. Cela réduit les risques de mauvais contacts, de bruits de commutation (pop) et prolonge la durée de vie de l'appareil.
ALC (Automatic Level Control) : Le circuit ALC ajuste automatiquement le gain d'enregistrement pour éviter la saturation (distorsion) lors de signaux d'entrée trop forts, garantissant un enregistrement optimal quel que soit le volume de la source.
Intégration : Il contient les étages d'amplification nécessaires pour le microphone (préampli) et pour la tête de lecture, ce qui en fait une solution très compacte pour les appareils portables.
Conseils Pro :
Application : Ce CI est typique des platines cassettes portables, des dictaphones et des systèmes de répondeurs téléphoniques analogiques.
Découplage Audio : Comme tout composant audio analogique, le filtrage de l'alimentation est primordial. Utilisez des condensateurs de filtrage de haute qualité sur la broche d'alimentation pour éviter que les parasites numériques ou moteur ne se propagent dans le signal audio.
Maintenance (NOS) : Si vous restaurez un appareil vintage et que vous n'avez pas de signal de lecture ou d'enregistrement, vérifiez la tension sur les broches de contrôle de mode (Record/Playback). Une tension incorrecte empêchera le circuit de commuter correctement les étages internes. Si la commutation semble défectueuse, vérifiez également les condensateurs de couplage électrolytiques autour du CI : ils sont souvent à l'origine de pertes de signal dans les appareils de plus de 20 ans.
