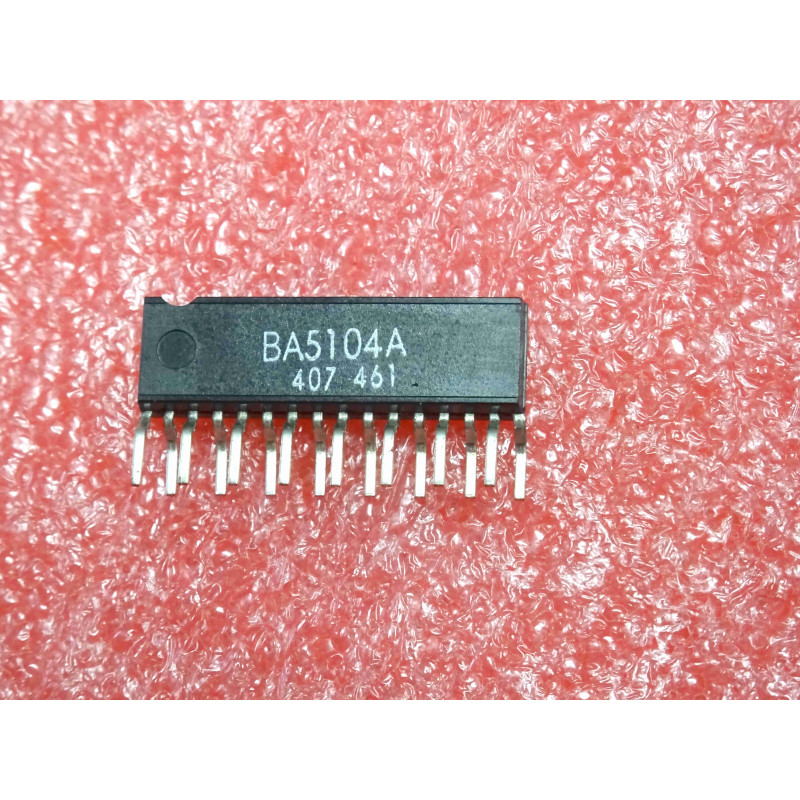

Le BA5104A (de Rohm Semiconductor) est une version optimisée du circuit d'amplification audio analogique. Conçu pour le traitement du signal dans les systèmes de type magnétophone, il gère de manière intégrée les fonctions d'enregistrement et de lecture avec une commutation électronique, éliminant le besoin de commutateurs mécaniques à haute complexité.
Note technique :
Commutation Électronique (Switchless) : Le BA5104A utilise des transistors internes pour rediriger les chemins du signal audio entre la tête de lecture/enregistrement et les étages d'amplification. Cela garantit une fiabilité accrue et une meilleure immunité aux oxydations de contacts, contrairement aux commutateurs mécaniques traditionnels qui finissent par créer des faux contacts (crachements).
Gestion du signal : Ce composant est optimisé pour les niveaux de signal faibles typiques des têtes magnétiques et assure une adaptation d'impédance précise pour minimiser la distorsion.
Architecture 16-SQP : Ce format de boîtier très compact ("Shrink") est idéal pour les équipements portables et les designs à haute densité où l'espace sur le PCB est limité.
Conseils Pro :
Intégration : Ce composant est souvent couplé à un circuit de gestion de moteur ou un système ALC (Automatic Level Control) externe. Assurez-vous que les tensions de polarisation (Bias) pour la tête d'enregistrement sont correctement ajustées selon les préconisations du constructeur de l'appareil.
Maintenance (NOS) : Dans le cadre de la restauration d'appareils audio anciens, si le signal de lecture est sourd ou très atténué, vérifiez en priorité les condensateurs de découplage situés en amont de l'entrée tête. Si la commutation ne s'effectue pas, contrôlez la broche de commande de mode (Record/Playback) : une tension résiduelle peut bloquer le CI dans un état hybride.
Sensibilité ESD : Malgré sa robustesse, manipulez le boîtier SQP avec précaution, car ses broches fines sont fragiles et sensibles aux décharges électrostatiques lors du soudage.
