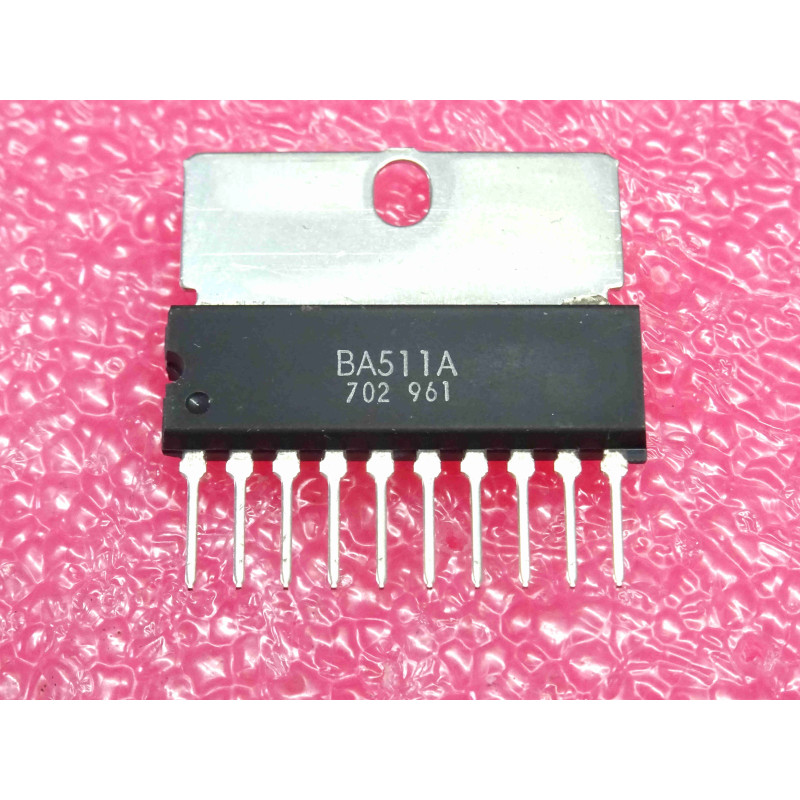

Le BA511A de Rohm Semiconductor est un amplificateur de puissance audio monolithique à canal unique. Conçu pour délivrer jusqu'à 4,5 W de puissance sous une charge de 4 ohms, ce composant est une solution robuste et compacte, souvent retrouvée dans l'électronique grand public de l'ère analogique.
Note technique :
Puissance et Charge : Il est optimisé pour une charge de 4 ohms, délivrant 4,5 W, ce qui le rend idéal pour des petits haut-parleurs de monitoring ou des systèmes de communication.
Compatibilité : Ce circuit est compatible en termes de brochage (pin-compatible) avec les références BA532 et BA521, et présente des caractéristiques similaires au NTE1165.
Protection : Comme la plupart des amplificateurs Rohm de cette génération, il intègre des circuits internes de protection contre les surchauffes et les courts-circuits en sortie.
Conseils Pro :
Dissipation Thermique : À 4,5 W, ce composant chauffe significativement. Il est impératif de le monter avec un dissipateur thermique adapté sur la languette métallique (le cas échéant) ou de s'assurer qu'il est correctement ventilé pour éviter une mise en sécurité thermique prématurée.
Condensateurs de liaison : Utilisez des condensateurs de haute qualité en entrée et en sortie de couplage. Le choix de la valeur du condensateur de sortie est critique pour conserver une bonne réponse dans les basses fréquences.
Maintenance (NOS) : Très utilisé dans les radios portables et les systèmes d'interphone. Si vous avez une absence totale de son en sortie alors que l'étage de pré-amplification fonctionne, vérifiez d'abord la tension d'alimentation sur la broche VCC et l'intégrité du haut-parleur. Si ces éléments sont OK, le BA511A est probablement HS suite à une surchauffe prolongée.
