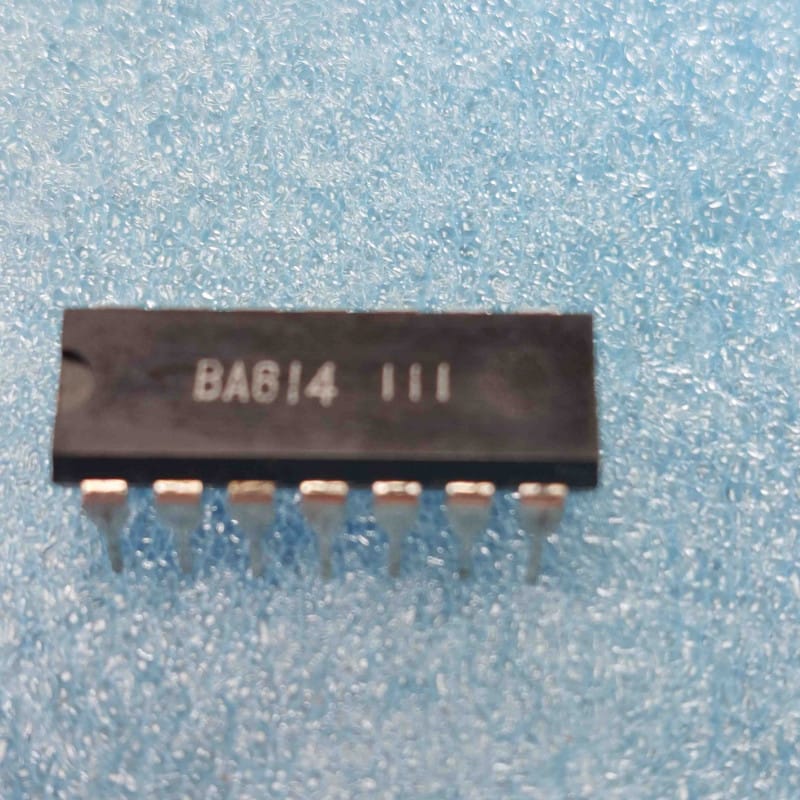

Le BA614 (ou BA 614) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Logé dans un boîtier standard DIP14 (14 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un pilote/contrôleur d'affichage de niveau à 5 LED (5-Point LED Driver).
Trônant fièrement dans les équipements audio et électroniques des années 80, ce circuit intégré gère l'allumage progressif de barregraphes (VU-mètres ou indicateurs de niveau de signal). On le retrouve massivement dans les indicateurs de niveau d'enregistrement de radiocassettes (boomboxes), les façades de récepteurs hi-fi, les égaliseurs graphiques d'époque et certains instruments de mesure.
Le BA614 convertit une tension analogique continue présente sur son entrée en un affichage visuel logarithmique ou linéaire sur une rampe de 5 diodes LED :
Cinq comparateurs internes de précision : Compare en permanence le signal d'entrée à une échelle de tensions de référence internes pour commuter l'allumage des LED de manière fluide et progressive.
Pilote de LED à courant constant : Le circuit intègre des sources de courant pour alimenter directement les LED. Cela élimine le besoin de souder 5 résistances de limitation externes de puissance sur votre carte, simplifiant le schéma d'époque.
Excellente sensibilité : Conçu pour fonctionner avec des signaux de faible amplitude, idéal pour s'interfacer directement après un étage de détection/redressement de signal audio.
Alimentation simple et flexible : Fonctionne de manière très stable sur une tension d'alimentation simple allant de +5,0 Volts à +16,0 Volts continus.
Le diagnostic d'un VU-mètre inerte (Toutes les LED restent éteintes) :
Si le barregraphe de votre appareil d'époque ne réagit plus aux variations de volume :
La présence du signal redressé : Le BA614 ne traite pas directement le signal audio alternatif (AC). Il requiert une tension continue (DC) variable à son entrée. Vérifiez à l'oscilloscope ou au multimètre que la diode de détection et le condensateur de filtrage placés juste avant la broche d'entrée du BA614 font bien leur travail. Si la diode d'époque est coupée, la tension sur l'entrée restera à 0V.
Vérification de la tension de référence : Le circuit génère en interne une échelle de comparaison. Si la tension d'alimentation globale (VCC) est trop basse ou bruitée, les seuils de basculement des comparateurs seront faussés ou inactifs.
Le piège d'une LED brûlée dans la chaîne :
Sur certains montages de cette génération, les LED sont câblées en série ou partagent un bus commun très serré.
Astuce d'atelier : Avant de remplacer le BA614, utilisez le mode "Test Diode" de votre multimètre pour tester individuellement les 5 LED d'époque sur la façade de l'appareil. Une seule LED défaillante ou dessoudée peut bloquer l'affichage ou fausser la perception visuelle de la rampe de niveau.
Précautions de montage d'époque :
Pour préserver les pistes de cuivre de vos circuits imprimés vintages (souvent très fragiles sur les cartes d'affichage simple face de cette époque), utilisez systématiquement un support tulipe de précision DIP14 de haute qualité lors de votre réparation.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum en utilisant de la soudure plomb-étain traditionnelle. Laissez refroidir la platine, nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le BA614 à froid.
