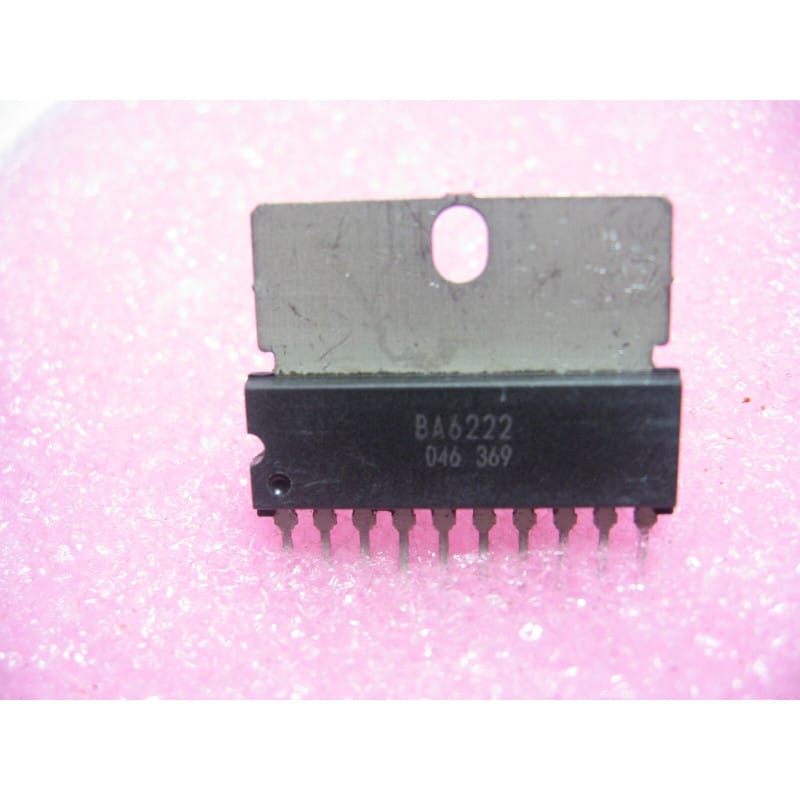

Le BA6222 (fabriqué par la marque historique japonaise Rohm) est un circuit intégré monolithique d'époque fonctionnant comme pilote de moteur continu réversible (Reversible Motor Driver), capable de délivrer un courant de sortie maximal de 2,2 A (Iout max). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier vertical à une seule rangée de 10 broches (SIP-10 ou HSIP10 avec ailette métallique de refroidissement).
Ce circuit très robuste est conçu pour contrôler le sens de rotation (marche avant, marche arrière), l'arrêt et le freinage rapide d'un moteur à courant continu à l'aide de signaux logiques de commande simples. Grâce à sa haute capacité en courant ($2,2\text{ A}$ en pointe) et sa protection thermique intégrée, il a été massivement utilisé dans les mécanismes de chargement et d'entraînement des magnétoscopes (VCR), les platines cassettes haut de gamme, les lecteurs de CD/DVD d'époque (moteurs de tiroir et de tracking) ainsi que dans la robotique et les automates des années 80 et 90.
Courant de Sortie Élevé (2,2 A max) : Idéal pour piloter des moteurs d'entraînement mécanique exigeant un fort couple de démarrage ou faisant face à des charges variables.
4 Modes de Fonctionnement : Permet d'assurer les fonctions de Rotation Horaire (Forward), Rotation Anti-horaire (Reverse), Freinage électronique (Brake) et Arrêt (Standby) par simple combinaison de niveaux logiques d'entrée.
Boîtier SIP-10 avec Dissipateur : Son format vertical facilite l'intégration tout en assurant une dissipation thermique efficace vers la carte ou via un radiateur externe pour supporter les courants élevés.
Le diagnostic classique "Moteur bloqué, absence de rotation dans un sens ou surchauffe immédiate" :
Moteur inerte malgré les commandes logiques : Mesurez les tensions sur les broches d'entrée logique de contrôle du BA6222. Si les signaux logiques basculent correctement (0V / 5V) mais que les sorties de puissance connectées au moteur restent à un niveau nul, le pont en H interne est défaillant. Cela se produit fréquemment si le moteur s'est bloqué mécaniquement par le passé, provoquant un appel de courant prolongé au-delà des limites du composant. Son remplacement par ce circuit NOS d'origine Rohm résout la panne.
Vérification de la tension d'alimentation de puissance (VCC) : Le BA6222 utilise généralement deux rails d'alimentation : un pour la logique interne et un autre pour la puissance du moteur. Si le moteur manque cruellement de couple ou ne tourne pas, assurez-vous que la tension d'alimentation de puissance arrive correctement sur la broche dédiée.
Comportement asymétrique (Le moteur ne tourne que dans un seul sens) : Si le moteur fonctionne parfaitement en marche avant mais reste inerte ou freine en marche arrière, l'une des branches du pont en H interne du BA6222 est détruite.
Précautions de manipulation et de montage :
Gestion de la chaleur : En raison du courant important ($2,2\text{ A}$ max) transitant par le circuit, veillez à nettoyer l'ancienne zone de contact thermique sur le circuit imprimé. Si le BA6222 d'origine était clipsé ou vissé à un radiateur ou à une lèvre métallique du châssis, appliquez une fine couche de graisse thermique silicone neuve avant de remonter le nouveau composant.
Soudage soigné des broches de puissance : Pour éviter de fragiliser les pistes de puissance en cuivre de votre carte d'époque, dessoudez l'ancien composant avec précaution. Soudez le nouveau BA6222 à l'aide d'un fer propre réglé à 300°C maximum en réalisant des soudures franches et rapides. Nettoyez parfaitement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux.
