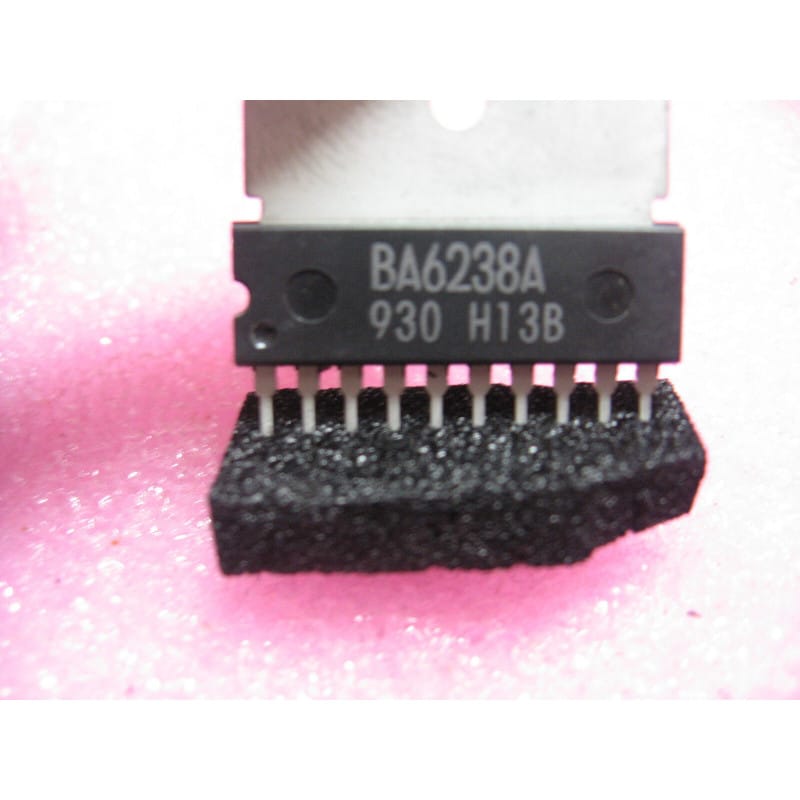

Le BA6238A (marqué BA6238A avec le logo officiel de Rohm Semiconductor) est un circuit intégré monolithique analogique d'époque conçu pour le contrôle de moteurs à courant continu (DC). Ce composant adopte un format vertical de puissance à rangée unique de type SIP10 / HSIP10 (Single In-line Package, 10 broches verticales, doté d'une semelle ou languette métallique supérieure percée d'un trou central pour le couplage thermique direct sur radiateur).
Le préfixe BA l'inscrit dans la famille des circuits intégrés analogiques d'origine japonaise développés par Rohm, réputés pour leur intégration et leur fiabilité dans la gestion de puissance de petits mécanismes.
Le BA6238A est un driver / pilote de moteur réversible de puissance avec diode de roue libre intégrée (Reversible Motor Driver IC, d'origine Rohm, boîtier SIP10).
Ce composant d'époque est un pont en H intégré capable de piloter un moteur électrique à courant continu bidirectionnel (marche avant, marche arrière, freinage électronique et arrêt libre). Son architecture interne est conçue pour supporter un courant de sortie continu de 1,6 Ampères (jusqu'à 4,1 Ampères en pointe au démarrage ou au blocage), ce qui en fait un composant extrêmement robuste pour sa taille. Le circuit intègre des entrées logiques compatibles TTL/CMOS pour commander directement le sens de rotation depuis un microcontrôleur ou une logique câblée. De plus, il possède des diodes de protection internes pour absorber les surtensions inductives (back-EMF) générées par les enroulements du moteur à chaque coupure, ainsi qu'une protection thermique intégrée.
On retrouve massivement ce circuit au cœur des mécanismes de chargement et d'entraînement des magnétoscopes (VCR d'époque pour le moteur de cabestan ou de chargement de bande), des lecteurs de CD/LaserDisc de salon, des platines cassettes automatiques (mécanisme de came d'ouverture de porte), et de certains jouets ou petits automates des années 80 et 90. Proposé en qualité New Old Stock (NOS), ce circuit d'origine Rohm est une pièce d'établi essentielle pour redonner vie aux servomoteurs et mécanismes de précision de vos appareils de collection.
Le diagnostic du moteur inerte, brûlant ou bloqué (Le contrôle des tensions d'alimentation et logique) : C'est la manipulation prioritaire à l'établi sur les mécanismes de précision équipés du BA6238A. Si le moteur ne tourne plus alors qu'il est fonctionnel (testé indépendamment sur une alimentation externe), ciblez la puce. Méthode d'atelier : Circuit sous tension, vérifiez d'abord la présence des deux alimentations : la tension logique d'époque sur la broche 1 (V_CC1, généralement stable à +5V) et la tension de puissance du moteur sur la broche 10 (V_CC2, souvent comprise entre +9V et +15V). Si les alimentations sont présentes, contrôlez l'état des entrées logiques de commande IN1 (broche 7) et IN2 (broche 8) lors d'un ordre de mouvement. Si les signaux logiques changent d'état mais qu'aucune tension n'apparaît aux bornes du moteur sur les sorties OUT1 (broche 2) et OUT2 (broche 9), l'étage de puissance de la puce a grillé en court-circuit ou en circuit ouvert. Remplacez le circuit intégré par votre exemplaire d'origine Rohm.
La table de vérité logique d'atelier : Pour tester la logique de commande externe ou injecter manuellement des signaux de test sur les broches d'entrée (IN1 / IN2) avec un petit fil d'essai relié au +5V, utilisez cette référence logique :
IN1 = Bas (0) | IN2 = Bas (0) : Arrêt libre (Standby - Haute Impédance).
IN1 = Haut (1) | IN2 = Bas (0) : Rotation dans un sens (OUT1 = Haut / OUT2 = Bas).
IN1 = Bas (0) | IN2 = Haut (1) : Rotation dans le sens inverse (OUT1 = Bas / OUT2 = Haut).
IN1 = Haut (1) | IN2 = Haut (1) : Freinage actif (OUT1 = Bas / OUT2 = Bas - Court-circuit des enroulements pour un arrêt net).
Montage sur dissipateur thermique obligatoire avant brasage : Même si le moteur d'origine ne consomme que quelques centaines de milliampères en régime établi, un blocage mécanique accidentel du tiroir ou de la came va faire grimper instantanément le courant au niveau du courant de blocage (proche des 4A). Sans radiateur, la puce se mettra en sécurité thermique ou détruira sa jonction en quelques secondes. Règle d'or d'atelier : Nettoyez parfaitement le radiateur d'origine de toute trace de pâte thermique séchée. Appliquez une fine pellicule de graisse thermique silicone neuve sur la languette métallique du BA6238A, vissez fermement le circuit intégré sur le radiateur de la platine mécanique, puis réalisez les brasures des 10 broches à l'étain propre (température du fer réglée à 310 degrés Celsius maximum). Nettoyez soigneusement le flux résiduel à l'alcool isopropylique.
