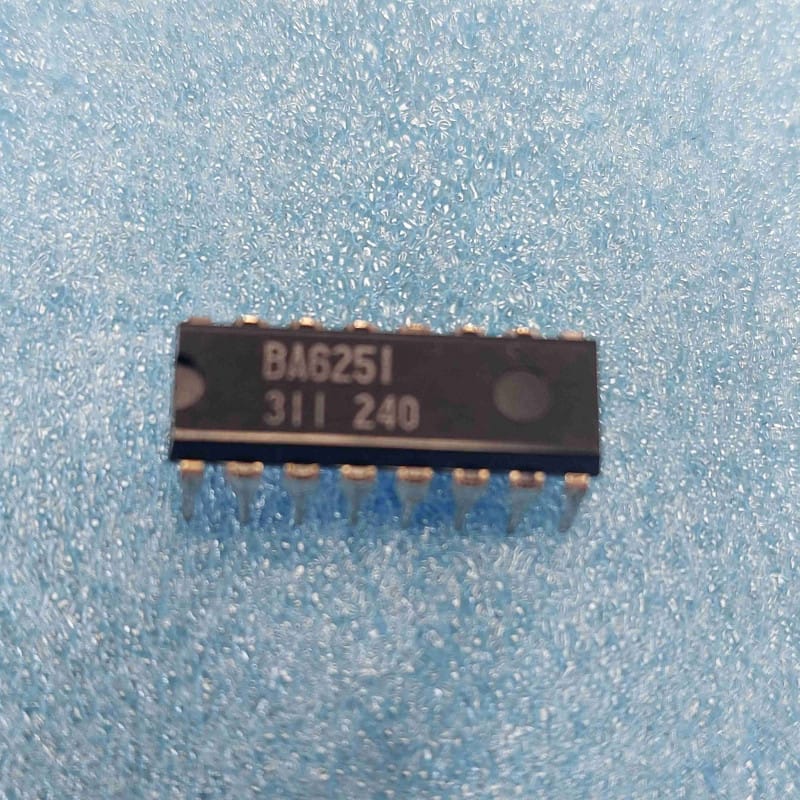

Le BA6251 (ou BA6251 sans suffixe) est un circuit intégré monolithique d'époque conçu par le fabricant japonais ROHM Semiconductor. Présenté dans un boîtier plastique standard traversant de type DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un contrôleur / driver de moteur DC réversible de précision.
On retrouve ce circuit d'interface de puissance principalement dans les mécanismes de précision d'appareils audio et vidéo haut de gamme des années 80 et 90. Il était massivement utilisé pour piloter les moteurs de chargement (loading), de tiroir ou de cabestan des platines CD/LD, des magnétoscopes (formats VHS et Betamax) et des platines cassettes à logique de commande électronique.
Contrôle logique complet : Gère les 4 modes de fonctionnement d'un moteur à courant continu : Marche avant (Forward), Marche arrière (Reverse), Freinage actif (Brake) et Arrêt (Stop) via des entrées de commande compatibles TTL.
Régulateur de vitesse / tension intégré : Dispose d'une broche de contrôle permettant d'ajuster ou de stabiliser la vitesse de rotation du moteur par variation de tension.
Protections intégrées : Intègre une diode de protection contre les pointes de tension inductives du moteur (force contre-électromotrice) et un circuit de coupure en cas de surchauffe thermique.
Le diagnostic classique "Le tiroir ne s'ouvre plus ou le moteur tourne fou dans un seul sens" :
Si le mécanisme associé reste totalement inerte, manque de couple ou refuse de changer de direction :
Vérification de l'alimentation de puissance (Vcc - généralement Pin 1 ou 16) : Mesurez la tension d'alimentation. Un affaissement de cette tension lors de la sollicitation du moteur indique un condensateur de filtrage fatigué ou un moteur qui consomme un courant excessif à cause d'une courroie durcie ou d'une graisse figée sur les engrenages.
Contrôle des signaux logiques d'entrée : À l'aide d'un multimètre ou d'une sonde logique, validez que les broches d'entrée de direction reçoivent bien les ordres logiques (0V ou 5V) du microcontrôleur de gestion de l'appareil. Si les entrées ne changent pas d'état, la panne se situe en amont (logique de commande ou capteurs de fin de course défectueux).
Mesure de tension aux bornes du moteur (Sorties) : En phase de commande, mesurez la tension directement sur les broches de sortie reliées au moteur. Si les tensions d'entrée logique sont correctes mais qu'aucune tension n'apparaît en sortie (ou si une sortie reste en permanence à la masse), l'un des transistors du pont en H interne de la puce a rendu l'âme.
Contrôle du condensateur de suppression de parasites : Un petit condensateur céramique d'époque (souvent soudé directement sur les bornes du moteur ou à proximité du BA6251) sert à absorber les parasites de commutation des balais du moteur. S'il s'est mis en court-circuit, il empêchera le moteur de tourner et fera chauffer anormalement le driver.
Précautions de remplacement :
Pour préserver les pistes en cuivre d'époque lors du remplacement et isoler la nouvelle puce de la chaleur du fer, installez systématiquement un support de précision tulipe DIP16 de qualité.
Avant de remettre l'appareil sous tension avec son nouveau circuit intégré, vérifiez toujours manuellement que la mécanique (engrenages, cames, tiroir) tourne librement et sans point dur, et remplacez les courroies d'époque détendues pour éviter de surcharger inutilement le nouveau composant.
