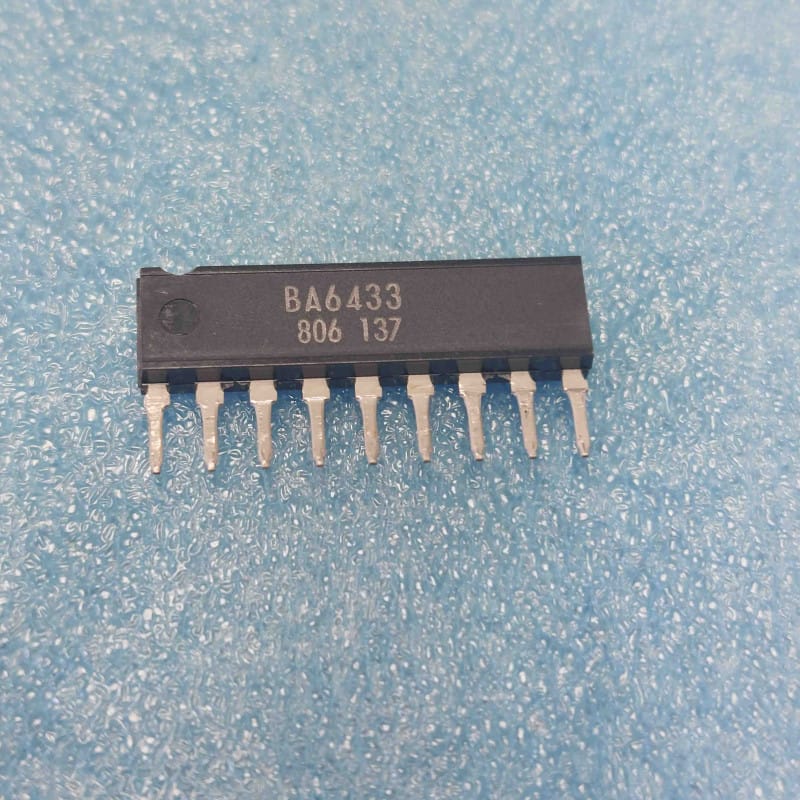

Le BA6433 est un circuit intégré monolithique d'époque conçu par le fabricant japonais ROHM Semiconductor. Présenté dans un format vertical compact à simple rangée de broches de type SIP9 (Single In-Line 9 broches), ce composant d'origine authentique et neuf de stock (NOS) est un contrôleur et driver de moteur DC réversible.
Il est conçu pour piloter de petits moteurs électriques à courant continu avec un contrôle de direction bidirectionnel. On retrouve très couramment ce boîtier vertical SIP9 dans les mécaniques d'appareils audio-visuels des années 80 et 90, notamment pour piloter les moteurs de chargement (loading) de cassettes, les moteurs de tiroir de lecteurs CD ou les moteurs d'éjection.
Contrôle bidirectionnel complet : Gère les quatre modes de fonctionnement indispensables d'un moteur DC : Marche avant (Forward), Marche arrière (Reverse), Freinage électronique actif (Brake) et Arrêt libre (Stop).
Format d'époque vertical SIP9 : Sa configuration en ligne à 9 broches offre un excellent gain de place sur le circuit imprimé par rapport aux boîtiers DIP classiques de puissance.
Sécurités intégrées : Comprend un circuit de protection contre la surchauffe (TSD - Thermal Shutdown) et des diodes de roue libre internes chargées d'absorber les retours de force contre-électromotrice (pics de tension inductifs) du moteur.
Le diagnostic classique "Le moteur force, saccade ou refuse de tourner dans un sens" :
Si le mécanisme de chargement ou de tiroir associé reste inerte ou manque cruellement de couple :
Contrôle des tensions d'alimentation (Vcc - généralement Pin 3 et Pin 7) : Ce type de driver sépare souvent l'alimentation logique de l'alimentation de puissance (moteur). Assurez-vous que les deux rails de tension (souvent 5V pour la commande et 9V à 12V pour la puissance) sont bien présents au niveau des broches du BA6433.
Mesure des signaux logiques d'entrée (Pin 1 et Pin 2) : Vérifiez à l'aide d'un multimètre ou d'un oscilloscope que les entrées de contrôle reçoivent bien les ordres logiques (0V ou 5V) du microcontrôleur d'origine lors de l'appui sur "Eject" ou "Play". Si aucune tension de commande n'arrive, inspectez les micro-contacts (switches) de fin de course ou l'état de la logique en amont.
Mesure différentielle aux bornes du moteur (Sorties Pin 8 et Pin 9) : Mesurez la tension de sortie directement sur les lignes reliées au moteur en phase de commande. Si les entrées logiques changent d'état mais qu'aucune tension n'apparaît aux bornes du moteur, l'un des transistors du pont en H interne de la puce d'origine est endommagé.
Contrôle de la mécanique : Une graisse d'époque complètement figée sur les engrenages ou une courroie détendue force le moteur à consommer un courant excessif. Cette surcharge peut mettre le BA6433 en protection thermique ou finir par détruire son étage de sortie.
Précautions de montage d'époque :
Les 9 broches alignées de ce boîtier vertical sont sensibles aux pliages répétés. Manipulez le composant de rechange avec soin lors de l'insertion.
Pour éviter tout stress thermique direct sur les circuits internes de la puce lors du brasage, soudez le composant rapidement à température modérée et nettoyez méticuleusement la zone avec de l'alcool isopropylique pur pour supprimer tout résidu de flux.
