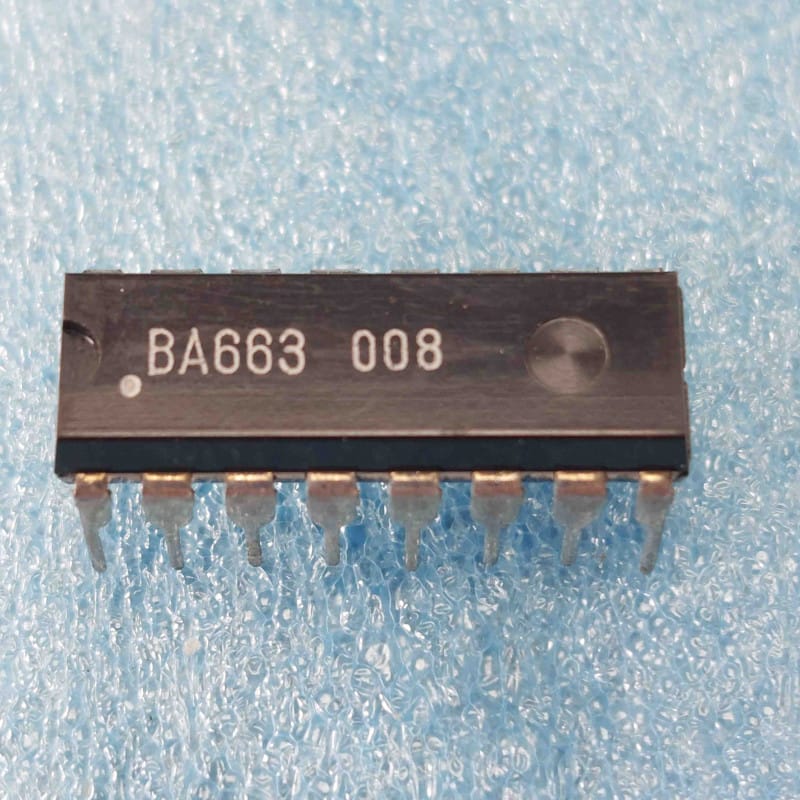

Le BA663 (ou BA 663) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Logé dans un boîtier standard DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un pilote d'affichage de niveau à 12 diodes LED (12-Point LED Driver).
Ce circuit intégré spécialisé des années 80 est une référence classique pour la conception de VU-mètres et de barregraphes analogiques à grande résolution visuelle. Contrairement aux versions plus simples à 5 points (comme le BA614), ses 12 seuils de commutation offrent une échelle de mesure beaucoup plus fine et précise. On le retrouve dans les indicateurs de niveau de signal haut de gamme de l'époque : platines cassettes hi-fi de salon, égaliseurs graphiques de précision, tables de mixage rétro et façades d'amplificateurs de puissance.
Le BA663 est conçu pour traduire une tension continue variable à son entrée en un affichage lumineux progressif et dynamique sur une rampe de 12 LED :
Douze comparateurs de précision internes : Intègre une chaîne de division de tension calibrée en usine, permettant d'activer successivement les 12 sorties de manière stable et parfaitement linéaire ou logarithmique (selon la configuration de câblage externe définie par le fabricant).
Pilote de LED à courant constant : Les sorties individuelles régulent le courant traversant chaque diode LED. Cela évite d'ajouter 12 résistances de limitation externes sur le circuit imprimé, limitant l'encombrement sur la carte et assurant une luminosité parfaitement uniforme de toutes les LED, même en cas de variation de la tension d'alimentation.
Large plage d'alimentation : Fonctionne de manière très fiable sur une plage d'alimentation simple continue allant généralement de +5,0 Volts à +16,0 Volts.
Faible rayonnement thermique : Sa gestion interne du courant constant permet de commuter les LED de façade sans provoquer d'échauffement excessif du silicium d'époque.
Le diagnostic d'une rampe d'affichage figée ou erratique :
Si le barregraphe à 12 LED de votre appareil d'époque reste totalement éteint, ou s'allume de façon désordonnée :
Le contrôle du signal DC d'entrée : Comme la majorité des pilotes d'affichage d'époque, le BA663 réagit exclusivement à une tension continue (DC). Le signal audio alternatif (AC) doit d'abord être redressé et l'enveloppe lissée par un circuit détecteur externe (généralement composé d'un amplificateur opérationnel, d'une diode de détection rapide et d'une constante de temps RC). Vérifiez à l'oscilloscope que cette tension continue variable arrive bien sur la broche d'entrée du BA663 lorsque de la musique est lue. Si le signal est absent ou reste bloqué à 0V en amont, la puce n'est pas en cause : inspectez l'étage de détection.
Le piège d'une LED défaillante ou d'un court-circuit : Les 12 LED sont souvent implantées sur une carte fille de façade très dense et soumise aux vibrations des boutons. Utilisez le mode "Test Diode" de votre multimètre pour tester individuellement les 12 LED d'époque. Si une LED est coupée ou présente des micro-soudures fissurées sur son circuit imprimé, la chaîne d'allumage peut être visuellement faussée.
La gestion du bruit d'alimentation induit :
En commutant jusqu'à 12 LED simultanément, le BA663 provoque de petites variations brusques de courant sur la ligne d'alimentation générale de l'appareil. Sur les circuits d'époque mal découplés, ces pointes de courant peuvent générer un léger "clic" audible ou un ronflement parasite dans les lignes audio sensibles adjacentes.
Solution d'atelier : Lors du remplacement, assurez-vous que le condensateur électrolytique de découplage de l'alimentation locale est en parfait état. Il est fortement recommandé d'ajouter un condensateur céramique de 100 nF soudé directement sous la carte entre la broche d'alimentation (VCC) et la broche de masse du BA663 pour absorber les transitoires de commutation à haute fréquence.
Précautions de montage d'époque :
Les circuits d'affichage d'époque, souvent simple face en bakélite, tolèrent très mal la surchauffe. Pour éviter de décoller les pistes de cuivre lors du dessoudage de l'ancien composant, utilisez une tresse à dessouder fine imprégnée de flux et agissez avec précaution.
Installez systématiquement un support tulipe de précision DIP16 de haute qualité pour accueillir votre composant neuf (NOS). Cela vous évitera d'exposer ce silicium historique d'origine Rohm à la chaleur directe d'un fer à souder et simplifiera d'éventuels diagnostics futurs.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum avec de la soudure plomb-étain traditionnelle, laissez refroidir l'ensemble, nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le BA663 à froid.
