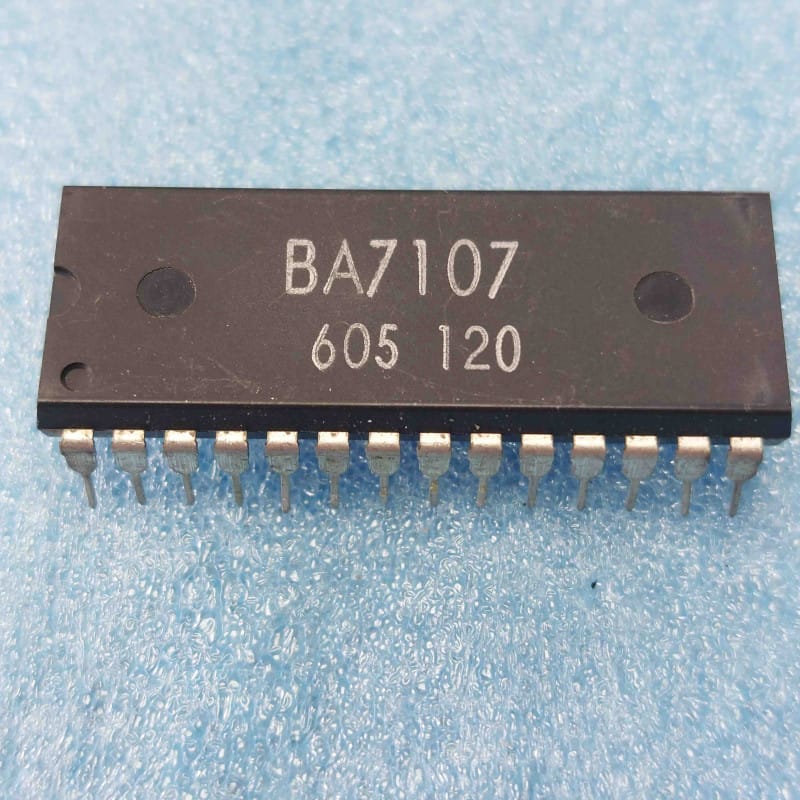

Le BA7107 est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Logé dans un boîtier large standard DIP28 (28 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un processeur complet de traitement du signal de chrominance SECAM destiné aux magnétoscopes au format VHS et aux caméscopes de cette génération.
Véritable joyau de l'ingénierie analogique vidéo des années 80 et 90, le BA7107 regroupe sur une seule puce l'intégralité des fonctions requises pour traiter la couleur sous le standard SECAM (historiquement utilisé en France et en Europe de l'Est). Il s'agit d'une pièce hautement spécialisée, indispensable pour la restauration, le dépannage et la remise en état des magnétoscopes de salon de grandes marques (JVC, Sony, Philips, Funai, Thompson, etc.).
Le BA7107 intègre deux blocs fonctionnels distincts et optimisés sur la même puce, l'un dédié à l'enregistrement (REC) et l'autre dédié à la lecture (PB) :
Système d'Enregistrement (REC) :
Un préamplificateur égaliseur d'enregistrement (REC EQ).
Un circuit diviseur par quatre.
Un amplificateur limiteur haute performance.
Un filtre actif "anti-cloche" (Anti-bell filter) pour conformer le signal aux exigences de modulation de la bande magnétique.
Une porte de synchronisation d'enregistrement (REC Sync Gate).
Système de Lecture (PB) :
Un préamplificateur égaliseur de lecture (PB EQ).
Un circuit multiplicateur par quatre (réalisé par deux multiplicateurs par deux successifs) pour restaurer la fréquence de la sous-porteuse SECAM.
Un amplificateur limiteur.
Un filtre de désaccentuation "cloche" (Bell filter).
Une porte de synchronisation de lecture (PB Sync Gate).
Fonctionnement basse tension : Alimenté sous une tension nominale stable de +5,0 Volts (plage de 4,5V à 5,5V), parfait pour limiter l'échauffement thermique au sein du magnétoscope.
Le diagnostic de la couleur SECAM absente (Image en Noir & Blanc) :
C'est la panne la plus fréquente sur les platines vidéo d'époque. Si votre magnétoscope restitue une image parfaitement nette en noir et blanc (le signal de luminance Y est fonctionnel) mais qu'aucune couleur n'apparaît à l'écran lors de la lecture d'une cassette SECAM :
L'alimentation commutée (L'astuce de Rohm) : Pour basculer entre le mode enregistrement et le mode lecture, le BA7107 n'utilise pas de commutateurs analogiques internes lents ou complexes. Rohm a conçu le circuit de sorte que la sélection du mode se fasse en appliquant ou en coupant la tension d'alimentation de 5V sur des broches spécifiques (REC5V ou PB5V).
Mesure clé à l'établi : En mode lecture, vérifiez que le rail 5V commuté de lecture (PB5V) est bien actif et propre. Si un transistor de commutation d'époque sur la carte mère du VCR a lâché, la section correspondante du BA7107 restera éteinte et la couleur ne pourra jamais être traitée.
Les circuits de synchronisation de porte (Sync Gate) : Les portes de synchronisation du BA7107 s'ouvrent et se ferment à des intervalles temporels très précis, dictés par des constantes de temps RC externes connectées notamment aux broches 20 et 22. Si les petits condensateurs d'époque associés ont fui ou ont séché, le calage temporel dérive et le circuit intégré n'arrive plus à verrouiller la couleur sur le signal vidéo. Remplacez impérativement ces condensateurs périphériques.
La détection du standard (Identification PAL / SECAM) :
Sur beaucoup de magnétoscopes multistandards, le BA7107 travaille en tandem avec un circuit d'identification automatique (qui décide si le signal entrant est du PAL ou du SECAM). Si cette logique d'identification en amont est en panne (ou si une diode de commutation logique est en fuite), le signal vidéo ne sera jamais envoyé vers le BA7107.
Précautions de dessoudage et de pose (Format DIP28) :
Les cartes mères des magnétoscopes des années 80 et 90 utilisent des circuits imprimés double-face de première génération, souvent très denses et fragiles. La chaleur excessive peut facilement décoller les pistes de cuivre entourant les 28 broches.
Méthode d'atelier : Utilisez une station de dessoudage à aspiration réglée à 310 degrés Celsius maximum, ou libérez chaque patte délicatement à l'aide de tresse à dessouder fine et fluxée.
Bien qu'il soit rare de trouver des supports d'origine sur ces cartes vidéo pour des raisons de blindage électromagnétique, il est vivement recommandé d'installer un support tulipe de précision DIP28 large de haute qualité lors de votre réparation. Cela protègera ce circuit intégré vintage (NOS) de la chaleur directe du fer et facilitera grandement tout diagnostic ultérieur.
