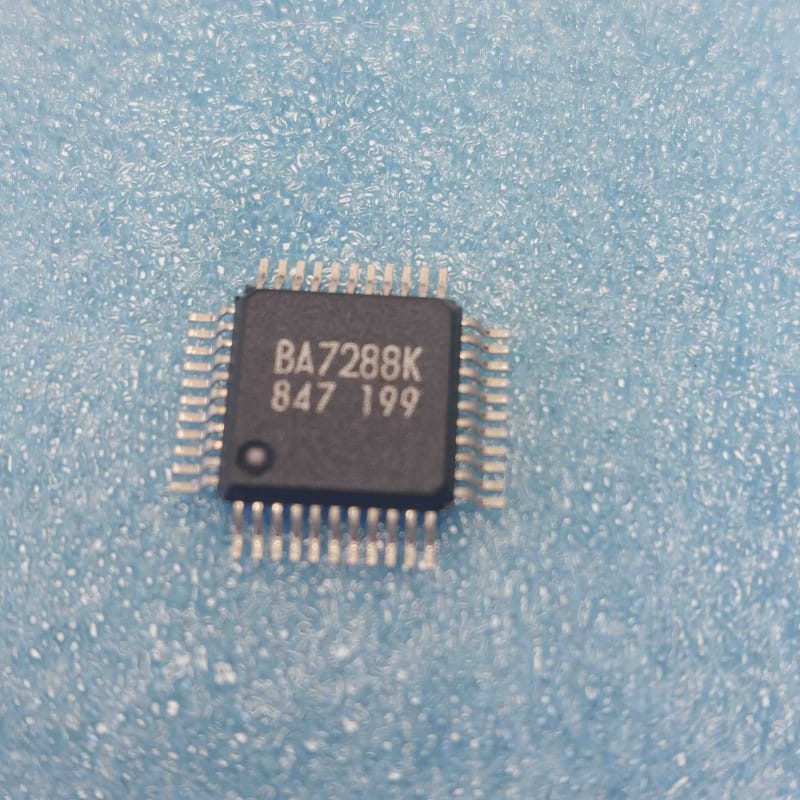

Le BA7288K (ou BA7288 K) est un circuit intégré monolithique d'époque conçu par le fabricant japonais ROHM Semiconductor. Présenté dans un boîtier d'origine pour montage en surface (CMS) de type QFP32 / LQFP32 (boîtier carré plat à 32 broches miniatures réparties sur les quatre côtés, suffixe "K"), ce composant d'origine authentique et neuf de stock (NOS) est un circuit driver de moteurs et d'actionneurs multiples (Multi-Channel Motor Driver) de haute intégration.
Spécifiquement développé pour piloter de multiples moteurs et actionneurs d'un même mécanisme de précision, le BA7288K regroupe généralement 5 canaux de puissance indépendants (ponts en H et drivers linéaires) sous une seule et unique puce. On le retrouve ainsi au cœur de la gestion mécanique de systèmes d'époque très denses, notamment :
Les caméscopes d'époque (format 8mm, Hi8, VHS-C).
Les autoradios à cassettes haut de gamme (gestion des moteurs de défilement, de cabestan et de l'insertion/éjection motorisée).
Les lecteurs CD / MiniDisc portables d'époque (gestion simultanée du moteur de rotation du disque spindle, du moteur de déplacement du bloc optique sled, du focus et du tracking de la lentille).
Régulation de puissance multi-canaux : Regroupe jusqu'à 5 circuits de commande de puissance (moteurs DC classiques ou bobines de positionnement d'optique focalisée).
Format CMS miniature QFP32 (Suffixe "K") : Conçu pour maximiser la compacité de la carte électronique d'époque tout en optimisant la dissipation thermique à travers le plan de masse du circuit imprimé.
Logique de commande intégrée : Entrées compatibles avec les signaux logiques bas niveau provenant directement du microprocesseur central de l'appareil.
Le diagnostic classique "Le mécanisme de mise au point ou d'éjection ne répond plus, la puce chauffe" :
Si un ou plusieurs moteurs gérés par la puce restent inertes alors que d'autres fonctions du même composant s'exécutent normalement :
Contrôle des rails d'alimentation (Vcc - généralement multiples) : Pour limiter les bruits de commutation, le BA7288K sépare les rails d'alimentation logique des rails de puissance brute. Assurez-vous que tous les points d'alimentation Vcc reçoivent bien la tension attendue. Un condensateur de découplage chimique CMS d'époque fuyard ou sec sur ces lignes (panne ultra-classique sur les cartes de caméscopes ou de platines des années 90) peut mettre l'appareil en sécurité.
Mesure des signaux de commande en entrée : Vérifiez à l'oscilloscope ou au multimètre que la logique centrale (CPU) envoie bien les ordres d'activation (variations de niveau haut/bas ou tension variable) sur les broches d'entrée correspondantes à l'actionneur défaillant.
Mesure différentielle aux bornes de la bobine / du moteur : En cas d'ordre de commande valide, mesurez la tension aux bornes du moteur directement sur les pins de sortie de la puce. Si le driver reçoit la commande mais ne délivre aucune tension, ou si l'une des sorties reste en permanence à la masse ou au Vcc, l'étage de puissance interne du canal concerné est détruit.
Contrôle de résistance de l'actionneur : Avant de souder une puce neuve, déconnectez les moteurs et mesurez leur résistance interne. Une bobine d'optique laser déformée ou un micro-moteur bloqué (graisse d'époque figée, enroulement en court-circuit) surchargera immédiatement le nouveau BA7288K et provoquera un nouveau claquage thermique.
Précautions de brasage CMS QFP32 :
Ce composant possède des broches extrêmement fines et serrées. Utilisez une station d'air chaud régulée (idéalement calée autour de 320°C à 350 °C selon l'alliage utilisé) ou un fer à panne ultra-fine.
L'usage d'un flux de soudure de qualité est obligatoire pour assurer des soudures nettes, brillantes et surtout exemptes de ponts microscopiques de soudure (courts-circuits) entre les broches adjacentes.
Après soudage, nettoyez méticuleusement la zone avec de l'alcool isopropylique pur pour supprimer tous les résidus de flux de brasage conducteurs.
