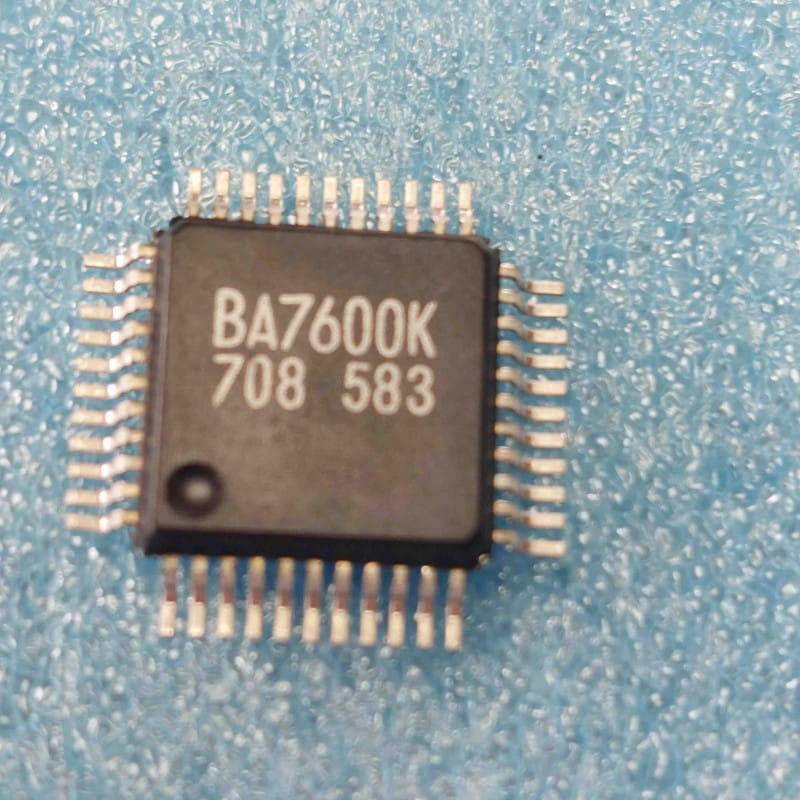

Le BA7600K (ou BA7600 K) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Présenté dans un boîtier d'origine pour montage en surface QFP (Quad Flat Package à quatre rangées de broches, désigné sous l'appellation CMS / SMD), ce composant d'origine authentique (NOS) est un processeur de commutation vidéo multi-canaux (Video Switcher / Selector) hautement intégré.
Véritable chef-d'œuvre de la gestion des signaux analogiques, le BA7600K a été conçu pour simplifier le routage des signaux vidéo composites et des signaux audio au sein des appareils vidéo complexes des années 80 et 90. C'est un composant indispensable pour la restauration des platines magnétoscopes haut de gamme (Super-VHS), des téléviseurs cathodiques de salon à entrées multiples, des consoles de jeu vintage de développement ou des matrices de commutation d'époque.
Le BA7600K regroupe une logique de commande numérique et plusieurs commutateurs analogiques rapides à large bande passante, minimisant ainsi la diaphonie et la perte de signal :
Commutation vidéo à large bande : Conçu pour acheminer les signaux vidéo haute fréquence (composites ou luminance/chrominance séparés) sans atténuation notable, préservant la netteté et la fidélité des couleurs (chroma) de l'image.
Logique de contrôle intégrée : Les sélections de canaux d'entrée se font via des broches de commande à niveaux logiques simples (TTL/CMOS), permettant au microcontrôleur de gestion de l'appareil de commuter instantanément les sources sans craquement ni parasite visuel à l'écran.
Excellente isolation inter-canaux (Faible diaphonie) : Intègre un blindage interne performant du silicium pour éviter que le signal d'une source vidéo non sélectionnée ne vienne baver ou créer des images fantômes en arrière-plan sur la source active.
Format CMS / SMD QFP : Boîtier à broches très fines réparties sur les quatre côtés, optimisant l'encombrement sur les platines de commutation vidéo très denses de cette génération.
Le diagnostic d'une panne de commutation (Image absente, défilante ou parasitée) :
Si votre appareil d'époque refuse de basculer sur une entrée auxiliaire (Scart / Péritel, RCA, S-Video) ou si l'image saute de manière chaotique lors de la sélection :
Vérification des lignes logiques de contrôle : Avant d'incriminer le BA7600K, localisez les broches de sélection d'adresse logique (généralement nommées A, B, C...). Mesurez leurs états de tension (0V ou 5V) à l'oscilloscope ou au multimètre lors du changement de source sur la façade. Si les niveaux logiques ne commutent pas proprement ou restent flottants, la panne provient du processeur central de l'appareil ou d'une résistance de tirage (pull-up) coupée.
Mesure du couplage DC en entrée/sortie : Les signaux vidéo analogiques entrant et sortant du BA7600K transitent obligatoirement par des condensateurs de liaison d'époque (souvent des petits chimiques de 10µF à 100µF ou des condensateurs au tantale). Si l'un de ces condensateurs a séché ou fuit, il introduit une composante continue (Vdc) importante qui désaligne le niveau de noir de la vidéo. L'image devient alors sombre, délavée, ou le récepteur perd la synchronisation horizontale/verticale (défilement de l'écran). Remplacez ces condensateurs de liaison défaillants.
Le piège de la masse vidéo isolée :
Le BA7600K gère des signaux HF sensibles. Une mauvaise continuité de la masse générale de la section vidéo (souvent connectée à des blindages métalliques soudés) peut provoquer des oscillations à haute fréquence, rendant l'image complètement parasitée (effet de moire ou bandes neigeuses). Vérifiez la propreté de toutes les soudures de masse à proximité immédiate du boîtier QFP.
Précautions de soudage du format QFP (CMS d'époque) :
Les broches fines et rapprochées de ce boîtier exigent une grande précision lors du montage pour éviter de détruire les pistes du circuit imprimé d'époque ou de créer des ponts de soudure microscopiques.
Méthode de dessoudage recommandée : Utilisez une buse adaptée sur votre station à air chaud réglée à 320 degrés Celsius maximum. Protégez les composants en plastique sensibles (comme les connecteurs RCA ou Péritel) à l'aide de ruban adhésif en polyimide (Kapton).
Méthode de pose : Nettoyez parfaitement les pastilles de la carte avec de la tresse à dessouder fine, appliquez un flux de soudure de qualité (no-clean), positionnez précisément le BA7600K à l'aide d'une pince brucelles sous une loupe ou un microscope d'atelier. Soudez deux broches d'angle pour verrouiller l'alignement, puis soudez l'ensemble des broches à l'aide d'une panne mini-vague ou biseau réglée à 310 degrés Celsius maximum avec de la soudure plomb-étain traditionnelle. Inspectez scrupuleusement l'absence de court-circuit entre chaque patte avant de remettre l'appareil sous tension.
