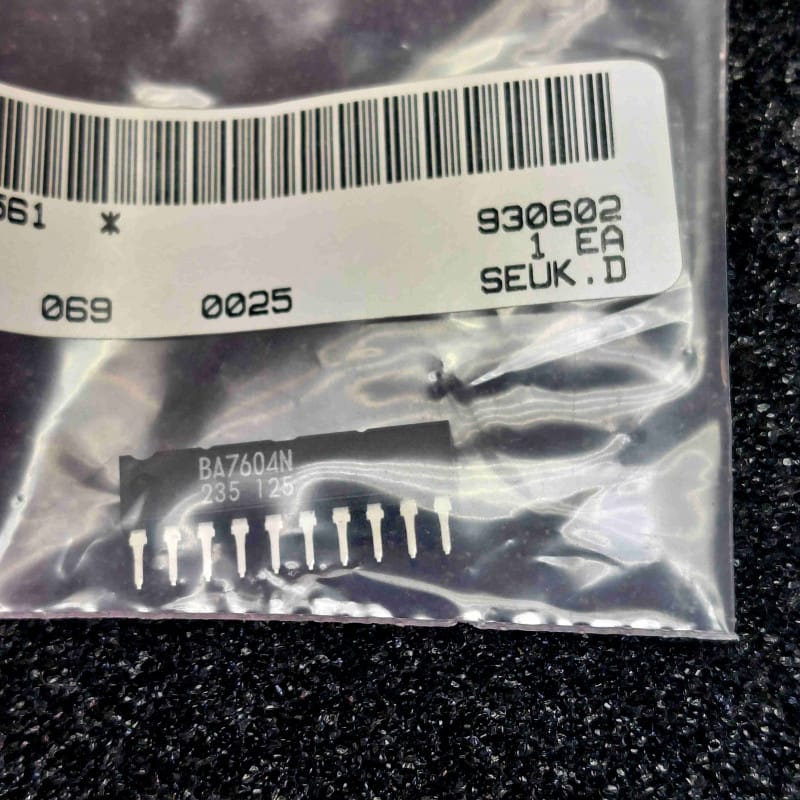

Le BA7604N (marque ROHM Semiconductor) est un circuit intégré monolithique d'époque logeant un commutateur/sélecteur de signaux vidéo à large bande. Présenté dans un boîtier plastique vertical à une seule rangée de 10 broches (SIP10), ce composant d'origine authentique et neuf de stock (NOS) est marqué des codes d'identification de lot et de traçabilité d'époque 62119-103-561 et du date-code 930602 (fabriqué au cours de la 6e semaine de l'année 1993).
Ce circuit est spécifiquement conçu pour la commutation rapide de signaux vidéo analogiques (Composite ou Luminance) entre trois sources d'entrée distinctes vers une sortie unique. Équipé d'un amplificateur de gain 0 dB intégré à faible distorsion et d'un circuit de fixation de niveau (clamping) sur chaque entrée, il maintient l'intégrité du signal vidéo sans perte de synchronisation. C'est le composant d'origine indispensable pour le dépannage et la restauration des téléviseurs CRT vintage, des magnétoscopes (VCR), des tables de mixage vidéo d'époque et des décodeurs des années 90.
Sélecteur 3 entrées / 1 sortie : Permet d'aiguiller proprement trois sources de signaux vidéo vers un seul canal de traitement via des commandes logiques simples.
Étage de fixation de niveau (Clamping) intégré : Aligne le niveau continu des signaux vidéo d'entrée sur une référence stable, évitant les sauts de luminosité ou les pertes de synchro lors des commutations.
Large bande passante et faible diaphonie : Conçu par ROHM pour préserver la netteté de l'image et empêcher que le signal d'une source vidéo inactive ne bave sur l'image affichée.
Le diagnostic classique "Pas d'image, distorsion des couleurs ou impossibilité de changer de source" :
Blocage sur une entrée ou absence de commutation : La sélection du canal est pilotée par des broches logiques de contrôle (généralement compatibles TTL/CMOS). Si le circuit reçoit des signaux de commande corrects de la part du microcontrôleur de gestion mais reste figé sur la même entrée ou coupe complètement le signal, les commutateurs analogiques internes de la puce sont HS. Le remplacement par ce composant NOS résout le problème.
Image instable, sombre ou perte de synchronisation verticale/horizontale : Le circuit de clamping interne s'appuie sur des condensateurs de liaison externes placés en série sur chaque ligne d'entrée vidéo. Si ces condensateurs chimiques ou céramiques d'époque ont vieilli, fuient ou sont secs, le niveau continu du signal s'effondre. Le BA7604N ne peut plus fixer correctement la référence vidéo, ce qui fait décrocher le séparateur de synchronisation du moniteur. Inspectez ces condensateurs d'entrée avant de souder le CI.
Parasites ou lignes fantômes (Diaphonie vidéo) : Si vous apercevez en arrière-plan l'image de l'entrée 2 alors que vous visionnez l'entrée 1, nettoyez méticuleusement la platine à l'alcool isopropylique pur. Avec l'écartement serré des 10 broches alignées du boîtier SIP10, la moindre accumulation de poussière humide ou de vieux flux de soudure d'époque crée des capacités parasites conductrices entre les lignes vidéo haute fréquence.
Précautions de brasage :
L'alignement vertical du boîtier SIP10 facilite le refroidissement en fonctionnement, mais transmet très vite la chaleur du fer à souder vers le silicium interne lors de l'installation. Utilisez une panne fine, réglez votre station à 260°C maximum, et limitez le temps de contact à un maximum de 3 secondes par broche.
