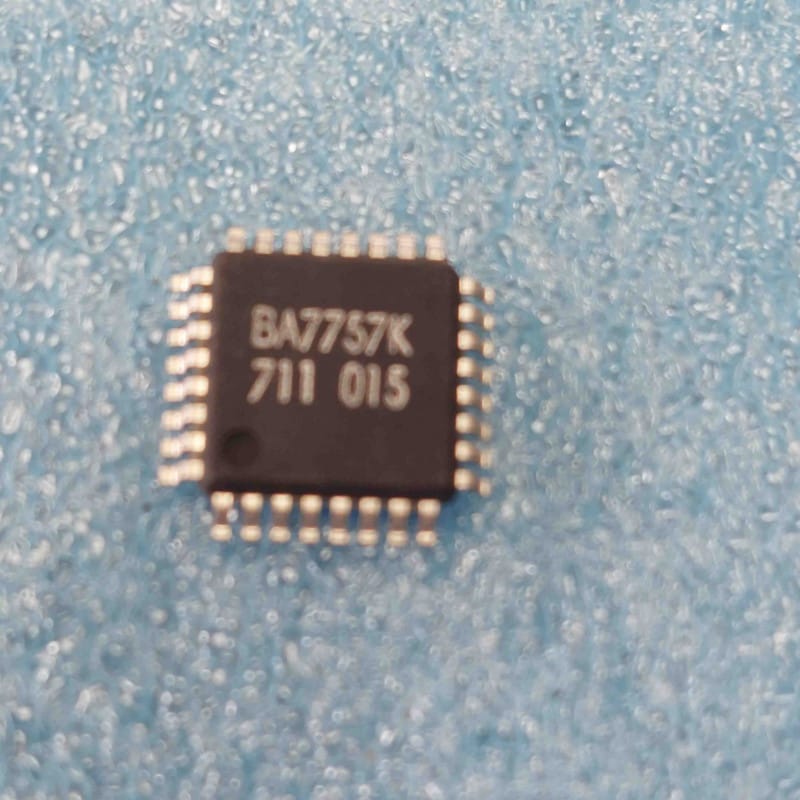

Le BA7757K (ou BA7757 K) est un circuit intégré monolithique d'époque conçu par le constructeur japonais Rohm. Présenté dans un boîtier miniature carré pour montage en surface QFP24 (Quad Flat Package, 24 broches, pas de 0,8 mm, souvent désigné sous l'appellation générique CMS / SMD), ce composant d'origine authentique (NOS) est un générateur de caractères à l'écran (OSD — On-Screen Display) et contrôleur d'affichage de données.
Très prisé dans la seconde moitié des années 80 et durant les années 90, ce processeur d'affichage d'époque a équipé massivement les cartes de contrôle logique et de gestion vidéo des caméscopes (notamment aux formats 8mm, Hi8 et VHS-C), des magnétoscopes de salon de génération intermédiaire ainsi que certains moniteurs vidéo portatifs. Il gère l'affichage en surimpression des informations d'état de la bande (compteur, icônes "Play/Rec", date, heure ou menus de configuration) directement sur le signal vidéo composite destiné au viseur ou au téléviseur.
Le BA7757K intègre une mémoire de caractères (ROM de polices d'affichage), des registres de contrôle et les circuits de synchronisation vidéo nécessaires pour incruster du texte de façon propre et stable :
Incrustation vidéo synchronisée (Genlock interne) : Extrait les impulsions de synchronisation horizontale (H-sync) et verticale (V-sync) à partir du signal vidéo composite d'entrée pour caler parfaitement les lignes de caractères et éviter tout sautillement du texte à l'écran.
Génération de caractères matriciels : Permet d'afficher des chiffres, des lettres et des symboles graphiques d'époque avec une gestion intégrée des bordures noires (contouring) pour que le texte reste parfaitement lisible, même sur un fond d'image blanc ou très lumineux.
Interface de commande série : Communique directement avec le microprocesseur principal de l'appareil (système de contrôle) via un bus série d'époque à 3 fils (Data, Clock, Strobe/Chip Select), minimisant le nombre de connexions physiques requises sur la carte logique.
Consommation d'énergie très basse : Spécialement optimisé pour les équipements portatifs alimentés par batterie (caméscopes) fonctionnant sous une tension d'alimentation nominale de +5,0 Volts.
Le diagnostic d'une panne d'affichage (Texte absent ou défilant) :
Si le caméscope ou le magnétoscope fonctionne normalement (l'image de la caméra ou de la bande traverse l'appareil et s'affiche) mais qu'aucun caractère (compteur, heure, icônes) ne s'incruste à l'écran :
La présence et la propreté du signal de synchro : Le BA7757K a besoin d'isoler la synchronisation vidéo pour savoir où dessiner les caractères. Si le condensateur de couplage d'époque (souvent un petit chimique ou tantale miniature de 1 uF à 10 uF) situé sur la broche d'entrée vidéo composite ou de détection de synchro a fui ou a perdu sa capacité, le signal est trop atténué. La puce ne détecte plus le signal de synchronisation vidéo et désactive par sécurité l'affichage OSD.
Mesure des signaux du bus série : À l'aide de votre oscilloscope, vérifiez l'activité sur les broches d'interface (Data, Clock et Strobe) lors d'un appui sur une touche de façade (par exemple, le bouton "Display" ou "Menu"). Si les signaux logiques n'arrivent pas ou restent bloqués à 0V ou 5V de manière continue, la panne provient du microcontrôleur principal ou d'une résistance de tirage (pull-up) défaillante, et non du BA7757K.
Vérification de l'horloge de pixel (Oscillateur LC ou résonateur) : Pour générer la largeur des caractères, le BA7757K utilise un oscillateur externe (souvent composé d'un résonateur céramique ou d'un circuit LC connecté à la puce). Si ce résonateur d'époque est fissuré (suite à un choc thermique ou mécanique sur l'appareil) ou si ses condensateurs de charge sont HS, l'horloge interne ne démarre pas et l'OSD reste invisible.
Le piège des condensateurs miniatures coulés (Spécifique aux caméscopes) :
Les caméscopes des années 90 utilisent des condensateurs chimiques CMS ultra-miniatures qui vieillissent très mal. Leur électrolyte acide coule fréquemment sur le circuit imprimé, coupant des pistes de cuivre d'épaisseur microscopique ou créant des courts-circuits entre les pattes serrées (pas de 0,8 mm) du boîtier QFP24 du BA7757K.
Solution d'atelier : Inspectez minutieusement la zone périphérique du BA7757K sous une loupe binoculaire ou un microscope de réparation. Si vous constatez des traces d'oxydation verdâtre ou une odeur caractéristique de poisson rance lors du soudage, nettoyez parfaitement le circuit à l'aide d'alcool isopropylique pur et d'une brosse à poils durs avant de souder votre composant neuf.
Précautions de soudage du boîtier QFP24 (CMS) :
Compte tenu de la finesse des broches et de la fragilité des pistes d'époque (notamment sur les circuits imprimés multicouches souples ou rigides des caméscopes), n'utilisez pas de fer à souder trop puissant ou non régulé.
Retrait de l'ancienne puce : Utilisez de préférence une station à air chaud réglée à 310 ou 320 degrés Celsius maximum avec une buse de petit diamètre. Protégez les nappes plastiques souples adjacentes avec du ruban Kapton pour éviter qu'elles ne fondent.
Pose du composant neuf (NOS) : Nettoyez les pistes au fer à souder avec de la tresse fine pour obtenir des surfaces planes. Positionnez très précisément le BA7757K, appliquez un flux de soudure de qualité (de type "no-clean") sur l'ensemble des broches, puis réalisez la brasure avec un fer à panne très fine (type biseau ou pointe fine de 0,2 mm à 0,4 mm) réglé à 310 degrés Celsius maximum. Utilisez de la soudure plomb-étain traditionnelle d'époque pour un mouillage optimal et durable. Inspectez l'absence de ponts de soudure entre les broches avant toute mise sous tension.
