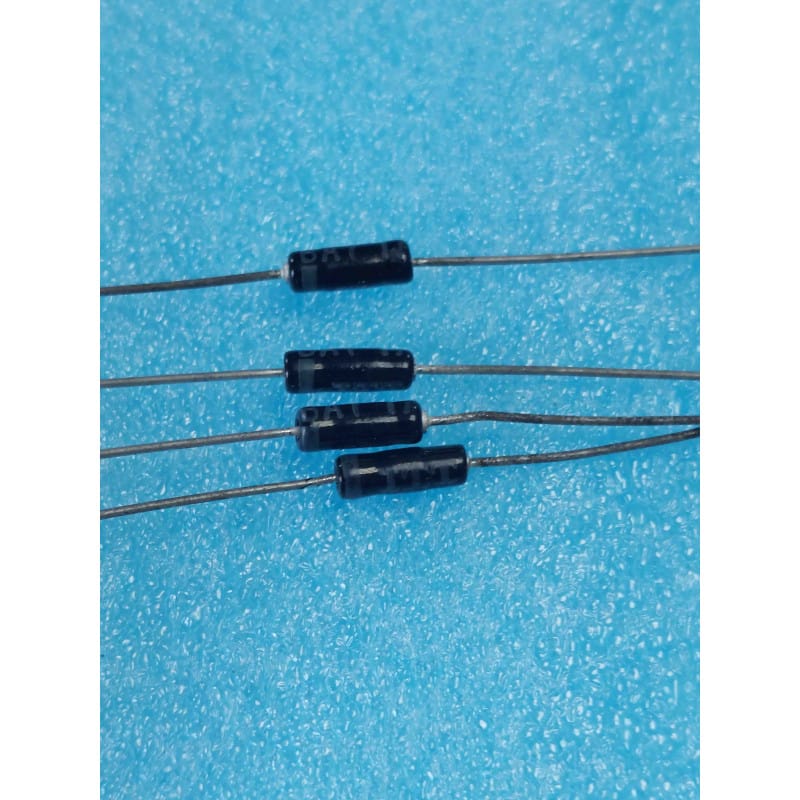

Lot de 10 diodes silicium petit signal et commutation rapide (Silicon Epitaxial Fast Switching / Small Signal Diode) de référence standard européenne Pro-Electron BAY17 (BAY 17 / série BAY17 à BAY21) fabriquées par le constructeur français historique SILEC (Silec Semi-conducteurs / Sagem) (équivalents historiques : Philips, Thomson-CSF, Telefunken), conditionné pour les spécialistes de la restauration d'appareils électroniques vintage, techniciens de maintenance industrielle, réparateurs d'instruments de mesure et électroniciens d'atelier.
La diode Silec BAY17 est un composant silicium planaire de précision encapsulé dans le traditionnel boîtier axial en verre scellé hermétique DO-35 (SOD-27 / DO-204AH). Développée pour le traitement de signaux analogiques, la commutation logique et la détection dans les équipements professionnels, elle supporte une tension inverse continue/répétitive de blocage (VR / VRRM) de 50 V (tension de claquage minimale garantie supérieure à 60 V), délivre un courant direct moyen nominal (IF / IF(AV)) de 150 mA à 200 mA (courant de pointe répétitif admissible jusqu'à 450 mA), et garantit une commutation dynamique rapide avec un temps de recouvrement inverse (trr) typiquement inférieur à 5 ns. Sa structure hermétique sous verre lui confère une insensibilité totale aux dérives hygrométriques, un très faible courant de fuite inverse et une stabilité remarquable des caractéristiques de conduction directe sur le long terme.
Technologie Silicium Planaire Haute Stabilité :
Conçue selon les standards professionnels de l'industrie européenne pour garantir une parfaite régularité des seuils de commutation et de conduction.
Commutation Rapide (trr sous 5 ns) :
Adaptée au traitement des signaux logiques, impulsions de commande, détection moyenne/haute fréquence et basculements rapides.
Tenue en Tension Adaptée Petit Signal (50 V) :
Calibre standard optimal pour les cartes alimentées en 5 V, 12 V, 15 V ou 24 V DC.
Faible Capacité de Jonction Parasite (< 2 pF) :
Ne charge pas les circuits haute impédance, oscillateurs et lignes de transmission de données.
Boîtier Verre Scellé Hermétique DO-35 :
Protection efficace contre l'oxydation, l'humidité et les agressions chimiques en environnement sévère.
Fabrication Française d'Origine Silec :
Composant noble et authentique pour restaurer à l'identique les équipements industriels, militaires, métrologiques ou audio européens des années 1970 à 1990.
État : Pièces neuves de stock d'époque (NOS / New Old Stock), perles de verre intactes, broches étamées d'usine prêtes pour le brasage.
Grandes Lignes d'Utilisation & Polarité :
Repérage Visuel : La bague foncée (noire, bleue ou blanche) peinte sur le corps en verre transparent repère la Cathode (sortie du pôle positif continu en montage redresseur/détecteur).
Positionnement dans la Famille BAY :
BAY17 : 50 V / 150 mA (commutation rapide standard).
BAY18 / BAY19 / BAY20 / BAY21 : Déclinaisons de calibres de tension supérieurs (75 V à 200 V).
Équivalences fonctionnelles : Proche de la famille 1N4148 / 1N4448 avec une tenue thermique et mécanique spécifique aux standards européens.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,58 V et 0,68 V (signature normale d'une jonction silicium saine).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Applications Clés en Atelier & Maintenance :
Circuits Logiques & Commutation Rapide : Portes logiques à diodes (ET / OU), bascules et multiplexage de commandes sur cartes mères industrielles.
Protection d'Entrées Analogiques & Numériques (Clamping) : Écrêtage des surtensions pour protéger les amplificateurs opérationnels et circuits intégrés sensibles.
Restauration de Matériel Vintage Français / Européen : Remplacement conforme sur des instruments de mesure Schlumberger, Enertec, Metrix, Thomson-CSF et cartes d'automates d'époque.
Détection & Redressement Faible Signal : Traitement de signaux BF/HF et mise en forme d'impulsions.
Consignes de Montage :
Maintenir la patte avec une petite précelle ou pince plate entre le boîtier et la zone de pliage pour préserver le scellement verre-métal du boîtier DO-35.
Réaliser la soudure avec un fer de faible puissance (25 W à 40 W) en limitant le temps de contact à moins de 2 à 3 secondes.
Composants Électroniques & Semi-conducteurs / Fabricant : SILEC (Silec Semi-conducteurs France) / Référence Constructeur : BAY17 (Variantes : BAY 17 / Famille Pro-Electron BAY17 à BAY21) / Type de Composant : Diode silicium petit signal et commutation rapide (Silicon Fast Switching Diode) / Tension Continue Inverse Max (VR) : 50 V / Tension Inverse Répétitive Max (VRRM) : 50 V / Courant Direct Moyen Nominal (IF / IF(AV)) : 150 mA à 200 mA / Courant Direct de Crête (IFRM) : 450 mA / Temps de Recouvrement Inverse (trr) : < 5 ns / Chute de Tension Directe Typique (VF) : ~0,7 V sous 10 mA / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (SOD-27 / DO-204AH) / Conditionnement : Lot de 10 pièces / Température de Jonction Admissible : -65°C à +175°C / État : Neuf de stock d'époque (NOS / New Old Stock), perles de verre impeccables, broches étamées propres et sans oxydation, jamais soudé. Composant authentique indispensable pour la restauration d'appareils de mesure, cartes logiques et équipements électroniques vintage de fabrication européenne.
