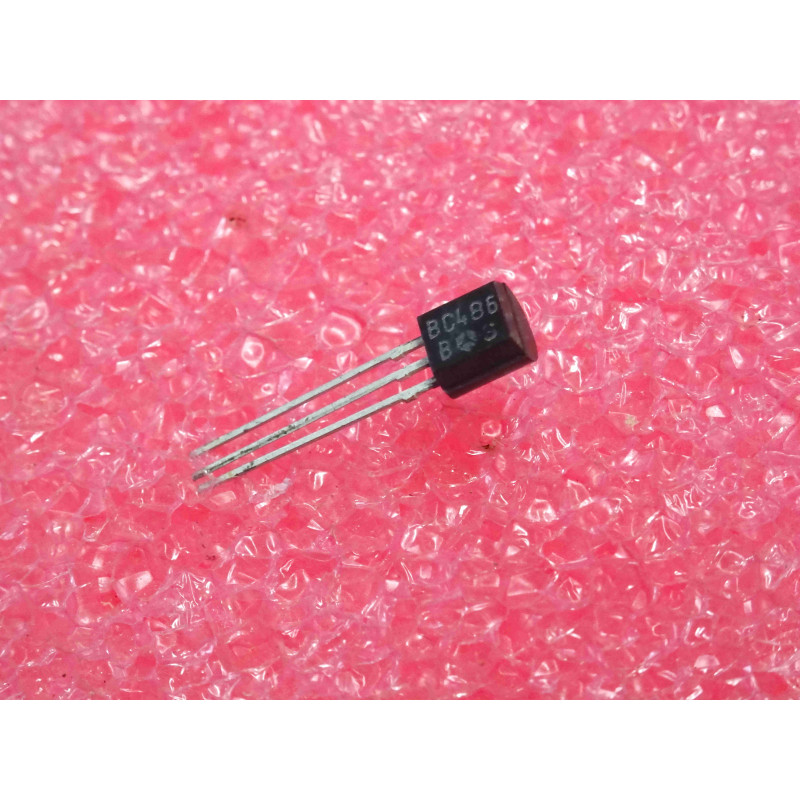

Lot de 100 Transistors Bipolaires PNP Thomson / STMicroelectronics BC486B – Boîtier Plastique TO-92 (-45 V – 1 A – Commutation & Pilotes)

Lot de 100 Transistors Bipolaires PNP Thomson / STMicroelectronics BC486B – Boîtier Plastique TO-92 (-45 V – 1 A – Commutation & Pilotes)

(0 avis)
37,50 € 37,50 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistors au silicium de type PNP pour petits signaux et commutation de puissance moyenne (Silicon PNP Small Signal & Switching BJT), issus des fabrications historiques de Thomson puis STMicroelectronics, référence classique BC486B (classe de gain intermédiaire B). Conçus spécifiquement pour les étages de commande, les pilotes de relais, les circuits audio et la commutation générale exigeant une capacité en courant supérieure aux transistors TO-92 standard. Livrés en lot de 100 pièces. Matériel à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium pour petits signaux et commutation (PNP Small Signal & Switching BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineThomson / STMicroelectronics
Référence ConstructeurBC486B (Standard européen Pro-Electron)
Format du BoîtierBoîtier plastique moulé à 3 broches TO-92 (TO-226AA)
ConditionnementLot de 100 unités
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-45 V
Tension Collecteur-Base Max (Ucb / Vcbo)-45 V
Tension Émetteur-Base Max (Ueb / Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-1 A (-1000 mA)
Puissance Dissipable Maximale (Pd / Ptot)625 mW (à Tamb = 25°C)
Gain en Courant Continu (hFE - Classe B)Sélection standard (propriétés dynamiques optimisées pour les étages drivers)
Plage de Température de Jonction (Tj)-55°C à +150°C
État du Matériel100 % neuf d'origine, boîtiers impeccables et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages pilotes de puissance, circuits de commande de relais, étages de sortie audio bas niveau et maintenance d'équipements électroniques professionnels ou grand public anciens

Points Forts & Spécificités Techniques

  • Capacité en Courant Élevée pour Format TO-92 : Capable de commuter un courant continu allant jusqu'à 1 A, offrant une alternative robuste aux transistors de signal classiques dans un encombrement minimal.

  • Héritage Industriel Européen : Composants issus des chaînes de production de pointe de Thomson et STMicroelectronics, garantissant des jonctions stables et des performances conformes aux spécifications Pro-Electron.

  • Classe de Gain B : Assure un comportement dynamique homogène et reproductible pour les montages analogiques et les étages symétriques.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Européen TO-92 (Composant vu de face, face plate comportant le marquage orientée vers soi, broches pointant vers le bas) :

    • Broche 1 (gauche) : Collecteur (C)

    • Broche 2 (centre) : Base (B)

    • Broche 3 (droite) : Émetteur (E)

    • Rappel d'atelier : Le brochage standard européen (C-B-E) de la série BC diffère de certains transistors importés ; vérifiez toujours l'affectation des broches sur la sérigraphie du circuit imprimé avant le brasage.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche centrale) et la touche rouge (+) successivement sur le Collecteur (broche gauche) puis sur l'Émetteur (broche droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,60 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 100 transistors PNP Thomson-ST BC486B boîtier TO-92 neufs.
