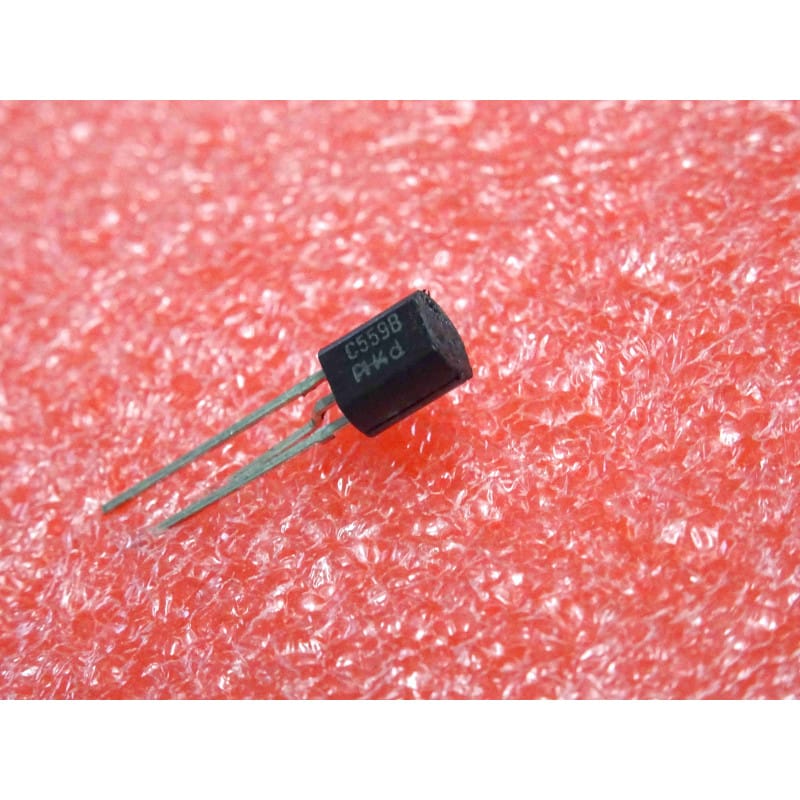

Lot de 15 Transistors Bipolaires PNP BC559B – Boîtier TO-92E (-30 V – -100 mA – Faible Bruit & Préamplification Audio)

Lot de 15 Transistors Bipolaires PNP BC559B – Boîtier TO-92E (-30 V – -100 mA – Faible Bruit & Préamplification Audio)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 15 transistors au silicium de type PNP spécialisés pour les petits signaux à faible bruit (Silicon PNP Low Noise Audio Amplifier Transistor), référence européenne universelle BC559B (classe de gain intermédiaire B) au format boîtier plastique TO-92E. Complémentaire direct des séries NPN BC547/BC549, indispensable pour les étages d'entrée audio, les préamplificateurs et le traitement de faibles signaux. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium pour petits signaux et faible bruit (PNP Small Signal / Low Noise BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale à bruit optimisé
Référence ConstructeurBC559B (Standard européen Pro-Electron - Groupe de gain B : hFE entre 220 et 475)
Format du BoîtierBoîtier plastique moulé à 3 broches TO-92E
ConditionnementLot de 15 pièces (vrac ou bande selon arrivage, broches impeccables)
Tension Collecteur-Émetteur Max (Vceo)-30 V
Tension Collecteur-Base Max (Vcbo)-30 V (ou -50 V selon spécifications constructeur d'époque)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-100 mA
Puissance Dissipable Maximale (Pd / Ptot)500 mW (à Tamb = 25°C)
Fréquence de Transition (fT)100 MHz min. (optimisé pour l'amplification audio et les basses/moyennes fréquences)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers impeccables et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages d'entrée audio hi-fi, préamplificateurs phono, tables de mixage, traitement de petits signaux et maintenance de matériel audio vintage

Points Forts & Spécificités Techniques

  • Sélection à Faible Bruit : Optimisé pour minimiser le bruit thermique et de grenaille dans les étages d'entrée sensibles à haute impédance.

  • Paire Complémentaire Idéale : S'associe parfaitement avec les transistors NPN de la série BC547/BC549 pour concevoir des étages symétriques et des amplificateurs opérationnels discrets.

  • Gain en Courant Groupe B : Le suffixe B garantit un hFE stable et prévisible compris entre 220 et 475 pour un fonctionnement linéaire optimal.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-92E (Composant vu de face, face plate comportant le marquage orientée vers soi, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Collecteur (C)

    • Broche 2 : Base (B)

    • Broche 3 : Émetteur (E)

    • Rappel d'atelier : Respectez scrupuleusement le brochage standard européen (Collector-Base-Emitter), qui est inversé par rapport à certains équivalents d'origine américaine. Vérifiez l'implantation sur votre circuit imprimé avant le brasage.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche centrale) et la touche rouge (+) successivement sur l'Émetteur (broche 3) et sur le Collecteur (broche 1). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,60 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 15 Transistors PNP BC559B boîtier TO-92E neuf.
