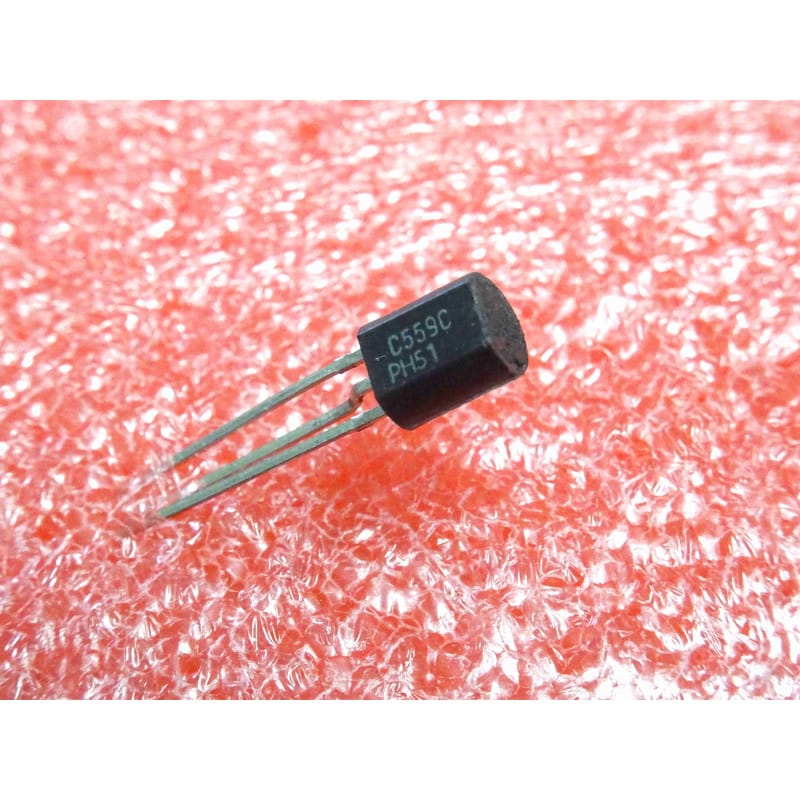

Lot de 15 Transistors Bipolaires PNP Philips / BC Components BC559C – Boîtier Plastique TO-92 (30 V Vceo – 100 mA – Faible Bruit)

Lot de 15 Transistors Bipolaires PNP Philips / BC Components BC559C – Boîtier Plastique TO-92 (30 V Vceo – 100 mA – Faible Bruit)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier

Lot de 15 transistors au silicium de type PNP à très faible bruit pour petits signaux (Silicon PNP Low-Noise Small-Signal Transistor), référence classique BC559C logée dans son boîtier plastique moulé compact à 3 broches TO-92 (ou variante TO-92E). Le suffixe C indique un groupement de gain élevé et trié. Conçu spécifiquement pour les étages d'entrée audio de haute fidélité, les préamplificateurs microphones, les instruments de mesure et les circuits analogiques sensibles où le rapport signal sur bruit est critique. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium pour petits signaux à faible bruit (Low-Noise Small-Signal BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Référence ConstructeurBC559C (Format standard JEDEC TO-92 / TO-92E)
Format du BoîtierBoîtier plastique moulé compact TO-92 à 3 broches
Tension Collecteur-Émetteur Max (Vceo)-30 V (tension de service adaptée aux alimentations de préamplification et d'instrumentation)
Tension Collecteur-Base Max (Vcbo)-50 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-100 mA (calibre idéal pour les petits signaux et les courants de repos faibles)
Gain en Courant Continu (hFE)Groupe C : hFE élevé compris entre 420 et 800 (garantissant une excellente sensibilité et un gain dynamique important)
Facteur de BruitTrès faible bruit (Low Noise) (optimisé pour ne pas perturber les signaux audio de faible amplitude)
Plage de Température de Jonction (Tj)-65°C +150°C
Quantité du LotLot de 15 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages d'entrée audio hifi, préamplificateurs RIAA, tables de mixage, amplificateurs d'instrumentation et restauration de matériel audio vintage

Points Forts & Spécificités Techniques

  • Classe de Gain Élevé (Suffixe C) : Le tri du groupe C assure un coefficient d'amplification en courant très élevé et stable, recherché pour concevoir des étages différentiels symétriques équilibrés.

  • Niveau de Bruit Réduit : Spécialement formulé pour minimiser le souffle thermique et les bruits parasites dans les chaînes de traitement du signal analogique délicates.

  • Standard Audio Européen : Le complémentaire direct du non moins célèbre BC547C (NPN) dans les schémas classiques de l'électronique analogique.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-92 (Composant vu de face, face plate portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Collecteur (C)

    • Broche centrale : Base (B)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : Le brochage standard de la famille européenne BC (Collector - Base - Emitter / C-B-E) est spécifique et diffère de la disposition E-C-B ou E-B-C d'autres séries. Vérifiez toujours l'ordre des broches sur votre circuit imprimé avant la soudure.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche centrale) et la touche rouge (+) successivement sur le Collecteur (broche de gauche) et sur l'Émetteur (broche de droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 15 transistors PNP à faible bruit BC559C boîtier TO-92 neuf.
