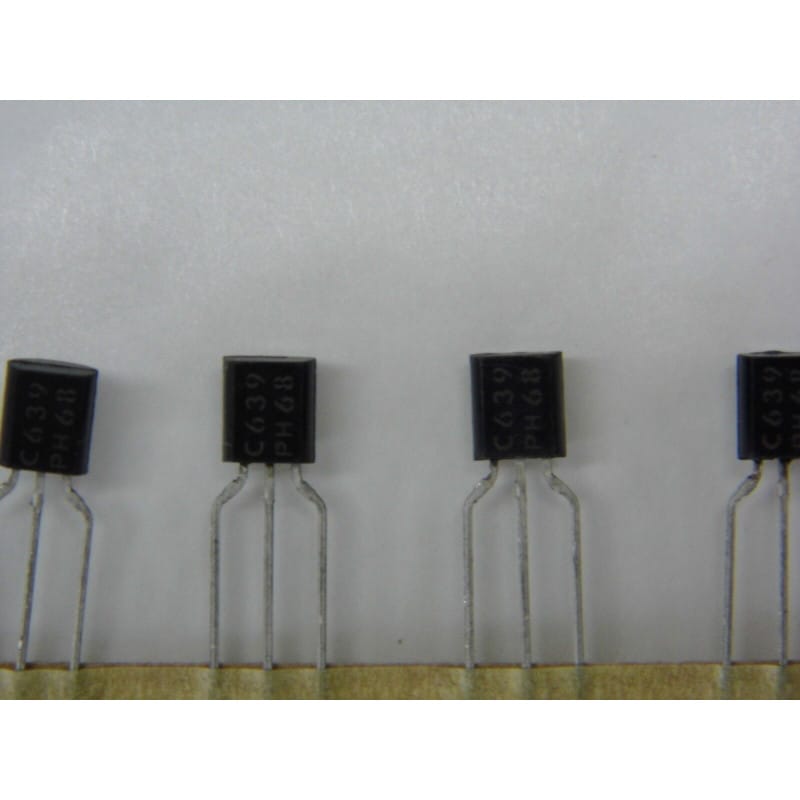

Lot de quinze transistors au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), issus des fabrications historiques de Philips, référence industrielle BC639. Conçu spécifiquement pour les étages pilotes audio, les circuits de commande de relais et la commutation de charges de puissance intermédiaire. Encapsulé sous le boîtier plastique standard TO-92 à 3 broches. Matériel à l'état neuf de stock d'origine (NOS).
Points Forts & Spécificités Techniques
Tenue en Tension Élevée (80 V) : Permet d'adresser des circuits de commande alimentés sous des tensions importantes sans risque de claquage instantané.
Capacité Ampèremétrique de 1 A : Offre une excellente réserve de courant pour un composant logé dans un format TO-92, surpassant les transistors petits signaux classiques.
Qualité Philips d'Époque : Composant semi-conducteur de fabrication européenne rigoureuse, garantissant la fiabilité et le respect des tolérances des schémas d'époque.
Conseils d'Atelier & Raccordement
Brochage Normalisé TO-92 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :
Broche 1 (gauche) : Collecteur (C)
Broche 2 (centre) : Base (B)
Broche 3 (droite) : Émetteur (E)
(Rappel d'atelier : vérifiez systématiquement l'ordre des broches à l'aide d'un testeur de composants universel avant toute insertion sur le circuit).
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur le Collecteur (broche gauche) puis sur l'Émetteur (broche droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).
Composants Électroniques Actifs / Transistor NPN SILICIUM Philips BC639 boîtier TO-92 neuf.
