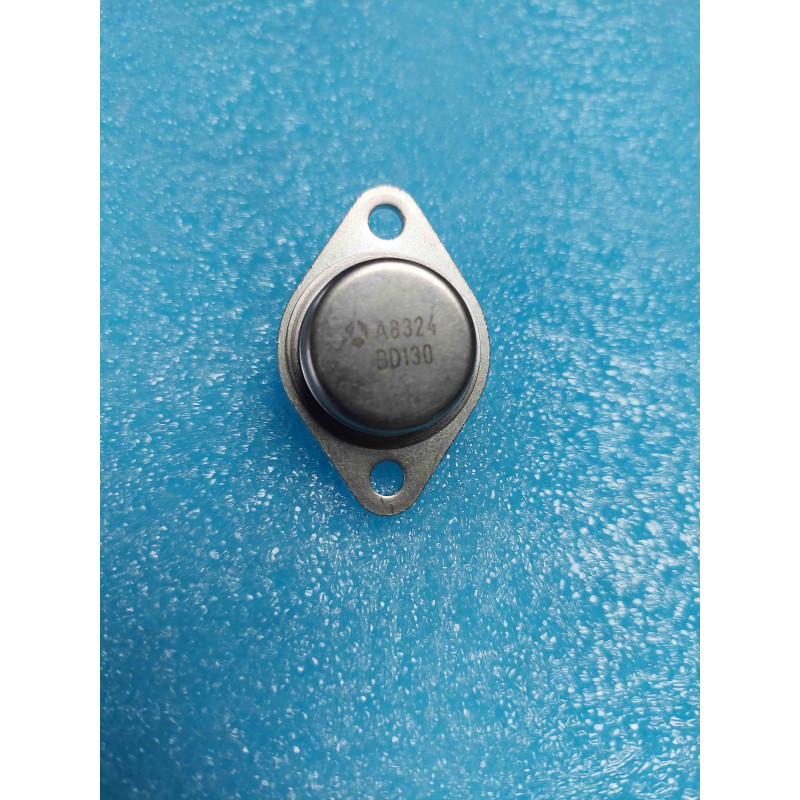

Transistor Bipolaire NPN Thomson BD130 – Boîtier Métallique de Puissance TO-3 (60 V – 12 A – 115 W – Amplification & Commutation de Puissance)

Transistor Bipolaire NPN Thomson BD130 – Boîtier Métallique de Puissance TO-3 (60 V – 12 A – 115 W – Amplification & Commutation de Puissance)

(0 avis)
7,29 € 7,29 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor au silicium de type NPN de forte puissance (Silicon NPN Power BJT), issu des fabrications historiques de Thomson, référence européenne de puissance BD130 au format boîtier métallique blindé TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie d'amplificateurs audio robustes, les régulateurs linéaires de forte capacité, les onduleurs et les alimentations stabilisées de laboratoire exigeant une fiabilité thermique maximale. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de forte puissance (High Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa ou planaire épitaxiale de puissance
Fabricant d'OrigineThomson
Référence ConstructeurBD130 (Standard Pro-Electron)
Format du BoîtierBoîtier métallique blindé à visser TO-3 (TO-204AA) à 2 broches (le collecteur étant relié au corps métallique)
Tension Collecteur-Émetteur Max (Vceo)60 V (tension de service robuste adaptée aux alimentations et amplificateurs)
Tension Collecteur-Base Max (Vcbo)80 V (ou tolérance supérieure selon les lots d'époque)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)12 A (avec courant de crête admissible élevé en régime dynamique)
Puissance Dissipable Maximale (Pd / Ptot)115 W (à Tc = 25°C avec un radiateur thermique généreux et adapté)
Gain en Courant Continu (hFE)hFE linéaire optimisé pour les applications de forte puissance et de régulation
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtier métallique brillant et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations stabilisées de forte puissance, amplificateurs audio hi-fi et professionnels vintage, variateurs et maintenance d'équipements industriels robustes

Points Forts & Spécificités Techniques

  • Boîtier TO-3 Blindé et Indestructible : Permet d'évacuer massivement les calories (jusqu'à 115 W) tout en offrant un blindage électromagnétique parfait dans les montages analogiques sensibles.

  • Calibre de 12 A : Capable de commuter ou de réguler des courants importants avec une excellente stabilité thermique et une grande tolérance aux surcharges transitoires.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : Le corps métallique est directement relié au collecteur et se trouve sous tension lors du fonctionnement. Utilisez impérativement un kit d'isolation complet (semelle en mica ou en silicone au format TO-3 et canons isolants pour les vis de fixation) si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique pour optimiser le transfert de chaleur.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,40 V et 0,65 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN Thomson BD130 boîtier TO-3 neuf.
