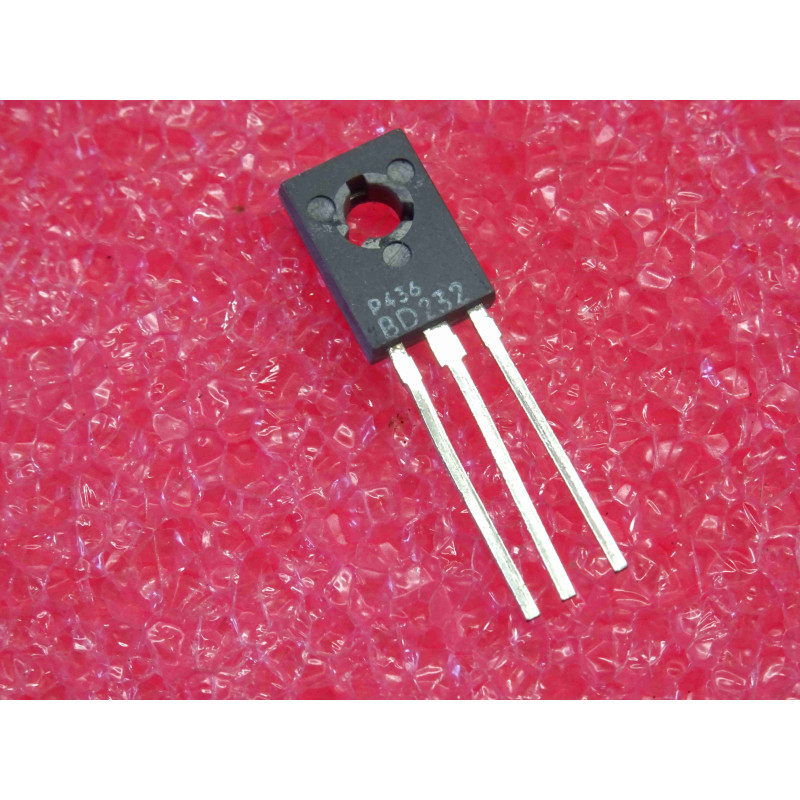

Lot de 3 Transistors Bipolaires NPN BD232 – Boîtier Plastique de Puissance (300 V – 0,5 A – 20 W – Haute Tension & Commutation)

Lot de 3 Transistors Bipolaires NPN BD232 – Boîtier Plastique de Puissance (300 V – 0,5 A – 20 W – Haute Tension & Commutation)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistors au silicium de type NPN haute tension (Silicon NPN High Voltage Power BJT), référence européenne classique BD232. Conçus spécifiquement pour les étages de sortie vidéo, les alimentations stabilisées haute tension, les amplificateurs audio à haute impédance et les circuits de commande exigeant une tenue en tension élevée sous un format compact à languette métallique. Livrés en lot de 3 pièces. Matériel à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension de puissance (NPN High Voltage Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Référence ConstructeurBD232 (Standard européen Pro-Electron)
Format du BoîtierBoîtier plastique surmoulé à languette métallique de fixation (format TO-126 / SOT-32)
ConditionnementLot de 3 unités
Tension Collecteur-Émetteur Max (Uce0 / Vceo)300 V
Tension Collecteur-Base Max (Ucb / Vcbo)300 V
Tension Émetteur-Base Max (Ueb / Vebo)5 V
Courant de Collecteur Continu Max (Ic)0,5 A (500 mA)
Puissance Dissipable Maximale (Pd / Ptot)20 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)Linéarité optimisée pour les petits signaux haute tension et pilotes
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers impeccables et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages pilotes d'amplificateurs, circuits de déviation vidéo, alimentations stabilisées haute tension et maintenance d'équipements électroniques professionnels ou industriels anciens

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (300 V) : Permet de commuter ou d'amplifier des potentiels continus importants sans risque de claquage des jonctions.

  • Boîtier TO-126 Robuste et Compact : Facile à intégrer et à monter sur un petit radiateur en aluminium pour dissiper jusqu'à 20 W en toute sécurité thermique.

  • Fiabilité de Stock Ancien : Composants d'époque robustes garantissant une stabilité irréprochable des paramètres pour la restauration d'appareils vintage exigeants.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-126 (Composant vu de face, face plastique comportant le marquage orientée vers soi, broches pointant vers le bas) :

    • Broche 1 (gauche) : Émetteur (E)

    • Broche 2 (centre) : Collecteur (C) (relié électriquement à la languette métallique arrière)

    • Broche 3 (droite) : Base (B)

    • Rappel d'atelier : Veillez à utiliser un kit d'isolation thermique (feuille isolante et canon) si la languette de collecteur doit être isolée électriquement du radiateur ou du châssis.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche 3) et la touche noire (-) successivement sur le Collecteur (broche 2 / languette) puis sur l'Émetteur (broche 1). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 3 transistors NPN BD232 boîtier TO-126 neufs.
