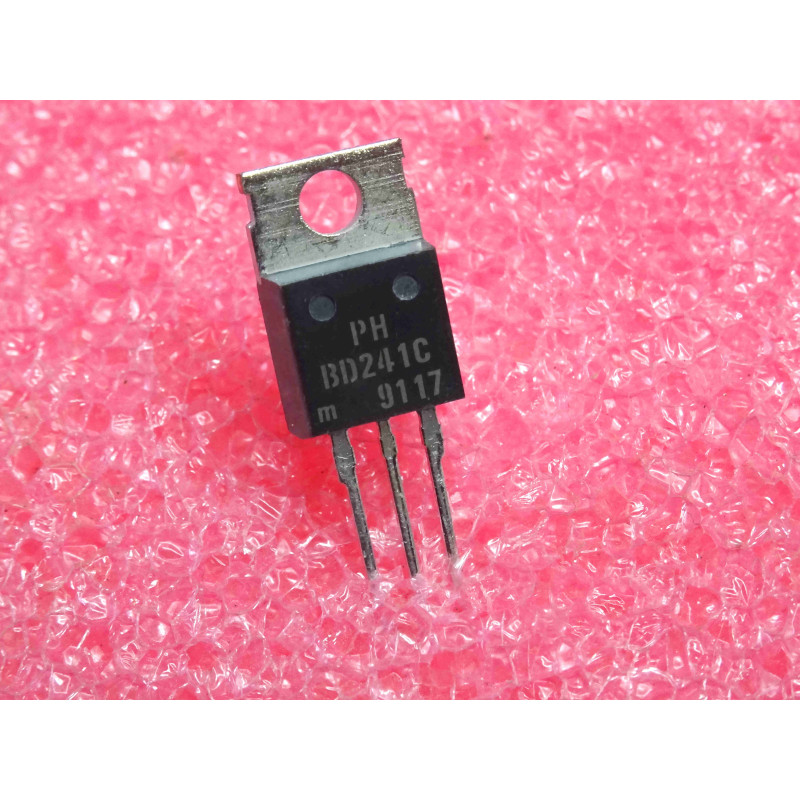

Lot de 2 Transistors Biporaires NPN Silicium Moyenne Puissance BD241C – Boîtier Plastique TO-220 (100 V – 3 A – 40 W)

Lot de 2 Transistors Biporaires NPN Silicium Moyenne Puissance BD241C – Boîtier Plastique TO-220 (100 V – 3 A – 40 W)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 2 transistors bipolaires NPN au silicium de moyenne puissance (Silicon NPN Medium-Power Transistor), référence industrielle standard BD241C (complémentaire direct du PNP BD242C). Conçu spécifiquement pour les étages de sortie audio basse fréquence, les circuits de commande de relais, les régulateurs de tension linéaire et les applications de commutation de puissance modérée. Encapsulé sous boîtier plastique moulé standard à languette métallique TO-220AB (permettant le montage sur un dissipateur thermique). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium moyenne puissance (NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Quantité du LotLot de 2 pièces
Référence ConstructeurBD241C (standard JEDEC / européen)
Format du BoîtierBoîtier plastique TO-220AB à 3 broches avec languette métallique de fixation
Tension Collecteur-Émetteur de Maintien (Uce / Vceo)100 V
Tension Collecteur-Base Max (Vcbo)100 V
Tension Émetteur-Base Max (Ueb / Vebo)5 V
Courant de Collecteur Continu Max (Ic)3 A (courant de pointe admissible supérieur)
Puissance Dissipable Maximale (Pd / Ptot)40 W (à Tc = 25°C avec radiateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers propres et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie audio push-pull basse fréquence, alimentations stabilisées, drivers de moteurs continus et maintenance d'appareils électroniques industriels ou grand public

Points Forts & Spécificités Techniques

  • Languette Métallique TO-220 pour Dissipateur : Permet une évacuation thermique efficace des calories lorsqu'il est fixé sur un radiateur en aluminium (prévoir un isolant mica ou silpad et une vis avec canon isolant si le radiateur est relié à la masse).

  • Robustesse en Tension (100 V) : Idéal pour supporter les surtensions transitoires et les rails d'alimentation élevés dans les amplificateurs et les alimentations redressées.

  • Complémentarité Idéale : S'associe parfaitement avec le BD242C (PNP) pour concevoir ou réparer des étages de sortie symétriques complémentaires.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-220 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Base (B)

    • Broche 2 (centre) : Collecteur (C) (relié électriquement à la languette métallique arrière)

    • Broche 3 (droite) : Émetteur (E)

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur l'Émetteur (broche droite) puis sur le Collecteur / Languette (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,65 V. En inversant les touches (touche noire sur la Base), le blocage doit être absolu (affichage "OL").

Composants Électroniques Actifs & Moyenne Puissance / Lot de 2 transistors NPN BD241C en boîtier TO-220 (100 V / 3 A / 40 W), pièces d'origine neuves de stock (NOS).
