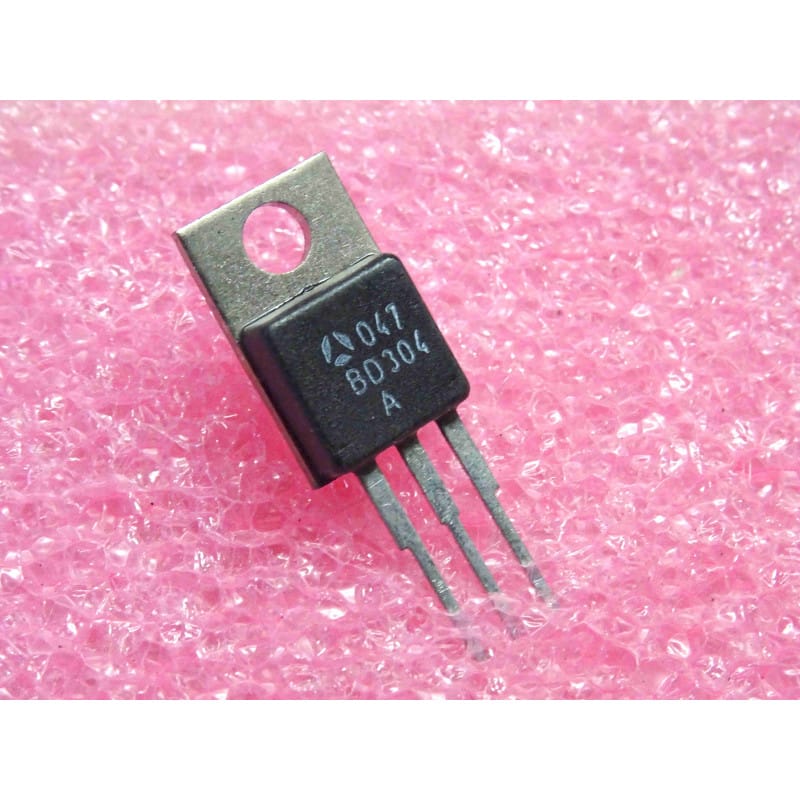

Lot de 2 Transistors Bipolaires PNP Thomson / STMicroelectronics BD304A – Boîtier Plastique TO-220 (-80 V Vceo / -80 V Vcb – -8 A – 50 W – Amplification & Commutation de Puissance)

Lot de 2 Transistors Bipolaires PNP Thomson / STMicroelectronics BD304A – Boîtier Plastique TO-220 (-80 V Vceo / -80 V Vcb – -8 A – 50 W – Amplification & Commutation de Puissance)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier

Lot de 2 transistors au silicium de type PNP de puissance moyenne (Silicon PNP Power Transistor), issus des fabrications historiques de Thomson (repris et standardisés par STMicroelectronics), référence professionnelle classique BD304A (dont le complémentaire NPN est le BD303A) logée dans son boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les étages de sortie audio basse fréquence, les alimentations stabilisées, les circuits de commande de moteurs et les applications industrielles exigeant un fort calibre de courant sous tension modérée. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de puissance (Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineThomson / STMicroelectronics
Référence ConstructeurBD304A (Complémentaire du BD303A / Format standard TO-220AB)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle arrière métallique percée
Tension Collecteur-Émetteur Max (Vceo)-80 V (tension de service adaptée aux amplificateurs et alimentations symétriques)
Tension Collecteur-Base Max (Vcbo)-80 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-8 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec un dissipateur thermique adapté)
Gain en Courant Continu (hFE)hFE élevé et stable pour les étages de puissance linéaire
Plage de Température de Jonction (Tj)-65°C à +150°C
Quantité du LotLot de 2 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages de sortie audio push-pull, alimentations stabilisées, variateurs de vitesse et maintenance d'équipements électroniques professionnels ou grand public vintage

Points Forts & Spécificités Techniques

  • Calibre de -8 A : Permet de manipuler des courants importants dans les étages de puissance sans fléchir.

  • Appariement Complémentaire : Conçu pour fonctionner de pair avec le BD303A (NPN) dans les architectures d'amplification symétriques (push-pull).

  • Format TO-220 Standard : Offre un excellent compromis entre encombrement réduit et capacité d'évacuation thermique grâce à sa semelle métallique.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est directement reliée au Collecteur et se trouve sous tension en fonctionnement. Prévoyez un kit d'isolation (feuillet en mica ou en silicone et canon isolant) si votre radiateur de châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche de gauche) et la touche rouge (+) successivement sur le Collecteur (broche centrale) et sur l'Émetteur (broche de droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 2 transistors de puissance PNP Thomson / STMicroelectronics BD304A boîtier TO-220 neuf.
