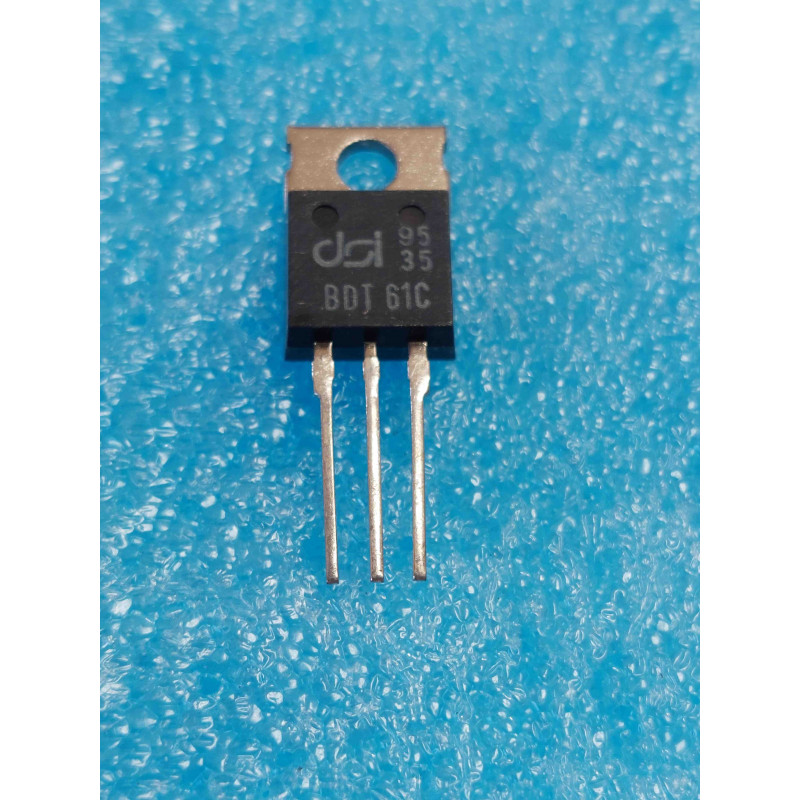

Transistor Darlington PNP DCI BDT61C – Boîtier Plastique de Puissance TO-220AB (100 V – 8 A – 80 W – Amplification & Commutation de Puissance)

Transistor Darlington PNP DCI BDT61C – Boîtier Plastique de Puissance TO-220AB (100 V – 8 A – 80 W – Amplification & Commutation de Puissance)

(0 avis)
6,46 € 6,46 € (Toutes taxes comprises)

Ajouter au panier

Transistor Darlington au silicium de type PNP de forte puissance avec résistances de polarisation intégrées (PNP Silicon Power Darlington Transistor), issu des fabrications de DCI, référence professionnelle classique BDT61C au format boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les étages de sortie d'amplificateurs audio complémentaires, les régulateurs de tension linéaires et les circuits de commande de puissance exigeant un gain en courant très élevé. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor Darlington PNP silicium de puissance (PNP Power Darlington BJT)
Technologie de Semi-conducteurSilicium (Si) – structure double jonction Darlington avec résistances intégrées base-émetteur
Fabricant d'OrigineDCI
Référence ConstructeurBDT61C (Format TO-220AB - Version à tenue en tension 100 V)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle de refroidissement métallique percée
Tension Collecteur-Émetteur Max (Vceo)-100 V (tension de service élevée adaptée aux étages de puissance audio symétriques)
Tension Collecteur-Base Max (Vcbo)-100 V
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-8 A (avec courant de crête impulsionnel admissible supérieur)
Puissance Dissipable Maximale (Pd / Ptot)80 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)Gain très élevé (hFE minimal de 1000 à Ic = 3 A) inhérent à la configuration Darlington
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), marquage net et broches parfaitement propres sans oxydation
Usage & ApplicationsÉtages de sortie audio push-pull (complémentaire du BDT63C NPN), régulateurs linéaires, drivers de relais et commandes de charges industrielles

Points Forts & Spécificités Techniques

  • Gain Électronique Massif : Grâce à sa structure Darlington intégrée, il ne nécessite qu'un courant de commande très faible sur la base pour commuter ou réguler des courants importants (jusqu'à 8 A).

  • Résistances Internes : Intègre des résistances de fuite base-émetteur, garantissant une meilleure stabilité thermique et un blocage franc en commutation.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est reliée au collecteur et se trouve sous tension. Prévoyez un kit d'isolation (feuillet en mica ou silicone et canon isolant) si le radiateur du châssis est relié à la masse. N'oubliez pas la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Spécificité Darlington : En raison de la présence de deux jonctions en cascade et des résistances internes, la chute de tension directe mesurée entre la Base et l'Émetteur sera plus élevée qu'un transistor simple (souvent entre 1,1 V et 1,5 V).

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur le Collecteur et sur l'Émetteur. L'appareil doit indiquer les seuils de diodes caractéristiques. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor Darlington PNP DCI BDT61C boîtier TO-220 neuf.
