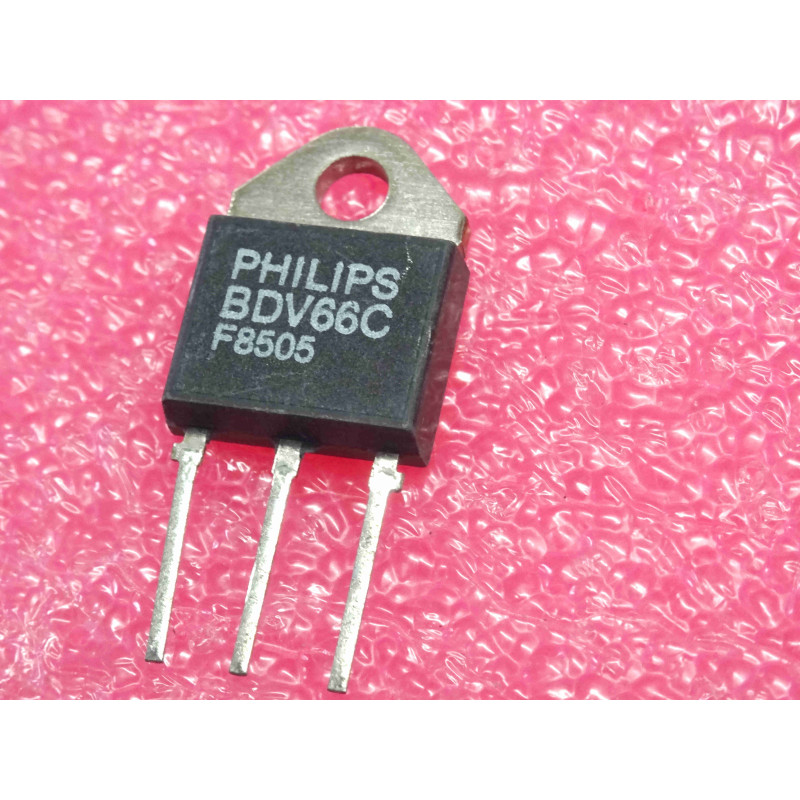

Transistor Bipolaire PNP Darlington Philips BDV66C – Boîtier Plastique/Métal de Puissance SOT-93 / TO-247 (-120 V – -16 A – 175 W – Audio Haute Puissance & Commutation)

Transistor Bipolaire PNP Darlington Philips BDV66C – Boîtier Plastique/Métal de Puissance SOT-93 / TO-247 (-120 V – -16 A – 175 W – Audio Haute Puissance & Commutation)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor Darlington au silicium de type PNP de forte puissance (Silicon PNP Power Darlington Transistor), issu des fabrications historiques de Philips, référence européenne classique BDV66C au format boîtier de puissance SOT-93 (ou TO-247). Version à tension de service renforcée de la série, conçue spécifiquement pour les étages de sortie push-pull d'amplificateurs audio hi-fi de forte puissance, les alimentations stabilisées et les circuits de commande industriels exigeant un gain en courant exceptionnel sous haute tension négative. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP Darlington silicium de forte puissance (PNP Power Darlington BJT)
Technologie de Semi-conducteurSilicium (Si) – structure monolithique Darlington avec résistances de polarisation intégrées
Fabricant d'OriginePhilips
Référence ConstructeurBDV66C (Complémentaire NPN fréquent de la même série : BDV64C)
Format du BoîtierBoîtier plastique surmoulé à languette métallique de fixation SOT-93 (similaire au format TO-247) à 3 broches
ConditionnementPièce unitaire (ou lot selon conditionnement)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-120 V
Tension Collecteur-Base Max (Ucb / Vcbo)-140 V
Tension Émetteur-Base Max (Ueb / Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-16 A
Puissance Dissipable Maximale (Pd / Ptot)175 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)Extrêmement élevé grâce au montage Darlington (hFE élevé garanti sous fort courant)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers impeccables et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie audio complémentaires haute tension, amplificateurs professionnels, alimentations régulées et maintenance d'équipements audio ou industriels vintage

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (-120 V / -140 V) : Offre une marge de sécurité accrue pour les amplificateurs audio fonctionnant sous des rails d'alimentation symétriques importants.

  • Montage Darlington Intégré : Associe deux transistors en cascade sur la même puce pour offrir un gain en courant gigantesque, réduisant drastiquement la charge sur les étages pilotes.

  • Forte Puissance et Robustesse (175 W) : Capable d'encaisser des flux de puissance massifs tout en assurant une dissipation thermique optimale grâce à la semelle du boîtier SOT-93 / TO-247.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier SOT-93 / TO-247 (Composant vu de face, face plastique comportant le marquage orientée vers soi, broches pointant vers le bas) :

    • Broche 1 (gauche) : Base (B)

    • Broche 2 (centre) : Collecteur (D/C) (relié électriquement à la languette métallique arrière)

    • Broche 3 (droite) : Émetteur (E)

    • Rappel d'atelier : En raison de la forte puissance dissipée et de la présence du collecteur sur la semelle métallique, utilisez impérativement une semelle isolante (mica ou silicone) et un canon isolant pour la vis de fixation si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer de la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test d'un Darlington PNP : En raison de la cascade interne et des résistances de polarisation, la chute de tension directe mesurée entre la Base et l'Émetteur est plus élevée qu'un transistor standard (généralement entre 1,0 V et 1,4 V). De la Base vers le Collecteur, la chute se situe autour de 0,5 V à 0,7 V (en plaçant la touche noire sur la Base et la rouge sur le Collecteur/semelle). En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP Darlington Philips BDV66C boîtier SOT-93 neuf.
