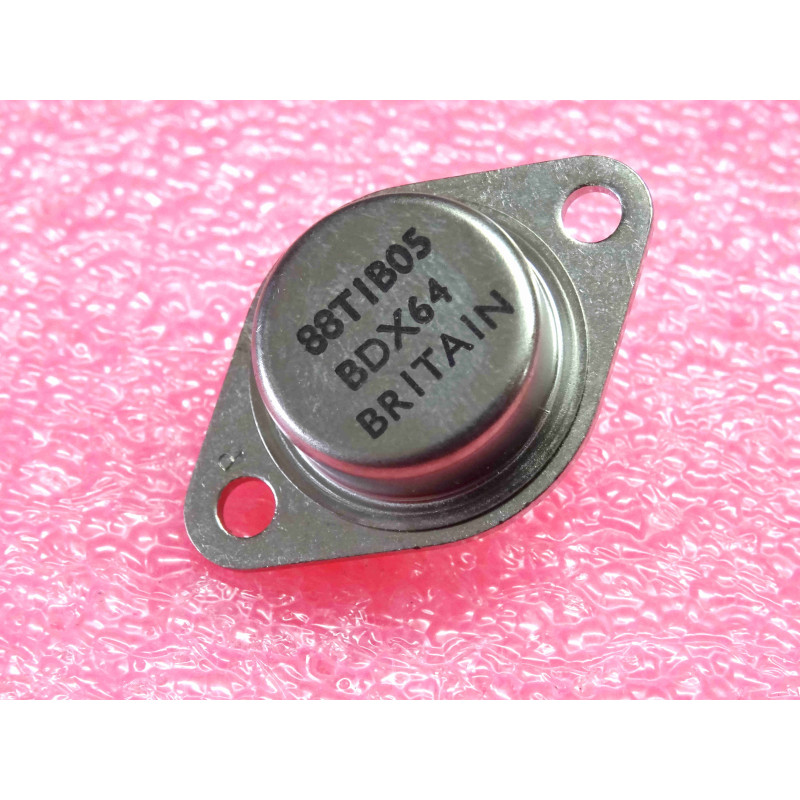

Transistor Bipolaire PNP Darlington BDX64 – Boîtier Métallique de Puissance TO-3 (-60 V – -12 A – Amplification Audio & Commutation)

Transistor Bipolaire PNP Darlington BDX64 – Boîtier Métallique de Puissance TO-3 (-60 V – -12 A – Amplification Audio & Commutation)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor Darlington au silicium de type PNP de forte puissance (Silicon PNP Power Darlington Transistor), référence européenne classique BDX64 au format boîtier métallique robuste TO-3. Conçu spécifiquement pour les étages de sortie push-pull d'amplificateurs audio hi-fi de forte puissance, les régulateurs de tension linéaires et les applications industrielles exigeant un gain en courant exceptionnel en polarité négative. Complémentaire direct du transistor NPN BDX65. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP Darlington silicium de forte puissance (PNP Power Darlington BJT)
Technologie de Semi-conducteurSilicium (Si) – structure monolithique Darlington avec résistances de polarisation intégrées
Référence ConstructeurBDX64 (Standard européen Pro-Electron - Complémentaire NPN : BDX65)
Format du BoîtierBoîtier métallique blindé à visser TO-3 (TO-204AA) à 2 broches (le collecteur étant relié au corps métallique)
ConditionnementPièce unitaire (ou lot selon conditionnement)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-60 V
Tension Collecteur-Base Max (Ucb / Vcbo)-80 V
Tension Émetteur-Base Max (Ueb / Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-12 A
Puissance Dissipable Maximale (Pd / Ptot)70 W à 90 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)Extrêmement élevé grâce au montage Darlington (hFE élevé garanti sous fort courant)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie audio push-pull complémentaires, amplificateurs hi-fi de puissance, alimentations régulées et maintenance d'équipements audio vintage

Points Forts & Spécificités Techniques

  • Paire Complémentaire de Référence : S'associe idéalement avec le transistor NPN BDX65 pour concevoir des étages de sortie audio symétriques de grande qualité.

  • Montage Darlington Intégré : Combine deux transistors en cascade sur la même puce pour offrir un gain en courant gigantesque, réduisant drastiquement la charge sur les étages pilotes.

  • Boîtier Métallique TO-3 Blindé : Permet une fixation mécanique rigoureuse sur les radiateurs en aluminium des amplificateurs, garantissant un transfert thermique optimal.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : En raison de la présence du collecteur sur la semelle métallique, utilisez impérativement une semelle isolante (mica ou silicone) et des canons isolants pour les vis si le radiateur du châssis est relié à la masse générale. N'oubliez pas d'appliquer de la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test d'un Darlington PNP : En raison de la cascade interne et des résistances de polarisation, la chute de tension directe mesurée entre la Base et l'Émetteur est plus élevée qu'un transistor standard (généralement entre 1,0 V et 1,4 V). De la Base vers le Collecteur (corps métallique), la chute se situe autour de 0,5 V à 0,7 V (en plaçant la touche noire sur la Base et la rouge sur le Collecteur/semelle). En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP Darlington BDX64 boîtier TO-3 neuf.
