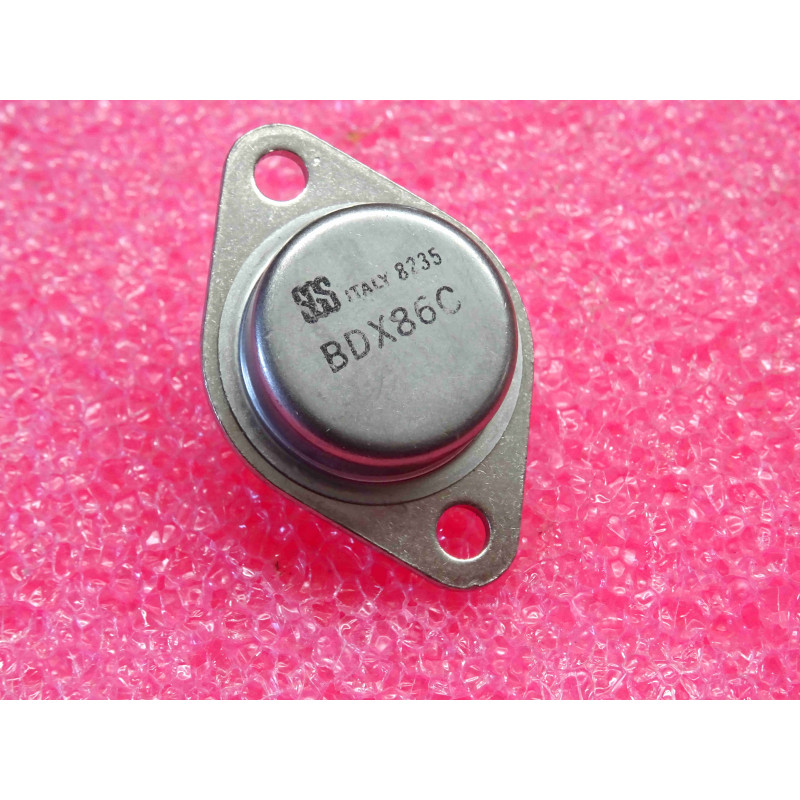

Transistor Bipolaire PNP de Puissance Darlington SGS-Thomson BDX86C – Boîtier Métallique TO-3 (100 V – 10 A – 100 W – Amplification Audio & Commutation)

Transistor Bipolaire PNP de Puissance Darlington SGS-Thomson BDX86C – Boîtier Métallique TO-3 (100 V – 10 A – 100 W – Amplification Audio & Commutation)

(0 avis)
6,67 € 6,67 € (Hors taxes)

Ajouter au panier
Prix sur devis

Transistor au silicium de type PNP Darlington de forte puissance (Silicon PNP Power Darlington BJT), issu des fabrications historiques de SGS / SGS-Thomson (devenu STMicroelectronics), référence professionnelle BDX86C. Conçu spécifiquement pour les étages de sortie d'amplificateurs audio haute fidélité, les régulateurs de tension linéaire et les applications de commutation industrielle nécessitant un gain très élevé et une bonne tenue en tension. Encapsulé sous le boîtier métallique hermétique professionnel à deux picots de fixation TO-3 (boîtier massif Metal Can). Matériel à l'état neuf de stock d'origine (NOS), vendu à l'unité.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium Darlington de puissance (PNP Power Darlington BJT)
Technologie de Semi-conducteurSilicium (Si) – structure Darlington monolithique (avec résistances et diodes de protection intégrées)
Fabricant d'OrigineSGS / SGS-Thomson (STMicroelectronics)
Référence ConstructeurBDX86C (Standard européen Pro-Electron)
Format du BoîtierBoîtier métallique massif à brides TO-3 (TO-204AA)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)100 V
Tension Collecteur-Base Max (Vcbo)100 V
Courant de Collecteur Continu Max (Ic)-10 A
Courant de Collecteur Crête (Icm)-15 A
Puissance Dissipable Maximale (Pd / Ptot)100 W (à Tc = 25°C avec un radiateur et une pâte thermique adaptés)
Gain en Courant Continu (hFE)750 min. (Gain Darlington très élevé pour Ic = 4 A, Uce = 3 V)
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementVendu à l'unité (pièce unique)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et picots d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie push-pull d'amplificateurs audio hi-fi, alimentations régulées, commandes de charges inductives et maintenance d'équipements industriels anciens

Points Forts & Spécificités Techniques

  • Architecture Darlington à Gain Élevé : L'association interne de deux transistors en cascade permet d'atteindre un gain en courant exceptionnel, réduisant drastiquement la charge sur les étages pilotes amont.

  • Tenue en Tension de 100 V : Permet de supporter des tensions d'alimentation élevées en toute sécurité dans les étages de puissance analogiques.

  • Dissipation Thermique Optimale (Boîtier TO-3) : La semelle métallique massive assure un transfert thermique direct et maximal vers un dissipateur en aluminium pour évacuer efficacement les 100 W de dissipation nominale.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-3 (Composant vu de dessous, les deux broches de commande étant orientées vers le bas, corps métallique faisant face) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Boîtier métallique (Semelle) : Collecteur (C) (attention : le boîtier est électriquement relié au collecteur).

    • Rappel d'atelier : Le montage sur radiateur impose l'utilisation d'un kit d'isolation thermique (feuille de mica ou de silicone thermique) et de canons isolants pour les vis et les broches, sauf si le radiateur est volontairement porté au potentiel du collecteur.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP Darlington : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur la Semelle (Collecteur) puis sur l'Émetteur. En raison de la structure Darlington double jonction, l'appareil doit indiquer une chute de tension directe plus élevée que pour un transistor simple (souvent entre 1,1 V et 1,5 V). En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP Darlington de puissance SGS-Thomson BDX86C boîtier TO-3 neuf (vendu à l'unité).
