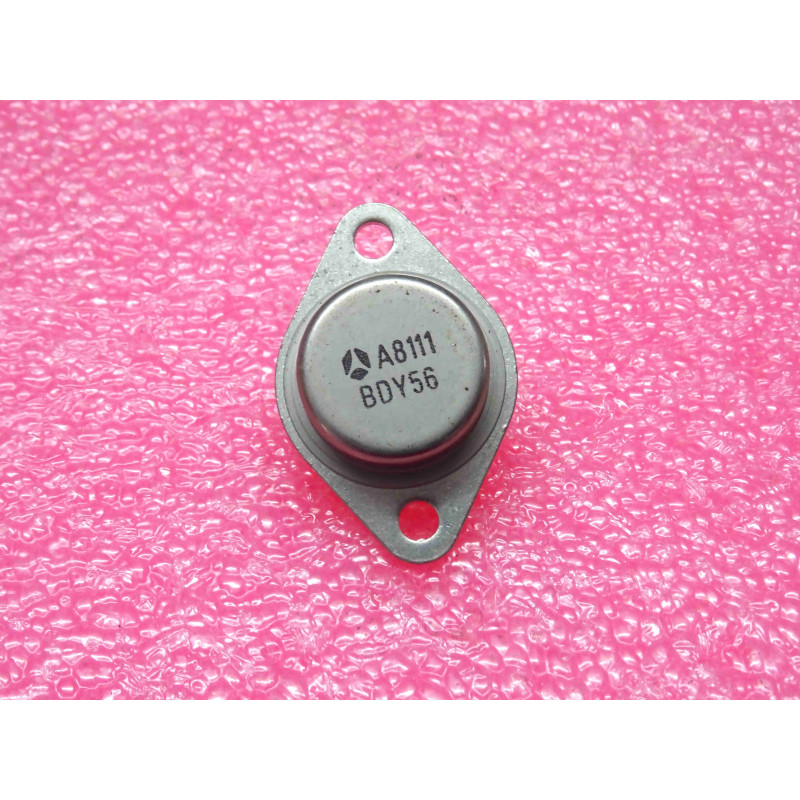

Transistor Bipolaire NPN Thomson BDY56 – Boîtier Métallique de Puissance TO-3 (120 V – 15 A – 117 W – Commutation & Amplification de Puissance)

Transistor Bipolaire NPN Thomson BDY56 – Boîtier Métallique de Puissance TO-3 (120 V – 15 A – 117 W – Commutation & Amplification de Puissance)

(0 avis)
8,33 € 8,33 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de forte puissance (Silicon NPN Power BJT), issu des fabrications historiques de Thomson, référence européenne classique BDY56 au format boîtier métallique robuste TO-3. Conçu spécifiquement pour les alimentations stabilisées de forte intensité, les onduleurs, les amplificateurs de puissance et les circuits de commutation industrielle exigeant une haute tenue en tension et une grande robustesse thermique. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de forte puissance (NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire ou mesa épitaxiale de puissance
Fabricant d'OrigineThomson
Référence ConstructeurBDY56 (Standard européen Pro-Electron)
Format du BoîtierBoîtier métallique blindé à visser TO-3 (TO-204AA) à 2 broches (le collecteur étant relié au corps métallique)
ConditionnementPièce unitaire (ou lot selon conditionnement)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)120 V
Tension Collecteur-Base Max (Ucb / Vcbo)140 V (selon spécifications constructeur d'époque)
Tension Émetteur-Base Max (Ueb / Vebo)7 V
Courant de Collecteur Continu Max (Ic)15 A
Puissance Dissipable Maximale (Pd / Ptot)117 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)Linéarité optimisée pour les étages de puissance et de régulation
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations régulées linéaires haute tension, amplificateurs de puissance professionnels, onduleurs et maintenance d'équipements électroniques industriels vintage

Points Forts & Spécificités Techniques

  • Haute Tension de Service (120 V) : Permet de commuter ou de réguler des tensions continues élevées avec une excellente marge de sécurité dans les montages de puissance.

  • Forte Capacité en Courant et Puissance (15 A / 117 W) : Conçu pour encaisser des charges électriques massives et dissiper efficacement l'énergie thermique sous forte sollicitation.

  • Boîtier Métallique TO-3 Robuste : Permet une fixation mécanique rigoureuse sur les radiateurs massifs en aluminium, assurant un transfert thermique optimal.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : En raison de la présence du collecteur sur la semelle métallique, utilisez impérativement une semelle isolante (mica ou silicone) et des canons isolants pour les vis si le radiateur du châssis est relié à la masse générale. N'oubliez pas d'appliquer de la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,40 V et 0,65 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN Thomson BDY56 boîtier TO-3 neuf.
