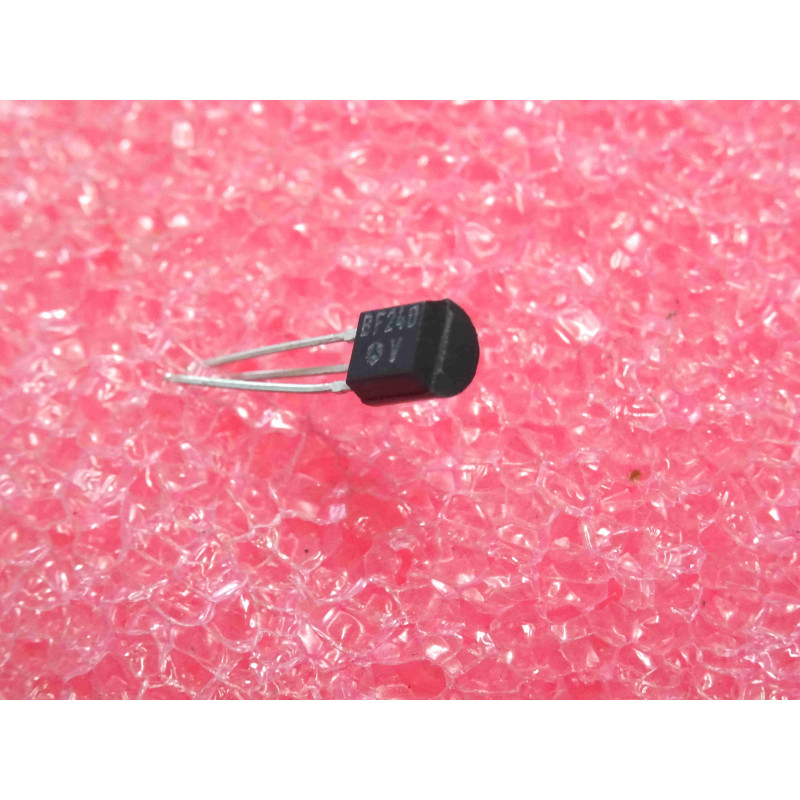

Transistor au silicium de type NPN pour radiofréquence petits signaux (Silicon NPN RF Transistor), issu des fabrications historiques de Thomson puis STMicroelectronics, référence classique BF240. Conçu spécifiquement pour les étages amplificateurs RF, les oscillateurs et les mélangeurs des récepteurs radio AM/FM et des tuners grand public. Encapsulé sous le boîtier plastique standard à 3 broches TO-92. Matériel à l'état neuf de stock d'origine (NOS), vendu à l'unité.
Points Forts & Spécificités Techniques
Optimisation Haute Fréquence (RF) : Conçu pour offrir un gain stable et un faible bruit dans les bandes de fréquences AM et FM, garantissant une excellente sélectivité dans les étages d'accord.
Format Traversant Standard TO-92 : Permet un remplacement direct et sans modification mécanique sur les circuits imprimés des récepteurs radio anciens.
Pérennité et Fiabilité : Fabrication européenne rigoureuse issue des standards industriels historiques de la micro-électronique.
Conseils d'Atelier & Raccordement
Brochage Normalisé Européen TO-92 (Composant vu de face, face plate comportant le marquage orientée vers soi, broches pointant vers le bas) :
Broche 1 (gauche) : Collecteur (C)
Broche 2 (centre) : Base (B)
Broche 3 (droite) : Émetteur (E)
Rappel d'atelier : Respectez scrupuleusement le brochage de type européen (C-B-E) lors du montage sur les circuits RF pour éviter toute inversion préjudiciable aux performances haute fréquence.
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur le Collecteur puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).
Composants Électroniques Actifs / Transistor NPN RF Thomson-ST BF240 boîtier TO-92 neuf (vendu à l'unité).
