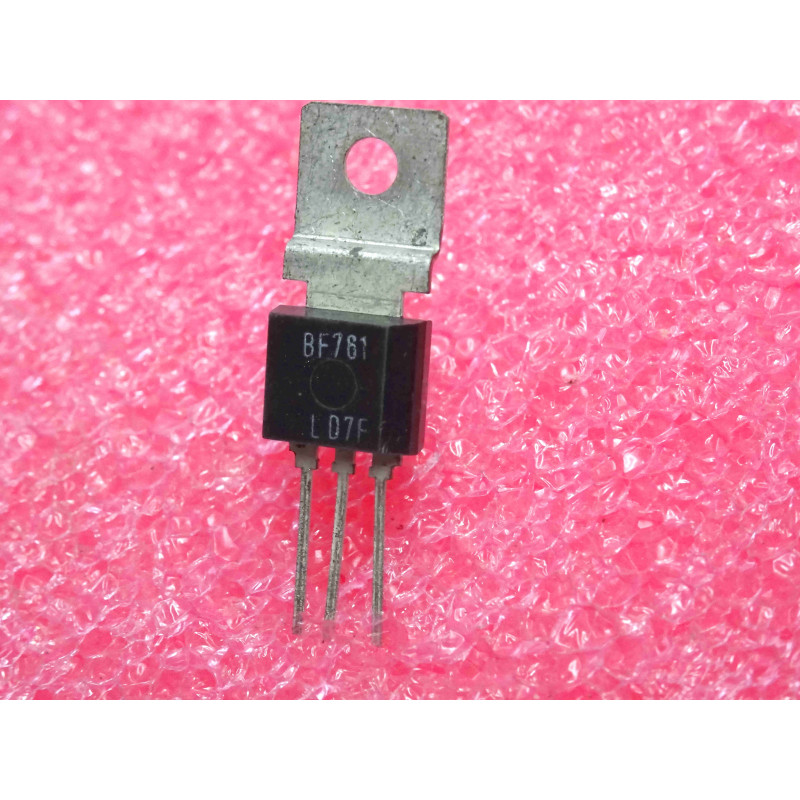

Lot de 2 Transistors Bipolaires PNP BF761 – Boîtier Plastique TO-92 (300 V – 500 mA – Vidéo & Haute Tension)

Lot de 2 Transistors Bipolaires PNP BF761 – Boîtier Plastique TO-92 (300 V – 500 mA – Vidéo & Haute Tension)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier

Lot de deux transistors au silicium de type PNP haute tension pour applications vidéo et commutation rapide (Silicon PNP High-Voltage Transistor), référence industrielle BF761. Conçu spécifiquement pour les étages de sortie vidéo des téléviseurs cathodiques, les amplificateurs de déflexion et les circuits pilotes à forte excursion de tension. Encapsulé sous le boîtier plastique standard TO-92 à 3 broches. Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium haute tension petits signaux et vidéo (High-Voltage PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Référence ConstructeurBF761
Format du BoîtierBoîtier plastique moulé à 3 broches TO-92
Tension Collecteur-Base Max (Ucb / Vcbo)300 V
Tension Collecteur-Émetteur Max (Uce0 / Vceo)300 V
Tension Émetteur-Base Max (Ueb / Vebo)5 V
Courant de Collecteur Continu Max (Ic)500 mA (0,5 A)
Plage de Température de Jonction (Tj)-55°C à +150°C
ConditionnementLot de 2 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers propres et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie vidéo TV CRT, amplificateurs de signaux haute tension, circuits pilotes et maintenance d'équipements électroniques professionnels ou vintage

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (300 V) : Permet de supporter des amplitudes de tension importantes sans risque de claquage, indispensable pour l'attaque des cathodes dans les tubes cathodiques ou les alimentations régulées.

  • Capacité Ampèremétrique (500 mA) : Offre une marge de courant confortable pour piloter des charges capacitives ou inductives à haute impédance.

  • Format TO-92 Compact : Facilite l'intégration sur les cartes à forte densité de composants des châssis de télévision ou d'appareils de mesure anciens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-92 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Collecteur (C)

    • Broche 2 (centre) : Base (B)

    • Broche 3 (droite) : Émetteur (E)

      (Rappel d'atelier : vérifiez systématiquement l'ordre des broches à l'aide d'un testeur de composants universel avant la pose).

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche centrale) et la touche rouge (+) successivement sur le Collecteur (broche gauche) puis sur l'Émetteur (broche droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP SILICIUM haute tension BF761 boîtier TO-92 neuf.
