  4. Lot de 2 Transistors Bipolaires NPN BFY50 – Boîtier Métallique TO-39 (35 V – 1 A – Commutation & Amplification Moyenne Puissance)
  5. Transistors
Liste de prix: Prix distribution Liste de prix
Liste de prix: Prix distribution Liste de prix
New Old Stock

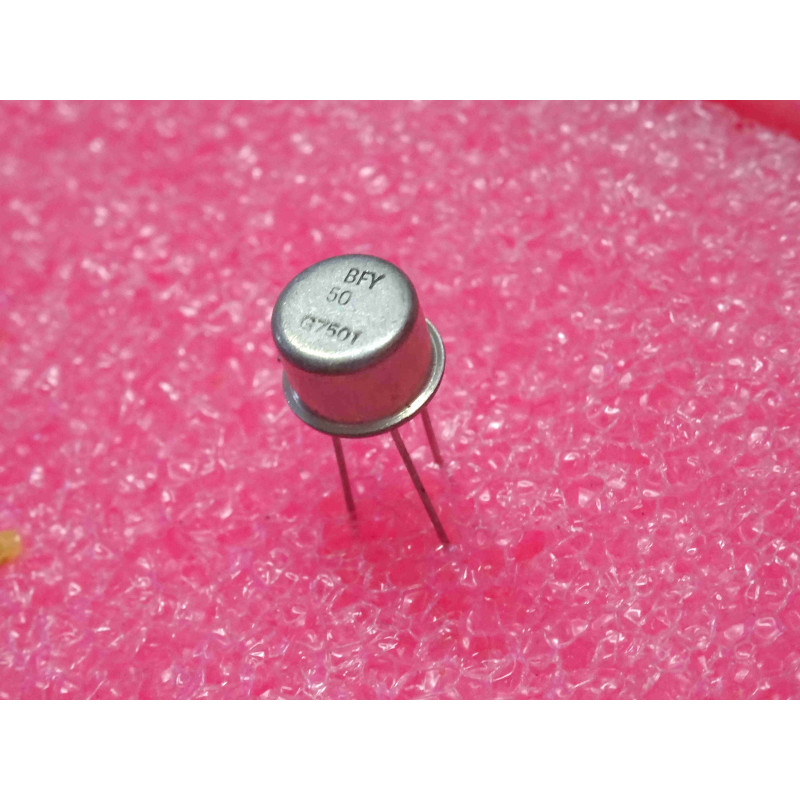

Lot de 2 Transistors Bipolaires NPN BFY50 – Boîtier Métallique TO-39 (35 V – 1 A – Commutation & Amplification Moyenne Puissance)

Lot de 2 Transistors Bipolaires NPN BFY50 – Boîtier Métallique TO-39 (35 V – 1 A – Commutation & Amplification Moyenne Puissance)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 2 transistors au silicium de type NPN de puissance moyenne (Silicon NPN Medium Power BJT), référence européenne classique BFY50 au format boîtier métallique étanche TO-39. Conçu spécifiquement pour les circuits de commutation rapide, les étages pilotes (drivers) d'amplificateurs et les régulateurs de tension linéaires exigeant la robustesse d'un boîtier métallique TO-39. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne (Medium Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Référence ConstructeurBFY50 (Standard européen Pro-Electron)
Format du BoîtierBoîtier métallique blindé à 3 broches TO-39 (comportant un ergot de repérage)
ConditionnementLot de 2 pièces (boîtiers appairés de stock d'origine)
Tension Collecteur-Émetteur Max (Vceo)35 V
Tension Collecteur-Base Max (Vcbo)80 V (selon spécifications constructeur d'époque)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)1 A
Puissance Dissipable Maximale (Pd / Ptot)0,8 W à 3 W (selon la présence d'un radiateur thermique adapté au format TO-39)
Fréquence de Transition (fT)Optimisé pour les applications linéaires et de commutation
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages pilotes de puissance, alimentations régulées, oscillateurs, circuits de commande industriels et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Boîtier Métallique TO-39 Robuste : Offre une dissipation thermique supérieure aux boîtiers plastiques TO-92 et assure un blindage électromagnétique efficace contre les perturbations.

  • Capacité en Courant de 1 A : Permet de commuter ou de piloter des charges de moyenne puissance avec une excellente stabilité thermique.

  • Fiabilité des Séries Européennes : Composant semi-conducteur professionnel conçu pour durer dans les montages exigeants des années 1970 à 1990.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-39 (Composant vu du dessous, broches pointant vers le bas, repérées par rapport à l'ergot du boîtier, en tournant dans le sens horaire à partir de l'ergot) :

    • Broche 1 : Émetteur (E) (située juste à côté de l'ergot)

    • Broche 2 : Base (B) (broche intermédiaire)

    • Broche 3 : Collecteur (C) (située de l'autre côté, souvent reliée en interne au boîtier métallique)

    • Rappel d'atelier : Si vous équipez le boîtier TO-39 d'un petit radiateur à clipser, veillez à vérifier si le corps métallique est relié au collecteur pour éviter tout court-circuit accidentel sur le châssis.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,60 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 2 Transistors NPN BFY50 boîtier TO-39 neuf.
